Toyota Highlander Hybrid (2011-2016) – skrzynka bezpieczników
Toyota Highlander Hybrid (2011-2016) – schemat skrzynki bezpieczników
Rok produkcji: 2011, 2012, 2013, 2014, 2015, 2016.
Bezpiecznik zapalniczki (gniazdo zasilania) w Toyocie Highlander Hybrid (2011-2016) to bezpiecznik 28 i 29? w skrzynce bezpiecznikowej na tablicy przyrządów (blok bezpieczników).
Komora silnika

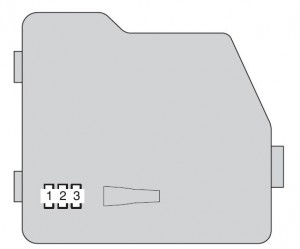

Typ A (blok bezpieczników z tyłu pokrywy)

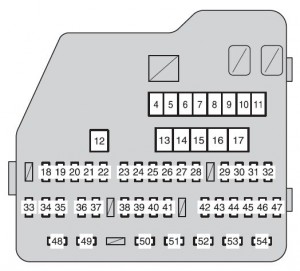

Typ A (blok bezpiecznikowy)
| Bezpiecznik | Amp [A] | Opis | |
| 1 | SPARE | 7,5 | Zapasowy bezpiecznik |
| 2 | SPARE | 15 | Zapasowy bezpiecznik |
| 3 | SPARE | 25 | Zapasowy bezpiecznik |
| 4 | HTR | 50 | System klimatyzacji |
| 5 | FAN No.1 | 50 | Elektryczny wentylator chłodzący |
| 6 | FAN No.1 | 50 | Elektryczny wentylator chłodzący |
| 7 | ABS NO.1 | 50 | Układ hamulcowy |
| 8 | RR CLR | 40 | System klimatyzacji |
| 9 | SPARE | 40 | Zapasowy bezpiecznik |
| 10 | RR DEF | 30 | Odmgławiacz tylnej szyby |
| 11 | PBD | 30 | Zasilanie tylne drzwi |
| 12 | HV R/B NO.2 | 50 | ABS MAIN NO.1, ABS MAIN NO.2,
BATT FAN, OIL PMP |
| 13 | HV R/B NO.1 | 30 | System hybrydowy,
PCU, IGCT nr 2 IGCT nr 3, INV W / P |
| 14 | PD | 50 | A / F, HORN, H-LP RH HI,
H-LP LH HI, H-LP RH LO, H-LP LH LO, S-HORN |
| 15 | ABS NO.2 | 50 | Układ hamulcowy |
| 16 | EPS | 80 | Elektryczne wspomaganie kierownicy |
| 17 | DCDC | 150 | RR DOOR RH, RR DOOR LH, FR FOG,
OBD, A/C W/PMP, STOP, DOOR NO.2, AM1, P/SEAT(PS), A/C NO.1, FUEL OPN, S/ROOF, TAIL, PANEL, ECU IG NO.1, ECU IG NO.2, A/C NO.2, WASH, S-HTR, GAUGE NO.1, FR WIP, RR WIP, ECU-ACC, ACC SOCK NO.1, ACC SOCK NO.2, RADIO NO.2, P/SEAT, POWER |
| 18 | EFI MAIN | 30 | Wieloportowy układ wtrysku paliwa;
Sekwencyjny wieloportowy układ wtrysku paliwa; EFI nr 1, EFI nr 2, EFI nr 3, F / PMP |
| 19 | TOWING | 30 | Światła przyczepy |
| 20 | ST | 10 | System startowy |
| 21 | IG2 | 30 | INJ, GAUGE NO.2, IGN |
| 22 | STRG LOCK | 20 | System blokady kierownicy |
| 23 | RADIO NO.1 | 20 | System nagłośnieniowy |
| 24 | ABS MAIN NO.3 | 15 | Elektronicznie sterowany układ hamulcowy |
| 25 | AMP | 15 | System nagłośnieniowy |
| 26 | HAZ | 15 | Włącz światła sygnalizacyjne |
| 27 | CAPACITER | 158 | Układ hamulcowy |
| 28 | G / H | 10 | Szklany luk;
System komunikacji multipleksowej; Wewnętrzne oświetlenie stóp. |
| 29 | CRT | 10 | System rozrywki na tylnych siedzeniach;
System audio. |
| 30 | ETCS | 15 | Wieloportowy układ wtrysku paliwa;
Sekwencyjny wieloportowy układ wtrysku paliwa. |
| 31 | AM2 | 7,5 | System komunikacji multipleksowej |
| 32 | ECU-B NO.2 | 7,5 | System klimatyzacji |
| 33 | HV MAIN | 10 | System hybrydowy |
| 34 | KDOME | 10 | Światła próżności;
Światła osobiste; Oświetlenie wewnętrzne; Wskaźniki i mierniki; Dodatkowe oświetlenie drzwi; Lampka włącznika silnika. |
| 35 | ECU-B NO.1 | 10 | Czujnik skrętu;
Wskaźniki i mierniki; ECU głównego korpusu; Bezprzewodowy pilot zdalnego sterowania; System inteligentnego klucza; Tylne drzwi zasilania; Pokładowy system diagnostyczny; Wyświetlacz informacyjny. |
| 36 | EFI NO.1 | 10 | Wieloportowy układ wtrysku paliwa;
Sekwencyjny wieloportowy układ wtrysku paliwa; System inteligentnego klucza. |
| 37 | WIP-S | 10 | System klimatyzacji |
| 38 | EFI NO.2 | 10 | Wieloportowy układ wtrysku paliwa;
Sekwencyjny wieloportowy układ wtrysku paliwa. |
| 39 | EFI NO.3 | 10 | Wieloportowy układ wtrysku paliwa;
Sekwencyjny wieloportowy układ wtrysku paliwa. |
| 40 | F / PMP | 15 | Pompa paliwowa |
| 41 | INJ | 15 | Układ rozruchowy;
Wieloportowy układ wtrysku paliwa; Sekwencyjny wieloportowy układ wtrysku paliwa. |
| 42 | DEICER | 15 | Odmrażacz wycieraczek szyby przedniej |
| 43 | FILTR | 10 | Skraplacz |
| 44 | RR DEF | 10 | Odmgławiacz tylnej szyby |
| 45 | MIR HTR | 10 | Odmgławiacze zewnętrznego lusterka wstecznego |
| 46 | PWR OUTLET | 20 | Gniazdo zasilania |
| 47 | DOOR NO.1 | 25 | System komunikacji multipleksowej |
| 48 | H-LP RH HI | 15 | Reflektor prawy (światło drogowe) |
| 49 | H-LP LH HI | 15 | Reflektor lewy (światło drogowe) |
| 50 | H-LP RH LO | 15 | Reflektor prawy (światło mijania) |
| 51 | H-LP LH LO | 15 | Reflektor lewy (światło mijania) |
| 52 | HORN | 10 | Klakson |
| 53 | A / F | 20 | Czujnik stosunku powietrza do paliwa |
| 54 | S-HORN | 7,5 | Wieloportowy układ wtrysku paliwa;
Sekwencyjny wieloportowy układ wtrysku paliwa. |

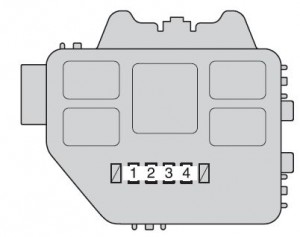

Typ B.
| Bezpiecznik | Amp [A] | Opis | |
| 1 | PCU | 15 | System hybrydowy |
| 2 | IGCT NO.2 | 10 | System hybrydowy |
| 3 | IGCT NO.3 | 10 | System hybrydowy |
| 4 | INV W / P | 10 | System hybrydowy |

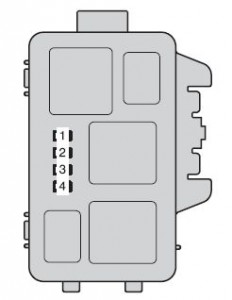

Wpisz C.
| Bezpiecznik | Amp [A] | Opis | |
| 1 | ABS MAIN NO.1 | 10 | Elektronicznie sterowany układ hamulcowy |
| 2 | ABS MAIN NO.2 | 10 | Elektronicznie sterowany układ hamulcowy |
| 3 | BATT FAN | 30 | System hybrydowy |
| 4 | OIL PMP | 10 | System hybrydowy |
Pod tablicą rozdzielczą
Przednia strona bloku bezpieczników

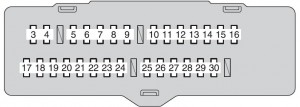

Blok bezpieczników
| Bezpiecznik | Amp [A] | Opis | |
| 1 | P / SEAT | 30 | Fotel elektryczny |
| 2 | POWER | 30 | Elektrycznie sterowane szyby |
| 3 | RR DOOR RH | 25 | Elektrycznie sterowane szyby |
| 4 | RR DOOR LH | 25 | Elektrycznie sterowane szyby |
| 5 | FR FOG | 10 | Przednie światła przeciwmgielne |
| 6 | OBD | 7,5 | System diagnostyki pokładowej |
| 7 | A / CW / PMP | 7,5 | System klimatyzacji |
| 8 | STOP | 10 | Światła stopu;
Elektronicznie sterowany układ hamulcowy |
| 9 | DOOR NO.2 | 25 | Elektrycznie sterowane szyby |
| 10 | AM1 | 7,5 | System startowy |
| 11 | P / SEAT (PS) | 30 | Fotel elektryczny |
| 12 | A/C NO.1 | 10 | System klimatyzacji |
| 13 | FUEL OPN | 7,5 | Otwieracz drzwi wlewu paliwa |
| 14 | S/ROOF | 20 | Elektryczny dach księżycowy |
| 15 | TAIL | 15 | Boczne światła obrysowe;
Światła tylne; Światła tablicy rejestracyjnej; Światła przeciwmgielne; Światła przyczepy. |
| 16 | PANEL | 7,5 | Oświetlenie schowka podręcznego;
Oświetlenie tablicy przyrządów; Oświetlenie przełączników. |
| 17 | ECU IG NO.1 | 10 | System komunikacji Multiplex;
Elektryczny szyberdach; Elektronicznie sterowana skrzynia biegów; Elektryczne drzwi tylne; Podgrzewacze siedzeń; System ostrzegania o ciśnieniu w oponach; Elektroniczne wspomaganie kierownicy; Automatyczne przeciwodblaskowe lusterko wsteczne; System blokady zmiany biegów. |
| 18 | ECU IG NO.2 | 7,5 | Układ hamulcowy |
| 19 | A/C NO.2 | 10 | Klimatyzacja, elektryczny wentylator chłodzący |
| 20 | WASH | 20 | Spryskiwacz szyby przedniej i tylnej |
| 21 | S-HTR | 20 | Ogrzewacze siedzisk |
| 22 | GAUGE NO.1 | 10 | System audio;
Światła awaryjne; Światła awaryjne; System kontroli trakcji; Odmrażacz wycieraczek szyby przedniej; System monitorowania widoku wstecznego; Gniazdo zasilania; System klimatyzacji. |
| 23 | FR WIP | 30 | Wycieraczki i spryskiwacze przedniej szyby |
| 24 | RR WIP | 15 | Wycieraczka i spryskiwacz tylnej szyby |
| 25 | IGN | 10 | Wieloportowy układ wtrysku paliwa;
Sekwencyjny wieloportowy układ wtrysku paliwa; Układ blokady kierownicy; System inteligentnego kluczyka; System poduszek powietrznych SRS; Układ hybrydowy; Elektronicznie sterowany układ hamulcowy. |
| 26 | GAUGE NO.2 | 7,5 | Wskaźniki i mierniki;
System monitorowania wstecznego. |
| 27 | ECU-ACC | 7,5 | Zewnętrzne lusterka wsteczne;
System blokady zmiany biegów; System inteligentnego klucza; System komunikacji multipleksowej. |
| 28 | ACC SOCK NO.1 | 15 | Gniazdo zasilania |
| 29 | ACC SOCK NO.1 | 15 | Gniazdo zasilania |
| 30 | RADIO NO.2 | 7,5 | System audio;
System rozrywki na tylnych siedzeniach; Oświetlenie wewnętrzne; Oświetlenie osobiste. |

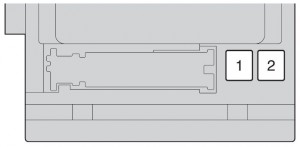

Bagażnik
| Bezpiecznik | Amp [A] | Opis | |
| 1 | DC / DC_S | 7,5 | System hybrydowy |
| 2 | MAIN | 180 | Wszystkie elementy elektryczne |
