Toyota Celica (1993-1999) – skrzynka bezpieczników

Toyota Celica (1993-1999) – schemat skrzynki bezpieczników

Rok produkcji: 1993, 1994, 1995, 1996, 1997, 1998, 1999.

Bezpiecznik zapalniczki (gniazdo zasilania) w Toyocie Celica (1993-1999) to bezpiecznik 1 i 25 w skrzynce bezpiecznikowej

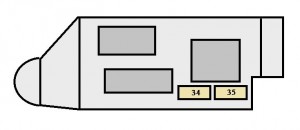

Komora silnika (lewa) -USA

Toyota Celica – bezpieczniki – komora silnika (lewa)

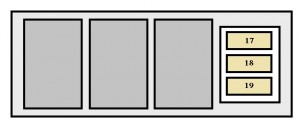

Komora silnika (przód)

Toyota Celica – bezpieczniki – komora silnika (przód)

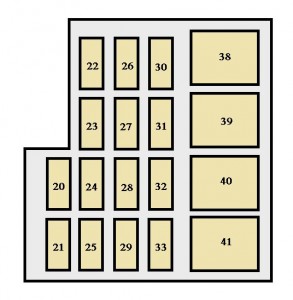

Tablica przyrządów

Toyota Celica – bezpieczniki – tablica przyrządów

Boczny panel ochronny pasażera

Toyota Celica – bezpieczniki – listwa boczna pasażera

Bezpieczniki (typ A)

Bezpiecznik Amp [A] Opis
1 AM2 30 System startowy
2 HAZARD 10 Światła awaryjne
3 HORN 7,5 Klakson
4 Radio NO.1 20 Samochodowy system audio
5 ECU-B 15 Układ przeciwblokujący;

Tempomat.

6 DOME 10 Oświetlenie wewnętrzne;

Oświetlenie osobiste;

Oświetlenie bagażnika;

Dodatkowe oświetlenie drzwi;

Zegar.

7 HEAD (LH) 15 Reflektor lewy
8 HEAD (RH) 15 Reflektor prawy
9 SPARE Zapasowy bezpiecznik
10 SPARE Zapasowy bezpiecznik
11 SPARE Zapasowy bezpiecznik
12 ALT-S 7,5 System ładowania
13 SRS WRN 7,5 Lampka ostrzegawcza poduszki powietrznej SRS
14 EFI 15 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

15 HEAD (LH) LO 15 Reflektor lewy (światło mijania)
16 HEAD (RH) LO 15 Reflektor prawy (światło mijania)
17 HEAD-HI (RH) 15 Reflektor prawy (światło drogowe)
18 HEAD-HI (LH) 15 Reflektor lewy (światło drogowe)
19 DRL 7,5 System świateł do jazdy dziennej
20 ECU-IG 15 Elektronicznie sterowana automatyczna skrzynia biegów;

Układ przeciwblokujący.

21 SEAT-HTR 20 Brak obwodu
22 PANEL 7,5 Oświetlenie tablicy przyrządów
23 STOP 15 Światła stopu;

Wysoko zamontowane światło stopu;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Wyłącznik tempomatu;

Elektronicznie sterowany układ automatycznej skrzyni biegów;

Układ przeciwblokujący.

24 FOG 20 Przednie światła przeciwmgielne
25 CIG & RAD 15 Zapalniczka;

Cyfrowy wyświetlacz zegara;

Samochodowy system audio.

26 IGN 7,5 Układ ładowania;

Lampka ostrzegawcza wyładowania;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

System poduszek powietrznych SRS.

27 WIPER 20 Wycieraczki i spryskiwacze przedniej szyby;

Wycieraczka i spryskiwacz tylnej szyby.

28 MIR-HTR 10 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

29 TURN 10 Kierunkowskazy;

Światła awaryjne.

30 TAIL 15 Światła tylne;

Światła postojowe;

Przednie boczne światła obrysowe;

Tylne boczne światła obrysowe;

Światła tablicy rejestracyjnej.

31 HTR 10 Klimatyzacja;

Odmgławiacz tylnej szyby.

32 GAUGE 10 Licznik i wskaźniki;

System zamka elektrycznego.

33 ST 7,5 Układ rozruchowy;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

34 A / C 10 System klimatyzacji
35 OBD II 7,5 System diagnostyki pokładowej

Bezpieczniki (typ B)

Bezpiecznik Amp [A] Opis
36 RDI 30 Elektryczny wentylator chłodzący
37 CDS 30 Elektryczny wentylator chłodzący
38 AM1 40 Elektroniczny układ zapłonowy;

Dystrybutor zapłonu.

39 DOOR 30 System zamków drzwiowych z napędem elektrycznym;

System kontroli dachu z możliwością zmiany kierunku

40 DEF 30 Odmgławiacz tylnej szyby
41 POWER 30 Elektrycznie sterowane szyby;

Elektryczny szyberdach.

Bezpieczniki (typ C)

Bezpiecznik Amp [A] Opis
42 HTR 40 System klimatyzacji
43 ALT 100 Bezpieczniki „ALT-S”, „TAIL”,

„DOOR”, „DEF” i „POWER”

44 MAIN 60 System startowy;

Reflektory;

Bezpieczniki „AM2”, „HAZARD”,

„HORN”, „DOME” i „RADIO”

45 ABS 50 System zapobiegania blokady kół
