Toyota 4Runner (1996-1997) – skrzynka bezpieczników

02/16/2021

Spis treści

Toyota 4Runner (1996-1997) – schemat skrzynki bezpieczników

Rok produkcji: 1996, 1997.

Bezpiecznik zapalniczki (gniazdo zasilania) w Toyocie 4Runner (1996-1997) to bezpiecznik 18 w skrzynce bezpiecznikowej.

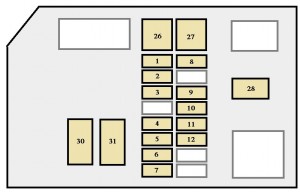

Komora silnika

Toyota 4Runner – bezpieczniki – komora silnika (USA)

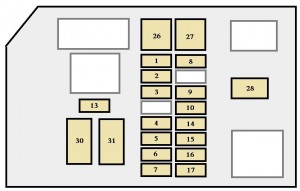

Komora silnika

Toyota 4Runner – bezpieczniki – komora silnika (Kanada)

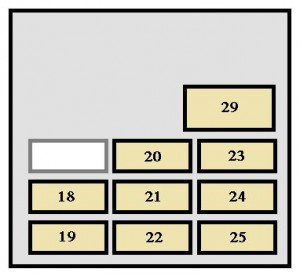

Tablica przyrządów

Toyota 4Runner – bezpieczniki – tablica przyrządów

Bezpiecznik (typ A)

Nr Amp [A] Opis
1 DEFOG 15 Odmgławiacz tylnej szyby
2 STOP 10 Światła stopu;

Wysokie światło stopu.

3 ALT-S 7,5 System ładowania
4 OBD 7,5 System diagnostyki pokładowej
5 EFI 15 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

6 HORN 15 Klakson
7 DOME 15 Oświetlenie wewnętrzne;

Oświetlenie osobiste;

Oświetlenie bagażnika.

8 TAIL 10 Światła tylne;

Światła postojowe;

Światła tablicy rejestracyjnej.

9 AC 10 System sterowania klimatyzacją
10 RR HTR 10 Tylny układ sterowania klimatyzacją
11 HEAD (RH) 10 Reflektor prawy
12 HEAD (LH) 10 Reflektor lewy
13 DRL 7,5 System świateł do jazdy dziennej
14 HEAD (HI RH) 10 Reflektor prawy (światło drogowe)
15 HEAD (HI LH) 10 Reflektor lewy (światło drogowe)
16 HEAD (LO RH) 10 Reflektor prawy (światło mijania)
17 HEAD (LO LH) 10 Reflektor lewy (światło mijania)
18 ACC 15 Samochodowy system audio;

Antena elektryczna;

Zegar;

Sterowanie lusterkiem wstecznym.

19 ECU-B 7,5 Lampka ostrzegawcza poduszki powietrznej SRS
20 4WD 20 Układ sterowania ADD;

Układ sterowania napędem na cztery koła;

Układ blokady tylnego mechanizmu różnicowego.

21 TURN 10 Kierunkowskazy;

Światła awaryjne,

22 GAUGE 10 Licznik i mierniki;

Odmgławiacz tylnej szyby;

System świateł do jazdy dziennej;

System klimatyzacji;

Elektryczny szyberdach.

23 ECU-IG 10 Tempomat;

System zapobiegający blokowaniu kół podczas hamowania;

Elektronicznie sterowana automatyczna skrzynia biegów;

Antena mocy.

24 WIPER 20 Wycieraczki i spryskiwacze przedniej szyby;

Wycieraczka tylnej szyby.

25 IGN 7,5 System poduszek powietrznych SRS;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Lampka ostrzegawcza wyładowania.



Bezpieczniki (typ B)

Nr Amp [A] Opis
26 HEATER 50 Klimatyzacja;

Bezpiecznik „AC”.

27 AM1 40 System startowy
28 AM2 30 System startowy;

Bezpiecznik „IGN”,

29 POWER 30 Okno elektryczne;

Tylne okno elektryczne;

Elektryczny szyberdach



Bezpieczniki (typ C)

Nr Amp [A] Opis
30 ABS 60 System zapobiegania blokady kół
31 ALT 100 System ładowania
