Toyota Highlander XU40 (2011-2013) – schemat skrzynki bezpieczników

Rok produkcji: 2011, 2012, 2013.

Bezpiecznik zapalniczki (gniazdo zasilania) w Toyocie Highlander XU40 (2011-2013) to bezpiecznik 28 i 29 w skrzynce bezpiecznikowej na tablicy przyrządów.

Komora silnika

Typ A (blok bezpieczników z tyłu pokrywy)

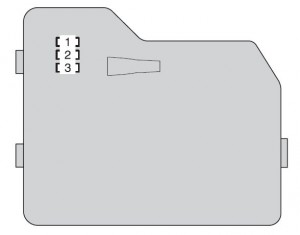

Toyota Highlander – bezpieczniki – komora silnika (typ A – skrzynka bezpieczników z tyłu pokrywy)

Typ A (blok bezpiecznikowy)

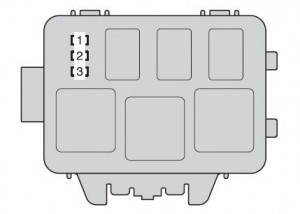

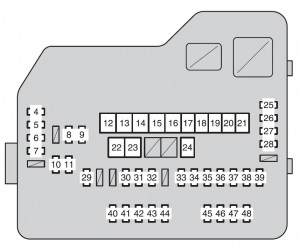

Toyota Highlander – bezpieczniki – komora silnika (blok bezpieczników typ A)
Bezpiecznik Amp [A] Opis
1 SPARE 7,5 Zapasowy bezpiecznik
2 SPARE 15 Zapasowy bezpiecznik
3 SPARE 25 Zapasowy bezpiecznik
4 DEF RLY 10 Odmgławiacz tylnej szyby
5 MIR HTR 20 Odmgławiacze zewnętrznego lusterka wstecznego
6 PWR OUTLET 20 Gniazdo zasilania
7 DOOR NO.1 25 System komunikacji multipleksowej
8 EFI NO.2 10 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

9 EFI NO.3 10 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

10 INJ NO.1 15 System startowy
11 INJ NO.2 10 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

12 HTR 50 System klimatyzacji
13 VSC NO.1 50 Ulepszony system kontroli stabilności pojazdu
14 FAN MAIN 50 Elektryczny wentylator chłodzący
15 VSC NO.2 30 Ulepszony system kontroli stabilności pojazdu
16 PTC NO.1 50 System klimatyzacji
17 PTC NO.2 30 System klimatyzacji
18 PTC NO.3 30 System klimatyzacji
19 RR CLR 40 System klimatyzacji
20 RR DEF 30 Odmgławiacz tylnej szyby
21 PBD 30 Zasilanie tylne drzwi
22 ALT 140 MIR HTR, PWR OUTLET, DOOR NO.1,

HTR, RR DEF, FAN MAIN, VSC NO.1,

PTC NO.1, RR CLR, PTC NO.2,

PTC NO.3, VSC NO.2, PBD

23 EPS 80 Elektryczne wspomaganie kierownicy
24 ST 30 System startowy
25 CRT 10 System rozrywki na tylnych siedzeniach
26 RADIO NO.1 158 System nagłośnieniowy
27 ECU-B NO.1 10 Czujnik skrętu;

Wskaźniki i mierniki;

Zegar;

ECU głównego nadwozia;

Bezprzewodowy pilot zdalnego sterowania;

System inteligentnego klucza;

Tylne drzwi zasilane;

Wyświetlacz informacyjny;

System klasyfikacji pasażerów z przodu.

28 DOME 10 Światła próżności;

Światła osobiste;

Oświetlenie wewnętrzne;

Wskaźniki i mierniki;

Lampka włącznika silnika;

Dodatkowe oświetlenie drzwi.

29 TOWING 30 Światła przyczepy
30 STR LOCK 20 System blokady kierownicy
31 EFI MAIN 25 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

EFI nr 2, EFI nr 3.

32 HAZ 15 Włącz światła sygnalizacyjne
33 IG2 25 INJ NO.1, INJ NO.2, IGN, GAUGE NO.2
34 AMP 15 System nagłośnieniowy
35 RR FOG 7,5 Brak obwodu
36 DEICER 15 Odmrażacz wycieraczek szyby przedniej
37 G / H 10 Szklany luk;

System komunikacji multipleksowej;

Wewnętrzne oświetlenie stóp.

38 ALT-S 7,5 System ładowania
39 AM2 7,5 System komunikacji multipleksowej
40 H-LP LH HI 15 Reflektor lewy (światło drogowe)
41 H-LP RH HI 15 Reflektor prawy (światło drogowe)
42 H-LP LH LO 15 Reflektor lewy (światło mijania)
43 H-LP RH LO 15 Reflektor prawy (światło mijania)
44 HORN 10 Klakson
45 EFI NO.1 10 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

System inteligentnego klucza.

46 ETCS 10 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Elektroniczny układ sterowania przepustnicą.

47 A / F 20 Czujnik stosunku powietrza do paliwa
48 S-HORN 7,5 Klakson

Typ B (jeśli jest na wyposażeniu)

Toyota Highlander – bezpieczniki – komora silnika (typ B)
Bezpiecznik Amp [A] Opis
1 INV-W / P 15 Brak obwodu
2 IGCT NO.2 7,5 Brak obwodu
3 A / CD 10 Brak obwodu

Pod tablicą rozdzielczą

Przednia strona bloku bezpieczników

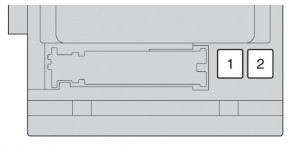

Toyota Highlander – bezpieczniki – tablica przyrządów (przednia strona bloku bezpieczników)

Blok bezpieczników

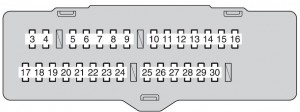

Toyota Highlander – bezpieczniki – tablica przyrządów (skrzynka bezpieczników)
Bezpiecznik Amp [A] Opis
1 P / SEAT 30 Fotel elektryczny
2 POWER 30 Elektrycznie sterowane szyby
3 RR DOOR RH 25 Elektrycznie sterowane szyby
4 RR DOOR LH 25 Elektrycznie sterowane szyby
5 FR FOG 15 Przednie światła przeciwmgielne
6 OBD 7,5 System diagnostyki pokładowej
7 A / CW / PMP 7,5 Brak obwodu
8 STOP 10 Ulepszony system kontroli stabilności pojazdu;

System komunikacji multipleksowej;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

System blokady zmiany biegów;

Światła stopu.

9 DOOR NO.2 25 Elektrycznie sterowane szyby
10 AM1 7,5 System startowy
11 P / SEAT (PS) 30 Fotel elektryczny
12 A / C NO. 1 10 System klimatyzacji
13 FUEL OPN 7,5 Brak obwodu
14 S/ROOF 20 Elektryczny dach księżycowy
15 TAIL 15 Światła postojowe;

Światła tylne;

Oświetlenie tablicy rejestracyjnej;

Przednie światła przeciwmgielne;

Światła przyczepy.

16 PANEL 7,5 Oświetlenie schowka podręcznego;

Oświetlenie tablicy przyrządów;

Oświetlenie przełączników.

17 ECU IG NO.1 10 System komunikacji Multiplex;

Elektryczny szyberdach;

Elektronicznie sterowana automatyczna skrzynia biegów;

Elektrycznie sterowane tylne drzwi;

Podgrzewacze siedzeń;

System ostrzegania o ciśnieniu w oponach;

Elektroniczne wspomaganie kierownicy;

Wewnętrzne lusterko wsteczne przeciwodblaskowe;

System blokady zmiany biegów;

System ostrzegania o ciśnieniu w oponach.

18 ECU IG NO.2 7,5 Ulepszony system kontroli stabilności pojazdu
19 A/C NO.2 10 System klimatyzacji
20 WASH 20 Wycieraczki i spryskiwacze przedniej szyby
21 S-HTR 20 Ogrzewacze siedzisk
22 GAUGE NO.1 10 System audio;

Światła awaryjne;

System ładowania;

Światła awaryjne;

System kontroli trakcji;

Odmrażacz wycieraczek szyby przedniej;

System klimatyzacji;

System ładowania;

System monitorowania widoku wstecznego;

Światła przyczepy;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

23 FR WIP 30 Wycieraczki i spryskiwacze przedniej szyby
24 RR WIP 15 Wycieraczka i spryskiwacz tylnej szyby
25 IGN 10 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Układ blokady kierownicy;

Układ przeciwblokujący;

System inteligentnego kluczyka;

System poduszek powietrznych SRS.

26 GAUGE NO.2 7,5 Wskaźniki i mierniki;

System monitorowania wstecznego.

27 ECU-ACC 7,5 Zewnętrzne lusterka wsteczne;

System blokady zmiany biegów;

System inteligentnych kluczy;

System komunikacji multipleksowej.

28 ACC SOCK NO.1 10 Gniazdo zasilania
29 ACC SOCK NO.2 20 Gniazdo zasilania
30 RADIO NO.2 7,5 System audio;

Zegar;

System rozrywki na tylnych siedzeniach;

System ładowania;

Oświetlenie wewnętrzne;

Oświetlenie osobiste.
