Toyota Auris Hybrid (2011-2012) – skrzynka bezpieczników
Toyota Auris Hybrid (2011-2012) – schemat skrzynki bezpieczników
Rok produkcji: 2011, 2012.
Bezpiecznik zapalniczki (gniazdo zasilania) w Toyocie Auris Hybrid (2011-2012) to bezpiecznik 2 i 27 w skrzynce bezpiecznikowej na tablicy przyrządów.
Komora silnika
| Bezpiecznik | Amp [A] | Opis | |
| 1 | HTR | 50 | System klimatyzacji |
| 2 | RDI | 30 | Elektryczny wentylator chłodzący |
| 3 | CDS | 30 | Elektryczny wentylator chłodzący |
| 4 | DRL | 7,5 | Światła dzienne |
| 5 | ENG W / P | 30 | System chłodzenia |
| 6 | ABS MAIN NO.2 |
7,5 | Układ hamulcowy |
| 7 | H-LP CLN | 30 | Środek do czyszczenia reflektorów |
| 8 | IGCT | 30 | IGCT nr 2;
IGCT nr 3; PCU. |
| 9 | DC / DC-S | 5 | Falownik i konwerter |
| 10 | P CON MAIN | 7,5 | System kontroli pozycji P. |
| 11 | AM2 | 7,5 | System hybrydowy |
| 12 | ECU-B2 | 10 | System klimatyzacji;
Inteligentny system wprowadzania i uruchamiania; Uruchamianie przyciskiem; Elektrycznie sterowane szyby. |
| 13 | TURN & HAZ | 10 | Włącz światła sygnalizacyjne |
| 14 | ETCS | 10 | Wieloportowy układ wtrysku paliwa;
Sekwencyjny wieloportowy wtrysk paliwa. |
| 15 | ABS MAIN NO.1 |
20 | Układ hamulcowy |
| 16 | P / I 2 | 40 | Klakson;
Lewy reflektor (światła mijania); Prawy reflektor (światła mijania); Światła cofania; Ekran dotykowy; Automatyczne przeciwodblaskowe lusterko wsteczne; Asystent parkowania Toyoty. |
| 17 | ABS MTR 1 | 30 | Układ hamulcowy |
| 18 | ABS MTR 2 | 30 | Układ hamulcowy |
| 19 | H-LP HI MAIN | 20 | H-LP LH HI, H-LP RH HI |
| 20 | P CON MTR | 30 | System kontroli pozycji P. |
| 21 | P / I 1 | 60 | EFI MAIN, BATT FAN, IG2 |
| 22 | EPS | 60 | Elektryczne wspomaganie kierownicy |
| 23 | PCU | 10 | System hybrydowy |
| 24 | IGCT NO.2 | 10 | System hybrydowy;
System kontroli położenia P; Akumulator hybrydowy. |
| 25 | MIR HTR | 10 | Odmgławiacze zewnętrznych lusterek wstecznych;
Zewnętrzne lusterka wsteczne. |
| 26 | RAD NO.1 | 15 | System audio;
Ekran dotykowy. |
| 27 | DOME | 10 | Oświetlenie wewnętrzne;
Oświetlenie osobiste; Światła próżności; Inteligentny system wejścia i startu; Oświetlenie bagażnika. |
| 28 | ECU-B | 10 | Licznik i mierniki;
System kontroli stabilności pojazdu; Jednostka główna ECU. |
| 29 | H-LP LH HI | 10 | Reflektor lewy (światło drogowe) |
| 30 | H-LP RH HI | 10 | Reflektor prawy (światło drogowe) |
| 31 | EFI NO.2 | 10 | Wieloportowy układ wtrysku paliwa;
Sekwencyjny wieloportowy wtrysk paliwa. |
| 32 | IGCT NO.3 | 10 | System chłodzenia |
| 33 | SPARE | 30 | Zapasowy bezpiecznik |
| 34 | SPARE | 10 | Zapasowy bezpiecznik |
| 35 | SPARE | 7,5 | Zapasowy bezpiecznik |
| 36 | EFI MAIN | 20 | Wieloportowy układ wtrysku paliwa;
Sekwencyjny wieloportowy wtrysk paliwa; EFI nr 2; Układ chłodzenia. |
| 37 | BATT FAN | 10 | Hybrydowy wentylator chłodzący akumulator |
| 38 | IG2 | 15 | Wieloportowy układ wtrysku paliwa;
Sekwencyjny wieloportowy wtrysk paliwa; Układ rozruchowy; IGN; MET; Układ hybrydowy. |

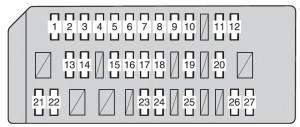

Tablica przyrządów
| Bezpiecznik | Amp [A] | Opis | |
| 1 | TAIL | 10 | Przednie i tylne światła pozycyjne;
Oświetlenie tablicy rejestracyjnej; Tylne światło przeciwmgielne; Przednie światła przeciwmgielne; Ręczna regulacja poziomowania reflektorów. |
| 2 | PANEL | 7,5 | System audio;
Ekran dotykowy; Zapalniczka; Oświetlenie schowka; Czujnik wspomagania parkowania Toyoty; Podświetlenie przełączników. |
| 3 | IGN | 7,5 | System poduszek powietrznych SRS;
Wieloportowy układ wtrysku paliwa; Sekwencyjny wieloportowy wtrysk paliwa; Inteligentny system wprowadzania i uruchamiania; Uruchamianie przyciskiem; Układ hamulcowy; Układ hybrydowy. |
| 4 | MET | 7,5 | Licznik i mierniki |
| 5 | WASHER RR | 10 | Spryskiwacz tylnej szyby |
| 6 | WIP | 25 | Wycieraczki szyby przedniej;
Czujnik deszczu. |
| 7 | RR WIP | 15 | Wycieraczka tylnej szyby |
| 8 | WASHER FR | 15 | Spryskiwacz szyby przedniej |
| 9 | HTR-IG | 10 | System klimatyzacji |
| 10 | GAUGE | 10 | Klakson;
Lewy reflektor (światła mijania); Prawy reflektor (światła mijania); Światła cofania; Ekran dotykowy; Automatyczne przeciwodblaskowe lusterko wsteczne; Asystent parkowania Toyoty. |
| 11 | ECU-IG NO.2 | 10 | System klimatyzacji;
Kierunkowskazy; Automatyczne przeciwodblaskowe lusterko wsteczne; System monitorowania wstecznego; Szyberdach; Czujnik wspomagania parkowania Toyoty; Układ hamulcowy. |
| 12 | ECU-IG NO.1 | 10 | ECU głównego nadwozia;
Elektryczne wentylatory chłodzące; Automatyczny system poziomowania reflektorów; Elektryczne wspomaganie kierownicy; Wycieraczki przedniej szyby z czujnikiem deszczu; Czyszczenie reflektorów; System kontroli stabilności pojazdu. |
| 13 | DOOR RL | 20 | Elektrycznie sterowane szyby |
| 14 | DOOR RR | 20 | Elektrycznie sterowane szyby |
| 15 | D FR DOOR | 20 | Elektrycznie sterowane szyby |
| 16 | S/ROOF | 20 | Szyberdach |
| 17 | P FR DOOR | 20 | Elektrycznie sterowane szyby |
| 18 | STOP | 10 | Światła stopu;
Wysoko zamontowane światło stopu; Układ hamulcowy; Układ hybrydowy. |
| 19 | RR FOG | 7,5 | Tylne światło przeciwmgielne |
| 20 | OBD | 7,5 | System diagnostyki pokładowej |
| 21 | FR FOG | 15 | Przednie światła przeciwmgielne |
| 22 | DBL LOCK | 25 | Wieloportowy układ wtrysku paliwa;
Sekwencyjny wieloportowy wtrysk paliwa. |
| 23 | DOOR NO.1 | 25 | Elektryczny zamek do drzwi |
| 24 | SEAT HTR FL | 10 | Podgrzewacz siedzenia |
| 25 | SEAT HTR FR | 10 | Podgrzewacz siedzenia |
| 26 | ECU-ACC | 7,5 | Zewnętrzne lusterka wsteczne;
System audio; Ekran dotykowy. |
| 27 | CIG | 15 | Zapalniczka;
Gniazdko elektryczne. |
