Toyota 4Runner (2001-2002) – skrzynka bezpieczników

Toyota 4Runner (2001-2002) – schemat skrzynki bezpieczników

Rok produkcji: 2001, 2002.

Bezpiecznik zapalniczki (gniazdo zasilania) w Toyocie 4Runner (2001-2002) to bezpiecznik 27 w skrzynce bezpiecznikowej (typ A).

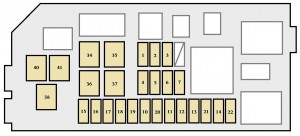

Komora silnika (bez systemu świateł do jazdy dziennej)

Toyota 4Runner – bezpieczniki – komora silnika (bez DRL)

Komora silnika (z systemem świateł do jazdy dziennej)

Toyota 4Runner – bezpieczniki – komora silnika (z DRL)

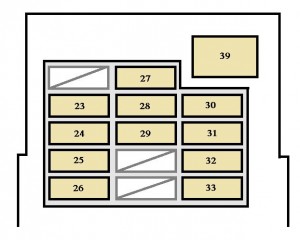

Tablica przyrządów

Toyota 4Runner – bezpieczniki – tablica przyrządów

Bezpiecznik (typ A)

Bezpiecznik Amp [A] Opis
1 ALT-S 7,5 System ładowania
2 PWR OUTLET 15 Gniazdka elektryczne
3 RR HTR 10 Tylny system klimatyzacji
4 MPX- B 15 Elektryczna tylna szyba;

Blokada tylnych drzwi;

Wycieraczka tylnej szyby;

Ostrzeżenie o otwartych drzwiach (tylne drzwi);

System sterowania elektryczną blokadą drzwi;

Odmgławiacz tylnej szyby;

Klaksony;

System odstraszający przed kradzieżą.

5 DOME 15 Oświetlenie wewnętrzne;

Oświetlenie osobiste;

Oświetlenie bagażnika;

Zegar;

Samochodowy system audio;

Wskaźniki i mierniki;

Oświetlenie wyłącznika zapłonu;

Oświetlenie lusterka kosmetycznego;

Światło do jazdy dziennej.

6 OBD 7,5 System diagnostyki pokładowej
7 EFI 20 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

8 HEAD (RH) 10 Reflektor prawy;

Wskaźniki i mierniki.

9 HEAD (LH) 10 Reflektor lewy
10 TAIL 10 Światła tylne;

Oświetlenie tablicy rejestracyjnej;

Oświetlenie tablicy przyrządów.

11 AC 10 System sterowania klimatyzacją
12 MIR HTR 10 Ogrzewanie zewnętrznego lusterka wstecznego
13 DEFOG 15 Odmgławiacz tylnej szyby
14 ETCS 15 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

15 DRL 7,5 System świateł do jazdy dziennej
16 HEAD (HI RH) 10 Reflektor prawy (światła drogowe);

Wskaźniki i mierniki

17 HEAD (HI LH) 10 Reflektor lewy (światło drogowe)
18 HEAD (LO RH) 10 Reflektor prawy (światło mijania)
19 HEAD (LO LH) 10 Reflektor lewy (światło mijania)
20 TOWING 25 Światła przyczepy

(światła cofania,

tylne światła kierunkowskazów,

światła stop i tylne)

21 SEAT HTR 20 Podgrzewacz siedzenia
22 FOG 15 Przednie światła przeciwmgielne
23 ECU-IG 10 Tempomat;

System zapobiegający blokowaniu kół podczas hamowania;

System kontroli poślizgu pojazdu;

System poduszek powietrznych SRS;

Elektronicznie sterowana automatyczna skrzynia biegów;

Antena elektryczna;

Okno elektryczne;

Elektryczny szyberdach;

Elektrycznie sterowana szyba tylna;

Odmgławiacz tylnej szyby;

Wycieraczka tylnej szyby.

24 TURN 10 Kierunkowskazy;

Światła awaryjne

25 WIPER 25 Wycieraczki i spryskiwacze przedniej szyby;

System sterowania elektryczną blokadą drzwi;

Odmgławiacza tylnej szyby;

Klaksony;

System odstraszający przed kradzieżą.

26 4WD 20 Układ sterowania ADD;

kład sterowania napędem na cztery koła;

Centralna blokada mechanizmu różnicowego.

27 ACC 15 Samochodowy system audio;

Antena elektryczna;

Zegar;

Sterowanie lusterkiem wstecznym;

Zapalniczka;

Napinacze pasów bezpieczeństwa;

Elektronicznie sterowana automatyczna skrzynia biegów;

Gniazdka elektryczne;

System odstraszający przed kradzieżą.

28 GAUGE 10 Wskaźniki i mierniki;

Odmgławiacz tylnej szyby;

System świateł do jazdy dziennej;

System klimatyzacji;

Tempomat;

Centralna blokada mechanizmu różnicowego;

Elektronicznie sterowana automatyczna skrzynia biegów;

Światła cofania.

29 IGN 10 System poduszek powietrznych SRS;

Napinacze pasów bezpieczeństwa;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Lampka ostrzegawcza wyładowania;

System kontroli poślizgu pojazdu.

30 ECU − B 7,5 Mierniki i wskaźniki;

System klimatyzacji.

31 HORN, HAZ 15 Klaksony;

Światła awaryjne.

32 STA 7,5 System startowy
33 STOP 10 Światła stopu;

Wysoko zamontowane światło stopu.

Bezpieczniki (typ B)

Bezpiecznik Amp [A] Opis
34 HEATER 50 Klimatyzacja;

Wszystkie elementy w bezpieczniku „AC”.

35 AM1 40 Układ rozruchowy,

wszystkie komponenty w bezpiecznikach

„ACC”, „GAUGE”,

„TURN”, „ECU-IG”,

„WIPER”, „4WD”.

36 J / B 50 Wszystkie komponenty w bezpiecznikach

„POWER”, „HORN, HAZ”,

„STOP”, „ECU-B”.

37 AM2 30 Układ rozruchowy;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Wszystkie elementy w bezpiecznikach

„STA”, „IGN”.

38 ABS2 40 Układ przeciwblokujący;

Aktywny system kontroli trakcji;

System kontroli poślizgu pojazdu.

39 POWER 30 Elektrycznie sterowane okno;

Elektrycznie sterowane tylne okno;

Elektryczny szyberdach;

Elektryczne siedzenie;

Blokada tylnych drzwi.

Bezpieczniki (typ C)

Bezpiecznik Amp [A] Opis
40 ABS 60 System zapobiegania blokady kół
41 ALT 120 Układ ładowania;

Wszystkie komponenty w bezpiecznikach

„AM1”, „HEATER”,

„TAIL”, „RR HTR”,

„ALT-S”, „DEFOG”,

„MIR HTR” i „ACC”
