Toyota 4Runner (1998) – skrzynka bezpieczników

02/17/2021

Spis treści

Toyota 4Runner (1998) – schemat skrzynki bezpieczników

Rok produkcji: 1998.

Bezpiecznik zapalniczki (gniazdo zasilania) w Toyocie 4Runner (1998) to bezpiecznik 1 w skrzynce bezpiecznikowej (typ A).

Komora silnika

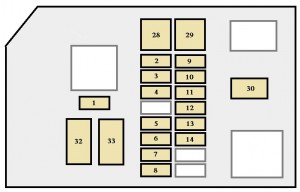

Toyota 4Runner – bezpieczniki – komora silnika (USA)

Komora silnika

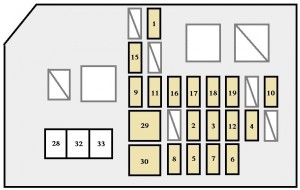

Toyota 4Runner – bezpieczniki – komora silnika (Kanada)

Tablica przyrządów

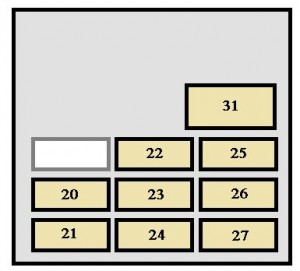

Toyota 4Runner – bezpieczniki – tablica przyrządów

Bezpiecznik (typ A)

Nr Amp [A] Opis
1 PWR OUTLET 15 Gniazdo zasilania
2 DEFOG 15 Odmgławiacz tylnej szyby
3 STOP 10 Światła stopu;

Wysokie światło stopu,

4 ALT-S 7,5 System ładowania
5 OBD 7,5 System diagnostyki pokładowej
6 EFI 15 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

7 HORN 15 Klakson
8 DOME 15 Oświetlenie wewnętrzne;

Oświetlenie osobiste;

Oświetlenie bagażnika;

Zegar;

Samochodowy system audio.

9 TAIL 10 Światła tylne;

Światła postojowe;

Światła tablicy rejestracyjnej.

10 STA 7,5 System startowy
11 AC 10 System sterowania klimatyzacją
12 RR HTR 10 Tylny układ sterowania klimatyzacją
13 HEAD (RH) 10 Reflektor prawy
14 HEAD (LH) 10 Reflektor lewy
15 DRL 7,5 System świateł do jazdy dziennej
16 HEAD (LO RH) 10 Reflektor prawy (światło mijania)
17 HEAD (LO LH) 10 Reflektor lewy (światło mijania)
18 HEAD (HI RH) 10 Reflektor prawy (światło drogowe)
19 HEAD (HI LH) 10 Reflektor lewy (światło drogowe)
20 ACC 15 Samochodowy system audio;

Antena elektryczna;

Zegar;

Sterowanie lusterkiem wstecznym.

21 ECU-B 7,5 Lampka ostrzegawcza poduszki powietrznej SRS
22 4WD 20 Układ sterowania ADD;

Układ sterowania napędem na cztery koła;

Układ blokady tylnego mechanizmu różnicowego.

23 TURN 10 Kierunkowskazy;

Światła awaryjne.

24 GAUGE 10 Licznik i mierniki;

Odmgławiacz tylnej szyby;

System świateł do jazdy dziennej;

System klimatyzacji;

Elektryczny szyberdach.

25 ECU-IG 10 Tempomat;

Układ przeciwblokujący;

Automatyczna skrzynia biegów sterowana elektronicznie;

Antena mocy.

26 WIPER 20 Wycieraczki i spryskiwacze przedniej szyby;

Wycieraczka tylnej szyby.

27 IGN 7,5 System poduszek powietrznych SRS;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Lampka ostrzegawcza wyładowania.

Bezpieczniki (typ B)

Nr Amp [A] Opis
28 HEATER 50 Klimatyzacja, bezpiecznik „AC”
29 AM1 40 System startowy
30 AM2 30 System startowy;

Bezpiecznik „IGN”.

31 POWER 30 Okno elektryczne;

Tylne okno elektryczne;

Elektryczny szyberdach.
