Toyota 4Runner (2003) – skrzynka bezpieczników

Toyota 4Runner (2003) – schemat skrzynki bezpieczników

Rok produkcji: 2003.

Bezpiecznik zapalniczki (gniazdo zasilania) w Toyocie 4Runner (2003) to bezpiecznik 44 w skrzynce bezpiecznikowej (typ A).

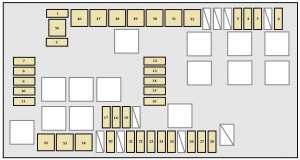

Komora silnika

Toyota 4Runner – bezpieczniki – komora silnika

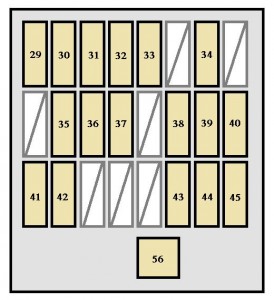

Tablica przyrządów

Toyota 4Runner 4.generacji – bezpieczniki – tablica przyrządów

Bezpiecznik (typ A)

Bezpiecznik Amp [A] Opis
1 SPARE 10 Zapasowy bezpiecznik
2 SPARE 15 Zapasowy bezpiecznik
3 STOP 10 Światła stop – tylne;

Wysoko zamontowane światło stopu;

System kontroli blokady zmiany biegów;

Układ przeciwblokujący;

System kontroli trakcji

(modele z napędem na dwa koła);

Aktywny system kontroli trakcji

(modele z napędem na cztery koła);

System kontroli poślizgu pojazdu;

Sterowanie zawieszeniem pneumatycznym;

Wieloportowy układ wtrysku paliwa;

Sekwencyjn wieloportowy układem wtrysku paliwa;

Sterownik hamulca przyczepy;

Światła przyczepy (światła tylne).

4 AC115V INV 15 Falownik AC
5 FR FOG 15 Przednie światła przeciwmgielne
6 OBD 7,5 System diagnostyki pokładowej
7 HEAD (LO RH) 10 Reflektor prawy (światło mijania)
8 HEAD (LO LH) 10 Reflektor lewy (światło mijania)
9 HEAD (HI RH) 10 Reflektor prawy (światło drogowe)
10 HEAD (HI LH) 10 Reflektor lewy (światło drogowe)
11 EFI NR 2 10 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

12 HEATER NO.2 7,5 System klimatyzacji
13 AIRSUS NR 2 10 Tylne zawieszenie pneumatyczne z regulacją wysokości
14 SEAT HEATER 25 Ogrzewacze siedzisk
15 DEFOG 30 Odmgławiacz tylnej szyby;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

16 MIR HTR 10 Podgrzewacz zewnętrznego lusterka wstecznego
17 DOME 10 Oświetlenie wewnętrzne;

Oświetlenie osobiste;

Bezprzewodowy system zdalnego sterowania;

Dodatkowe oświetlenie drzwi;

System audio dla tylnych siedzeń;

Licznik i miernik;

Światła próżności;

Oświetlenie tablicy przyrządów;

Oświetlenie deski startowej;

System komunikacji multipleksowej.

18 RADIO NO.1 20 System audio;

System nawigacji.

19 ECU – B 10 Układ przeciwblokujący;

System nawigacji;

System kontroli trakcji

(modele z napędem na dwa koła);

System aktywnej kontroli trakcji

(modele z napędem na cztery koła);

System kontroli poślizgu pojazdu;

System klimatyzacji;

System komunikacji multipleksowej;

System odstraszający przed kradzieżą.

20 ALT-S 7,5 System ładowania
21 HORN 10 Klakson
22 A/F HEATER 15 Brak obwodu
23 TRN – HAZ 15 Kierunkowskazy, światła awaryjne
24 ETCS 10 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

25 EFI 25 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

26 DR / LCK 20 System zamka elektrycznego
27 TOWING 30 Konwerter holowniczy
28 RADIO N0.2 20 System nagłośnieniowy
29 IGN 10 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Układ przeciwblokujący;

System kontroli trakcji

(modele z napędem na dwa koła);

Aktywny system kontroli trakcji

(modele z napędem na cztery koła);

System kontroli poślizgu pojazdu;

Światło stop;

Licznik i wskaźnik.

30 SRS 10 System poduszek powietrznych SRS
31 GAUGE 7,5 Licznik i miernik
32 STA NO.2 7,5 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

33 FR WIP – WSH 30 Wycieraczki i spryskiwacze przedniej szyby
34 4WD 20 Układ sterowania napędem na cztery koła
35 DP / SEAT 30 Fotel kierowcy ze wspomaganiem
36 P P/SEAT 30 Elektrycznie sterowany fotel pasażera
37 PWR OUTLET 15 Gniazdka elektryczne
38 RR WSH 15 Spryskiwacz szyby tylnej;

System komunikacji multipleksowej.

39 ECU – IG 10 System kontroli blokady zmiany biegów;

Elektryczne szyby;

Układ przeciwblokujący;

System kontroli trakcji

(modele z napędem na dwa koła);

System aktywnej kontroli trakcji

(modele z napędem na cztery koła);

System kontroli poślizgu pojazdu;

Elektryczny szyberdach;

System komunikacji multipleksowej;

System odstraszający kradzież;

Tylne zawieszenie pneumatyczne z kontrolą wysokości.

40 IG1 10 Układ przeciwblokujący;

Układ kontroli trakcji

(modele z napędem na dwa koła);

Układ aktywnej kontroli trakcji

(modele z napędem na cztery koła);

Układ kontroli poślizgu pojazdu;

Układ klimatyzacji;

Układ ładowania;

Odmgławiacz tylnej szyby;

Światła cofania;

Kierunkowskazy;

Światła awaryjne;

Podgrzewacze siedzeń;

Falownik AC;

Sterowanie oświetleniem tablicy przyrządów;

Automatyczne przeciwodblaskowe lusterko wsteczne;

System poduszek powietrznych SRS.

41 STA 7,5 Brak obwodu
42 SECU / HORN 10 System odstraszający przed kradzieżą
43 TAIL 10 Światła tylne;

Oświetlenie tablicy rejestracyjnej;

Światła postojowe;

Sterowanie oświetleniem tablicy przyrządów;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Światła tablicy przyrządów;

Licznik i miernik;

Oświetlenie skrzynki grove.

44 ACC 7,5 Gniazda zasilania;

Wewnętrzne lusterka wsteczne;

System audio;

System nawigacji;

System audio dla tylnych siedzeń;

System sterowania blokadą zmiany biegów;

Oświetlenie tablicy przyrządów.

45 CIG 10 Brak obwodu

Bezpieczniki (typ B)

Bezpiecznik Amp [A] Opis
46 HEATER 50 Klimatyzacja;

Wszystkie elementy w bezpieczniku „AC”.

47 AIRSUS 50 Tylne zawieszenie pneumatyczne z regulacją wysokości
48 AM1 50 Wszystkie komponenty w bezpiecznikach

„ACC”, „CIG”,

„IG1”, „ECU – IG”,

„FR WIP – WSH”, „RR WIP”,

„RR – WSH”, „4WD” i „STA”.

49 TOWING BRK 30 Sterownik hamulca przyczepy
50 J / B 50 Wszystkie elementy w bezpiecznikach

„PWR OUTRET”, „DP / SEAT RH”,

„PP / SEAT”, „POWER”,

„TAIL” i „SECU / HORN”.

51 BATT CHG 30 Akumulator pomocniczy przyczepy
52 TOWING 40 Światła przyczepy (światła tylne)
53 ABS MTR 40 Układ przeciwblokujący;

Układ kontroli trakcji

(modele z napędem na dwa koła);

Układ aktywnej kontroli trakcji

(modele z napędem na cztery koła);

Układ kontroli poślizgu pojazdu.

54 AM2 30 System startowy;

Bezpieczniki „IGN”, „GAUGE”, „STA NR 2” i „SRS”

55 ABS SOL 50 Układ przeciwblokujący;

Układ kontroli trakcji

(modele z napędem na dwa koła);

Układ aktywnej kontroli trakcji

(modele z napędem na cztery koła);

Układ kontroli poślizgu pojazdu.

56 POWER 30 Elektrycznie sterowane szyby;

Elektryczny szyberdach.

Bezpieczniki (typ C)

Bezpiecznik Amp [A] Opis
57 ALT 140 Wszystkie komponenty w „AM2”, „ALT – S”,

„DR / LCK”, „TRN – HAZ”,

„HORN”, „RADIO NR 2”,

„EFI”, „TOWING”, „ABS MTR”,

„ Bezpieczniki ABS SOL ”i„ ETCS ”
