Audi S5 Cabriolet (2010-2011) – skrzynka bezpieczników

Audi S5 Cabriolet (2010-2011) – schemat bezpieczników

Rok produkcji: 2010, 2011.


Bezpiecznik zapalniczki (gniazdo zasilania) w Audi S5 Cabriolet (2010-2011) to bezpiecznik 4 w skrzynce bezpiecznikowej – panel bezpieczników D (czerwony).

Tablica przyrządów (po stronie kierowcy)

Audi S5 Cabriolet - schemat bezpieczników - lewa kokpit
Audi S5 Cabriolet – schemat bezpieczników – lewa kokpit

Panel bezpieczników A (czarny)

Nr Opis Amp [A]
1 Dynamiczne sterowanie 5
2
3 Homelink 5
4 Asystent linii 10
5 Kontrola klimatu 5
6 Regulacja zasięgu prawego reflektora 5
7 Regulacja zasięgu lewego reflektora 5
8 Moduł sterujący układem elektrycznym pojazdu 1 5
9 Tempomat adaptacyjny 5
10 Przesunięcie bramy 5
11 Dysze płynu do spryskiwaczy nagrzewnicy 5
12 Kontrola klimatu 5
13 Przygotowanie telefonu komórkowego 5
14 Poduszka powietrzna 5
15 Terminal 15 25
16 Silnik terminala 15 40



Panel bezpieczników B (brązowy)

Nr Opis Amp [A]
1 Wewnętrzne lusterko wsteczne


z funkcją automatycznego ściemniania

5
2
3 Pompa paliwa benzynowego 25
4 Pomocnicza pompa wodna 3,2 l FSI 5
5 Ogrzewanie lewego siedzenia z i

bez ogrzewania siedzenia

15
30
6 Elektroniczny program stabilizacji 10
7 Klakson 25
8 Silnik regulatora szyby lewych drzwi 30
9 Silnik wycieraczek 30
10 Elektroniczny program stabilizacji 25
11 Moduł sterowania drzwiami po stronie kierowcy 15
12 Czujnik deszczu i światła 5

Panel bezpieczników (czerwony)

Nr Opis Amp [A]
1
2
3 Podparcie lędźwi 10
4 Dynamiczne sterowanie 35
5
6 Moduł sterujący układem elektrycznym pojazdu 1 35
7 Moduł sterujący układem elektrycznym pojazdu 1 20
8 Moduł sterujący układem elektrycznym pojazdu 1 30
9 Silnik regulatora lewej tylnej szyby 7,5
10 Moduł sterujący układem elektrycznym pojazdu 1 30
11 Silnik regulatora prawej szyby tylnej 7,5
12 Wygodna elektronika 5

Tablica przyrządów (po prawej)

Audi S5 Cabriolet - schemat bezpieczników - prawy kokpit
Audi S5 Cabriolet – schemat bezpieczników – prawy kokpit

Nośnik bezpieczników (czarny)

Nr Opis Amp [A]
1
2
3
4
5 Moduł przełącznika kolumny kierownicy 5
6 Elektroniczny program stabilizacji 5
7 Złącze diagnostyczne zacisku 15 5
8 Brama (interfejs diagnostyczny Databus) 5
9
10
11
12

Panel bezpieczników (brązowy)

Nr Opis Amp [A]
1 Odtwarzacz CD / DVD 5
2 Moduł przełącznika wyboru napędu Audi 5
3 MMI / Radio 5
20
4 Zestaw wskaźników 5
5 Gateway

(moduł sterujący zestawu wskaźników)

5
6 Blokada zapłonu 5
7 Obrotowy włącznik światła 5
8 Dmuchawa układu klimatyzacji 40
9 Blokada kolumny kierownicy 5
10 Kontrola klimatu 10
11 Złącze diagnostyczne zacisku 30 10
12 Moduł przełącznika kolumny kierownicy 5

Bagażnik

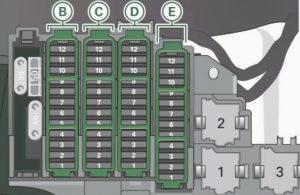

Audi S5 Cabriolet – schemat bezpieczników – bagażnik

Panel bezpieczników B (czarny)

Nr Opis Amp [A]
1 Górny moduł sterujący 10
2 Moduł sterujący przyczepy 15
3 Moduł sterujący przyczepy 20
4 Moduł sterujący przyczepy 20
5 Elektromechaniczny hamulec postojowy 5
6 Elektroniczna kontrola tłumienia 15
7 Elektromechaniczny hamulec postojowy 30
8 Moduł sterujący układem elektrycznym pojazdu 2 30
9 Quattro Sport 35
10 Moduł sterujący układem elektrycznym pojazdu 2 30
11 Moduł sterujący układu elektrycznego pojazdu 20
12 Terminal 30 5



Panel bezpieczników C (brązowy)

Nr Opis Amp [A]
1 Moduł sterujący pokrywy bagażnika;

Moduł sterujący instalacji elektrycznej pojazdu.

30
2 Ogrzewanie prawego przedniego siedzenia 15
3 Ścieżka konwertera DCDC 1 40
4 Ścieżka konwertera DCDC 2 40
5
6 Ogrzewanie prawej górnej kabiny 30
7 Elektromechaniczny hamulec postojowy 30
8 Ogrzewanie tylnych siedzeń 30
9 Moduł konfiguracji drzwi bocznych pasażera 30
10 Ogrzewanie lewej górnej kabiny 30
11 Moduł sterujący drzwiami bocznymi pasażera 15
12



Panel bezpieczników D (czerwony)

Nr Opis Amp [A]
1 Wylot tylnej konsoli środkowej 15
2 Wylot z przedniej konsoli środkowej 15
3 Wylot bagażnika 15
4 Zapalniczka 15
5 V6 FSI 5
6 Zasilanie dla tylnych siedzeń 5
7 System parkowania 7,5
8
9 Przełącznik elektromechanicznego hamulca postojowego 5
10 Asystent boczny Audi 5
11 Ogrzewanie tylnych siedzeń 5
12 Zacisk 15 modułów sterujących 5

Panel bezpieczników E (czarny)

Nr Opis Amp [A]
1
2
3 Wzmacniacz DSP, radio 30
20
4 MMI 7,5
5 Przygotowanie radia,

nawigacji,

telefonu komórkowego.

7,5
6 Tylna kamera 5
7
8
9
10
11
12
