Toyota Land Cruiser (1996-1997) – skrzynka bezpieczników

Toyota Land Cruiser (1996-1997) – schemat skrzynki bezpieczników

Rok produkcji: 1996, 1997.

Bezpiecznik zapalniczki (gniazdo zasilania) w Toyocie Highlander Hybrid (2011-2016) to bezpiecznik 28 i 29? w skrzynce bezpiecznikowej

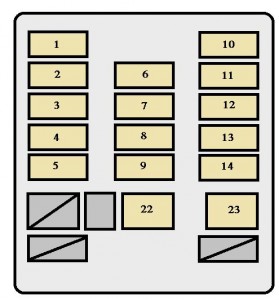

Tablica przyrządów

Toyota Land Cruiser – bezpieczniki – tablica przyrządów

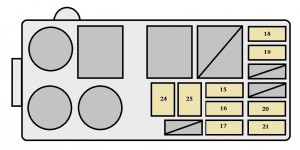

Komora silnika

Toyota Land Cruiser – bezpieczniki – komora silnika

Bezpieczniki (typ A)

Bezpiecznik Amp [A] Opis
1 CIG 15 Zapalniczka, e

Elektryczne lusterka wsteczne;

Cyfrowy wyświetlacz zegara;

Radio;

Magnetofon kasetowy;

Antena elektryczna;

Automatyczna blokada zmiany biegów;

System poduszek powietrznych SRS.

2 TAIL 15 Światła tylne;

Oświetlenie tablicy rejestracyjnej;

Światła pozycyjne i boczne światła obrysowe z przodu;

Oświetlenie tablicy przyrządów;

Zegar;

Oświetlenie schowka podręcznego.

3 OBD 15 System diagnostyki pokładowej
4 STOP 10 Światła stopu;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Urządzenie anulujące tempomat;

Automatyczna blokada zmiany biegów.

5 DEFOG 20 Odmgławiacz tylnej szyby
6 WIPER 20 Wycieraczki i spryskiwacze przedniej szyby;

Wycieraczka i spryskiwacz tylnej szyby.

7 GAUGE 10 Wskaźniki i mierniki;

Wskaźniki przypomnień serwisowych i brzęczyki ostrzegawcze

(z wyjątkiem lampek ostrzegawczych rozładowania i otwartych drzwi);

Światła cofania.

8 TURN 7,5 Włącz światła sygnalizacyjne
9 ECU-IG 15 System tempomatu
10 ECU-B 10 System poduszek powietrznych SRS
11 REAR-HTR 20 System klimatyzacji
12 IGN 7,5 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Układ kontroli emisji;

System poduszek powietrznych SRS.

13 AC 10 System klimatyzacji
14 DIFF 30 System blokady mechanizmu różnicowego
15 CHARGE 7,5 Układ ładowania;

Lampka ostrzegawcza wyładowania.

16 EFI 15 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

17 CDS-FAN 20 Brak obwodu
18 HEAD (RH) 15 Reflektory prawe
19 HEAD (LH) 15 Reflektory lewe
20 HAZ-HORN 15 Światła awaryjne, klaksony
21 DOME 10 Oświetlenie wewnętrzne;

Oświetlenie osobiste;

Oświetlenie przedziału bagażowego;

Lampka zapłonu;

Lampka ostrzegawcza otwartych drzwi;

Zegar;

Radio;

Magnetofon kasetowy;

Antena elektryczna;

Światła próżności.

Bezpieczniki (typ B)

Bezpiecznik Amp [A] Opis
22 FL HEATER 40 System klimatyzacji
23 FL POWER 30 Okna elektryczne;

System zamka drzwi;

Elektryczny szyberdach.

Bezpieczniki (typ C)

Bezpiecznik Amp [A] Opis
24 AM 1 50 Wszystkie komponenty w obwodach

„CIG”, „WIPER”, „GAUGE”,

„TURN”, „ECU-IG”, „REAR-HTR”,

„IGN”, „DIFF” i „FL POWER”

25 ABS 60 System zapobiegania blokady kół
