Toyota Auris Hybrid Touring Sports (2013-2016) – skrzynka bezpieczników

03/03/2021

Spis treści

Toyota Auris Hybrid Touring Sports (2013-2016) – schemat skrzynki bezpieczników

Rok produkcji: 2013, 2014, 2015, 2016.

Bezpiecznik zapalniczki (gniazdo zasilania) w Toyocie Auris Hybrid Touring Sports (2013-2016) to bezpiecznik 17 w skrzynce bezpiecznikowej w przedziale pasażerskim – typ A.

Skrzynka bezpieczników w komorze silnika

Toyota Auris – bezpieczniki – komora silnika – (model hybrydowy)
Bezpiecznik Amp [A] Opis
1 SPARE 20 Zapasowy bezpiecznik
2 EFI NO. 2 10 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

3 EFI NO. 1 10 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

4 EFI-B 5 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

5 SPARE 30 Zapasowy bezpiecznik
6 SPARE 10 Zapasowy bezpiecznik
7 PTC HIR NO.2 30 System klimatyzacji
8 PTC HIR NO.3 20 System klimatyzacji
9 PTC HIR NO.1 30 System klimatyzacji
10 ENG W / PMP 30 System chłodzenia
11 DRL 10 Światła dzienne
12 HTR 50 System klimatyzacji
13 H-LP CLN 30 Środek do czyszczenia reflektorów
14 DEF 30 Odmgławiacz szyby tylnej;

Odmgławiacz zewnętrznego lusterka wstecznego.

15 CDS FAN 30 Elektryczny(e) wentylator(y) chłodzący(e)
16 RDI 40 Elektryczny(e) wentylator(y) chłodzący(e)
17 DC / DC 125 System hybrydowy
18 AM2 7,5 System startowy
19 P-CON MTR 30 Układ sterowania położeniem P;

Skrzynia biegów.

20 P-CON MAIN 7,5 System sterowania położeniem P;

Przełącznik położenia P.

21 DC / DC-S 5 System hybrydowy
22 ETCS 10 Elektroniczny system kontroli przepustnicy
23 ECU-B NO.2 10 Klimatyzacja;

Elektrycznie sterowane szyby;

Inteligentny system wprowadzania i uruchamiania;

Zewnętrzne lusterka wsteczne;

Licznik i mierniki.

24 TURN & HAZ 10 Licznik i mierniki;

Kierunkowskazy.

25 AMP 15 System nagłośnieniowy
26 ECU-B NO.3 5 Elektryczne wspomaganie kierownicy
27 IGCT-MAIN 30 IGCT nr 2, INV W / PMP, PCU, PM-IGCT
28 LICZBA PI 50 HORN, BATT FAN, IG2, EFI MAIN
29 ABS-MTR NO.2 40 Elektronicznie sterowany układ hamulcowy
30 ABS-MTR NO.1 40 Elektronicznie sterowany układ hamulcowy
31 H-LP-MAIN 30 H-LP RH-LO, H-LP LH-LO,

H-LP-RH-HI, H-LP-LH-HI.

32 ABS NO.1 30 Elektronicznie sterowany układ hamulcowy
33 ABS NO.2 7,5 A Elektronicznie sterowany układ hamulcowy
34 D / C CUT 30 KOPUŁKA, ECU-B NR 1, RADIO
35 EPS 80 Elektryczne wspomaganie kierownicy
36 H-LP RH-HI 7,5 Reflektor prawy (światło drogowe)
37 H-LP LH-HI 7,5 Reflektor lewy (światła drogowe);

Licznik i mierniki.

38 H-LP RH-LO 10 A * 1 Reflektor prawy (światło mijania)
15 A * 2
39 H-LP LH-LO 10 A * 1  Reflektor lewy (światła mijania);

Ręczna regulacja ustawienia reflektorów.

15 A * 2  Reflektor lewy (światło mijania)
40 PM-IGCT 10 System hybrydowy
41 PCU 10 System hybrydowy
42 INV W / PMP 10 System chłodzenia
43 IGTC NO.2 10 System hybrydowy;

System kontroli pozycji P.

44 ECU-B NO.1 10 ECU głównego nadwozia;

Inteligentny system wejścia i startu;

Zegar;

Elektronicznie sterowany układ hamulcowy;

System blokady drzwi ze wspomaganiem;

System ostrzegania o ciśnieniu w oponach.

45 RADIO 20 System nagłośnieniowy
46 DOME 7,5 Oświetlenie wewnętrzne;

Światła próżności;

Oświetlenie bagażnika;

Sterownik ECU głównego nadwozia.

47 MIR-HTR 10 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Odmgławiacze lusterek zewnętrznych.

48 BATT FAN 10 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Wentylator chłodzący.

49 IG2 15 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Licznik i mierniki;

System poduszek powietrznych SRS.

50 HORN 10 Klakson
51 EFI-MAIN 25 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

EFI nr 1;

EFI nr 2;

Pompa paliwa;

EFI-B.

* 1 – Pojazdy bez reflektorów wyładowczych (światła mijania)

* 2 – Pojazdy z reflektorami wyładowczymi (światła mijania)

Skrzynka bezpieczników w przedziale pasażerskim – typ A (pod tablicą rozdzielczą)

Toyota Auris – bezpieczniki – przedział pasażerski – typ A – (model hybrydowy)
Bezpiecznik Amp [A] Opis
1 P / OUTLET 15 Gniazdo zasilania (bagażnik)
2 OBD 7,5 System diagnostyki pokładowej
3 STOP 7,5 Światła stopu;

Wysoko zamontowane światło stopu;

Elektronicznie sterowany układ hamulcowy;

System zarządzania mocą.

4 FOG RR 7,5 Tylne światło przeciwmgielne;

Licznik i mierniki.

5 D / L NO.3 20 System zamka elektrycznego
6 S / DACH 20 Panoramiczny klosz dachowy
7 FOG FR 7,5 Przednie światła przeciwmgielne;

Licznik i mierniki.

8 AM1 5 IG1 RLY, ACC RLY
9 D / L NO.2 10 System zamka tylnych drzwi;

System zamka elektrycznego.

10 DOOR NO.2 20 Elektrycznie sterowane szyby
11 DOOR R/R 20 Elektrycznie sterowane szyby
12 DOOR R/R 20 Elektrycznie sterowane szyby
13 WASHER 15 Spryskiwacz szyby przedniej
14 WIPER NO.2 25 Wycieraczki
15 WIPER RR 15 Wycieraczka tylnej szyby
16 WIPER NO.1 25 Wycieraczki
17 CIG 15 Gniazdo zasilania;

Zapalniczka.

18 ACC 7,5 Zewnętrzne lusterka wsteczne;

System audio;

Sterownik główny korpusu;

Zegar;

Gniazdko elektryczne.

19 SFT LOCK-ACC 5
20 TAIL 10 Przednie i tylne światła pozycyjne;

Oświetlenie tablicy rejestracyjnej;

Przednie światła przeciwmgielne;

Tylne światło przeciwmgielne.

21 PANEL 7,5 Podświetlenie przełącznika;

Oświetlenie zestawu wskaźników;

Oświetlenie schowka podręcznego;

Jednostka główna ECU.

22 WIPER-S 5
23 ECU-IG NO.1 7,5 Elektryczny wentylator chłodzący;

AFS;

Elektronicznie sterowany układ hamulcowy.

24 ECU-IG NO.2 7,5 Światła awaryjne;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

System audio;

AFS;

Czujnik wspomagania parkowania Toyoty.

25 ECU-IG NO.3 7,5 Wewnętrzne lusterko wsteczne;

Czyszczenie reflektorów;

System audio;

AFS;

Panoramiczna roleta dachowa;

Spryskiwacz przedniej szyby;

System ostrzegania o ciśnieniu w oponach.

26 HTR-IG 7,5 Klimatyzacja;

Odmgławiacz tylnej szyby;

Podgrzewacze siedzeń.

27 ECU-IG NO.4 7,5 Główny moduł ECU;

Lampka przypominająca o zapięciu pasa

bezpieczeństwa pasażera z przodu;

Ręczny system włączania i wyłączania

poduszki powietrznej;

Zewnętrzne lusterka wsteczne;

Czujnik wspomagania parkowania Toyoty.

28 ECU-IG NO.5 5 Elektryczne wspomaganie kierownicy
29 IGN 7,5 Inteligentny system wejścia i startu;

Światła stopu;

Elektronicznie sterowany układ hamulcowy;

System zarządzania energią.

30 S / HTR 15 Ogrzewacze siedzisk
31 METER 5 Licnzik i mierniki
32 A/BAG 7,5 System poduszek powietrznych SRS

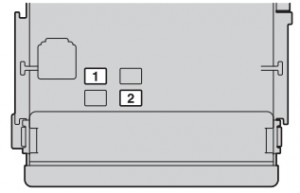

Skrzynka bezpieczników w przedziale pasażerskim – typ B (pod tablicą rozdzielczą)

Toyota Auris – bezpieczniki – przedział pasażerski typ B (model hybrydowy)
Bezpiecznik Amp [A] Opis
1 P / SEAT 30 Fotel elektryczny
2 DOOR NO.1 30 Elektrycznie sterowane szyby
