BMW 3 E36 i E35/5 (1990-2000) – skrzynka bezpieczników

BMW 3 E36 i E35/5 (1990-2000) – schemat skrzynki bezpieczników

Rok produkcji: 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000.

Bezpiecznik zapalniczki (gniazdo zasilania) w BMW 3 E36 i E35/5 (1990-2000) to bezpiecznik 32 w skrzynce bezpiecznikowej.

Przednia skrzynka rozdzielcza

BMW Seria 3 E36 i E35 / 5 – schemat skrzynki bezpieczników – skrzynka rozdzielcza przednia
Bezpiecznik Ampery [A] Opis
1 30 Elektrycznie uchylno-przesuwany dach (SHD)
2 15 od 9/93: Hak holowniczy
5 od 9/96: System sterowania silnikiem
3 30 Jednostka sterująca interwałem wycieraczek / spryskiwaczy tylnych (Touring, Compact)
Układ spryskiwaczy reflektorów (SRA)
Radio / HiFi (9/94 do 8/95)
4 15 Terminal przekaźnika odciążającego 15 (podgrzewane siedzenia)
5 30 Przełącznik regulacji siedzenia pasażera
6 20 Tylny przekaźnik odmgławiacza
30 Tylny przekaźnik odmgławiacza
7 5 Elektroniczny wskaźnik biegów
zamek centralny włącznik
kierowcy przełącznik blokady drzwi
zamek centralny (ZV) drzwi kierowcy napędu
moduł zamek centralny (ZVM)
zamek centralny (ZV) drzwi Napęd pasażera
przełącznik blokady drzwi pasażera
jednostka sterowania, pilot
zamka pokrywy z tyłu przekaźnika
centralny immobilizer tylną pokrywę (Touring)
Mikroprzełącznik pokrywy tylnej (mechaniczny miękki dach z możliwością zmiany dachu)
Zamek
miękkiej pokrywy otwieranej pokrywy Moduł miękkiego dachu z funkcją konwersji Moduł
sterowania antykradzieżowego (Alpine)
8 15 Przekaźnik
klaksonowy Moduł sterujący antykradzieżowy (Alpine)
9 20 Radio
Wzmacniacz HiFi
Subwoofer
Zmieniarka CD (do 8/93)
Zacisk przekaźnika odciążającego R (do 8/92)
10 30 Układ przeciwblokujący (ABS)
Automatyczna kontrola stabilności (ASC)
11 7,5 bez CCM:  Lewe światło mijania
z CCM:  Sprawdź moduł sterujący
12 7,5 bez CCM:  Prawe światło mijania
z CCM:  Sprawdź moduł sterujący
13 5 Przekaźnik komfortu (model dwudrzwiowy)
14 30 Moduł szyby po stronie kierowcy (do 8/93)
Moduł szyby po stronie pasażera (do 8/93)
Jednostka sterująca ZKE (ZKE IV; od 9/93)
15 15 Lewe światło przeciwmgielne
Prawe światło przeciwmgielne
Zestaw wskaźników
7,5 Lewe światło przeciwmgielne
Prawe światło przeciwmgielne
Zestaw wskaźników
16 5 Przekaźnik sprężarki klimatyzacji
Pomocniczy przekaźnik stopnia 1 wentylatora (przekaźnik normalnej prędkości)
Pomocniczy przekaźnik stopnia 2 wentylatora (przekaźnik wysokiej prędkości)
17 10 bez CCM:  włącznik świateł przeciwmgielnych (włącznik tylnych świateł przeciwmgielnych)
7,5 z CCM:  włącznik świateł przeciwmgielnych (włącznik tylnych świateł przeciwmgielnych)
18 15 Pompa paliwowa
19 15 do 8/92:  Skrzynka przekaźników ogrzewania / wentylacji postojowej
30 od 8/93:  Moduł przekaźnika
20 30 do 8/92:  Wyłącznik dmuchawy
od 9/92:
   bez wentylacji postojowej:  Przekaźnik dmuchawy grzewczej
   z wentylacją postojową:
Przekaźnik dmuchawy grzewczej
Niezależny przekaźnik wentylacji
21 5 Układ przeciwblokujący (ABS)
Automatyczna kontrola stabilności (ASC)
22 5 Włącznik
świateł Dioda kodująca światła do jazdy dziennej
23 5 Przełącznik kombinowany (kierunkowskaz / przełącznik świateł mijania) Zestaw
wskaźników
Przełącznik termiczny (LA, Japonia)
Jednostka sterująca ABS
Przekaźnik tylnego odmgławiacza
Wielofunkcyjny zegar / wyświetlacz pokładowy / komputer pokładowy
Zacisk przekaźnika
odciążającego 15 z IHKA:  automatyczna klimatyzacja
z sterowanie ogrzewaniem:
zawory wodne
regulator temperatury
24 10 Wyłącznik termiczny, podgrzewane dysze
Czujnik dachowania Sterownik
lusterka Sterownik
pomocy w parkowaniu
25 5 Wyłącznik
świateł Moduł przekaźnika światła dziennego (od 9/97)
Przekaźnik świateł drogowych (9/94 do 8/97)
Przekaźnik świateł mijania (9/92 do 8/94)
Lewy przekaźnik świateł postojowych (9/93 do 8/94 )
Przekaźnik prawego światła postojowego / oświetlenia tablicy rejestracyjnej (9/93 do 8/94)
26 15 do 8/92:
Przełącznik programu Złącze
pomocnicze (USA)
Przełącznik zakresu automatycznej skrzyni biegów
Złącze diagnostyczne
Przełącznik świateł cofania (bez EGS)
10 od 9/92:
Przełącznik zakresu automatycznej skrzyni biegów Przełącznik
programu
Podgrzewanie paliwa (olej napędowy)
Przekaźnik wyłączający alternator (olej napędowy)
Złącze diagnostyczne
Przełącznik poziomu oleju, termiczny
czujnik tlenu i przekaźniki pompy powietrza
Przełącznik światła cofania
Jednostka sterująca SMG
Przekaźnik pompy
hydraulicznejModułhydrauliczny
Rozrusznik przekaźnik unieruchamiający
Podgrzewacz klapy przepustnicy
27 5 Zestaw wskaźników
28 5 z EGS:  przełącznik zakresu automatycznej skrzyni biegów
z SMG:
jednostka sterująca SMG
Elektroniczny wskaźnik
biegów Wskaźnik biegów, konsola środkowa
29 7,5 Lewe światło drogowe
30 7,5 Prawe światło drogowe
31 5 Zestaw wskaźników
Wyświetlacz pokładowy / zegar wielofunkcyjny
Komputer pokładowy
Zegar analogowy
Moduł
brzęczyka Elektroniczna jednostka sterująca immobilizera (EWS II; od 9/94)
Dioda antykradzieżowa (DWA)
Z IHKA:
zawory wodne
Automatyczna klimatyzacja
Z IHKR:
Panel sterowania IHKR
Zintegrowany moduł sterujący klimatyzacją
32 30 Przednia zapalniczka do cygar
Przekaźnik świateł do czytania
33 10 Wyłącznik zapłonu (stan na 9/93)
Gniazdo ładowania
Włącznik światła
Zmieniacz CD (stan na 9/93)
Telefon komórkowy
Przekaźnik ogrzewania zamka drzwi
Oświetlenie przedziału bagażowego Oświetlenie
wewnętrzne przedziału tylnego, środkowe (Touring)
Zespół oświetlenia prawego bagażnika (kompaktowy)
Oświetlenie wewnętrzne, prawe tylne (ze światłem do czytania) Oświetlenie
wewnętrzne, lewe tylne (z lampką do czytania)
Wewnętrzne / do czytania, przednie (z ZKE)
Sterownik ZKE (od 9/93)
Przednie lewe światło na nogi (przednie prawe światło
postojowe ) Lewe światło postojowe przekaźnik
Moduł szyby bocznej kierowcy (do 8/93)
34 15 Przekaźnik świateł awaryjnych
Czujnik alarmu zderzenia (z czujnikiem alarmu zderzeniowego)
35 25 z ZVM:  moduł centralnego zamka (ZVM)
ze  sterownikiem ZKE: ZKE
36 30 Moduł wycierania / mycia (Low II) / Moduł wycierania / mycia
37 10 Włącznik
świateł Prawe światło postojowe / przekaźnik oświetlenia tablicy rejestracyjnej
38 30 Układ przeciwblokujący (ABS)
Automatyczna kontrola stabilności (ASC)
39 7,5 Przekaźnik sprężarki klimatyzacji
40 30 Przełącznik regulacji fotela
kierowcy Przełącznik podparcia lędźwi kierowcy
41 30 Przekaźnik pomocniczego stopnia wentylatora 1 (niski; tylko olej napędowy)
Przekaźnik pomocniczy stopnia 2 wentylatora (wysoki)
42 7,5 Elektroniczne sterowanie fotelem
Czujnik zderzenia bocznego kierowcy Czujnik zderzenia bocznego
pasażera Czujnik
dachowania
Moduł diagnostyczny poduszki powietrznej
Przełącznik zapięcia pasa bezpieczeństwa kierowcy
43 5 Oświetlenie wewnętrzne, tylne prawe
Oświetlenie wewnętrzne, lewe tylne
Przełącznik górny Hifi
Moduł centralnego zamka (ZVM) Sterownik
ZKE
Przekaźnik dźwięku przestrzennego
Oświetlenie
lusterka do makijażu pasażera Oświetlenie lusterka do makijażu kierowcy Lampka
wewnętrzna / do czytania, przód
Moduł miękkiego dachu kabrioletu
Sterownik, pilot
Telefon komórkowy
Przekaźnik lampek do czytania
Moduł sterowania antykradzieżowego (Alpine)
44 15 Moduł
wycieraczek / spryskiwaczy (Low II) Moduł wycierania / spryskiwacza Tylna jednostka sterująca interwałem wycieraczek / spryskiwaczy (Touring, Compact)
Włącznik wycieraczek szyby przedniej (Touring, Compact)
Radio
Oświetlenie / włącznik
w schowku podręcznym radia Moduł podwójnego przekaźnika (do 8/95)
Zacisk przekaźnika odciążającego R (do 8/92)
45 7,5 Sprawdzić moduł sterujący Moduł
nadawczo-odbiorczy (EWS II; od 9/95)
Wyłącznik unieruchamiający rozrusznik (od 9/96)
Komputer pokładowy / Wielofunkcyjny zegar / Wyświetlacz pokładowy
Przekaźnik wycieraczek (do 8/95)
Przekaźnik silnika wycieraczek (do 8/95)
46 15 Przełącznik sprzęgła Zestaw
wskaźników
Przełącznik świateł hamowania
Moduł
tempomatu Przełącznik tempomatu
Złącze łącza danych (stan na 9/95)
Komputer pokładowy (BC-low)
Przekaźnik
R1 Przekaźnik pompy paliwa
Przekaźniki czujnika tlenu i pompy powietrza (M3)
Przekaźnik pompy powietrza wtórnego
Przekaźnik modułu sterującego silnika
Przekaźnik wyłączający alternator (olej napędowy)
R2 Przekaźnik modułu sterującego silnika
Przekaźnik pompy paliwa
R3 Przekaźnik czujnika tlenu
EKP i uruchom przekaźnik detektora
Przekaźnik silnika wycieraczek
Przekaźnik modułu sterującego silnika
Przekaźnik pompy powietrza wtórnego
Przekaźnik pompy dostawczej (olej napędowy)
R4 Przekaźnik klaksonowy
R5 Przekaźnik świateł przeciwmgielnych
R6 Przekaźnik świateł drogowych (do 8/93)
Przekaźnik świateł mijania (stan na 9/93)
R7 Przekaźnik świateł mijania (do 8/93)
Przekaźnik świateł drogowych (stan na 9/93)
Przekaźnik pompy powietrza wtórnego
R8 Przekaźnik świateł awaryjnych
R9 Przekaźnik dmuchawy
R10 Tylny przekaźnik odmgławiacza
R11 Przekaźnik ABS
R12 Przekaźnik silnika pompy ABS
Przekaźnik silnika pompy ABS, czasowy
R13 Pomocniczy przekaźnik stopnia 2 wentylatora (wysoka prędkość)
R14 Przekaźnik sprężarki klimatyzacji
R15 Pomocniczy przekaźnik stopnia 1 wentylatora (niska prędkość)

Nośnik przekaźnika pod lewą stroną deski rozdzielczej

BMW Seria 3 E36 i E35 / 5 – schemat skrzynki bezpieczników – wspornik przekaźnika pod lewą stroną deski rozdzielczej
Bezpiecznik Ampery [A] Opis
48 40 Pomocniczy przekaźnik stopnia 2 wentylatora (wysoka prędkość)
50 5 Zawór klapowy spalin Zawór
węglowy
Przekaźnik
R1 Niezależny przekaźnik wentylacji
R2 Podwójny przekaźnik (do 8/95)
R3 Czujnik alarmu zderzeniowego
R4 Moduł czyszczenia reflektorów / reflektorów przeciwmgielnych (SRA) (do 8/95)
Przekaźnik świateł drogowych
Sztafeta świateł do biegania dziennego
R5 Przekaźnik komfortu
Przekaźnik komfortu składanego szyberdachu
R6 Zacisk przekaźnika odciążającego R (do 8/92)

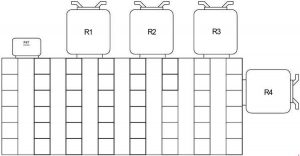

Listwa łączeniowa pod lewą stroną deski rozdzielczej

BMW Seria 3 E36 i E35 / 5 – schemat skrzynki bezpieczników – listwa łączeniowa pod lewą stroną deski rozdzielczej
Bezpiecznik Ampery [A] Opis
47 158 Przekaźnik klaksonowy (Alpine)
Komputer pokładowy
Moduł sterowania antykradzieżowego (Alpine)
Przekaźnik
R1 Zacisk przekaźnika odciążającego 15
Przekaźnik klaksonowy (kompaktowy)
R2 Przekaźnik świateł tylnych
Przekaźnik wycieraczek (do 8/95)
R3 Przekaźnik silnika wycieraczek (do 8/95)
R4 Przekaźnik na zawiasach
Przekaźnik rozrusznika (do 8/94)
Przekaźnik unieruchomienia rozrusznika (9/93 do 9/94)

Listwa łączeniowa pod prawą stroną deski rozdzielczej

BMW Seria 3 E36 i E35 / 5 – schemat skrzynki bezpieczników – listwa łączeniowa pod prawą stroną deski rozdzielczej
Numer Opis
R1 Prawe światło postojowe / przekaźnik oświetlenia tablicy rejestracyjnej
R2 Przekaźnik świateł postojowych lewych
Wyłącznik termiczny (LA, Japonia)
R3 Przekaźnik ogrzewania zamka drzwi
R4 Przekaźnik dmuchawy tylnej szyby OSTRZEŻENIE: Przypisanie zacisków i wiązek przewodów dla poszczególnych złączy będzie się różnić w zależności od poziomu wyposażenia pojazdu, modelu i rynku.
