BMW 535i – E34 (1991-1994) – skrzynka bezpieczników
BMW 535i – E34 (1991-1994) – schemat skrzynki bezpieczników
Rok produkcji: 1991, 1992, 1993, 1994.
Bezpieczniki zapalniczki (gniazda zasilania) w modelu BMW 535i – E34 to bezpiecznik nr 5 w przedniej skrzynce bezpiecznikowej.

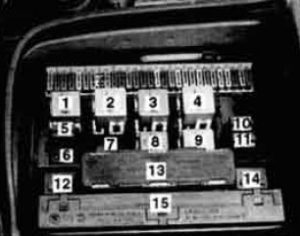

Przednia skrzynka rozdzielcza zasilania
Blok bezpieczników znajduje się w dolnej części tablicy rozdzielczej po stronie kierowcy.
| Numer | Opis |
| 1 | Wtyczka zwierająca klakson;
Telefon |
| 2) | Przekaźnik rozrusznika |
| 3) | Przekaźnik odciążający (zacisk R) |
| 4 | Przekaźnik dmuchawy |
| 5 | Przekaźnik pompy spryskiwacza |
| 6 | Przekaźnik ostrzeżeń telefonicznych |
| 7 | Przekaźnik ABS (np. 1994 · 95) |
| 8 | Przekaźnik odciążający (K 61) |
| 9 | Przekaźnik odciążający (K 15) |
| 10 | Przekaźnik pomocniczej pompy wodnej |
| 11 | Przekaźnik klaksonu |
| 12 | Przekaźnik świateł awaryjnych |
| 13 | Sprawdzanie modułu sterującego |
| 14 | Moduł kontroli awarii |
| 15 | Moduł sterujący lampą |
Tylna skrzynka rozdzielcza mocy
Tylna skrzynka rozdzielcza znajduje się pod poduszką tylnego siedzenia i zawiera bezpieczniki pomocnicze. przekaźniki. i moduły sterujące.
| Numer | Opis |
| 1 | Moduł przekaźnikowy |
| 2) | Moduł ogólny |
| 3) | Przekaźnik odmgławiacza tylnego |
| 4 | Przekaźnik wycieraczek |
| 5 | Przekaźnik ochrony zasilania elektrycznego |
| 6 | Bloki bezpieczników |
| 7 | Blok bezpieczników (1992 i później) |
Skrzynka elektroniki (E-box)
Skrzynka elektroniki lub skrzynka E · box znajduje się w prawym tylnym rogu komory silnika.
| Numer | Opis |
| 1 | Moduł sterujący ABS lub Slip (trakcja) |
| 2) | Moduł sterujący DME |
| 3) | Moduł tempomatu |
| 4 | Przekaźnik systemowy (główny) |
| 5 | Przekaźnik pompy paliwa |
| 6 | Przekaźnik podgrzewacza czujnika tlenu |
Pomocniczy panel przekaźników
Pomocniczy panel przekaźników jest zamontowany w lewym przednim rogu komory silnika.
| Numer | Opis |
| 1 | Moduł układu czyszczenia reflektorów i odmgławianie (Kanada) |
| 2) | Przekaźnik normalnej prędkości |
| 3) | Przekaźnik dużej prędkości |
| 4 | Przekaźnik ostrzeżenia dźwiękowego telefonu |
| 5 | Przekaźnik klimatyzacji |
| 6 | Bezpieczniki |
Pozycja bezpiecznika
Bezpieczniki od 1 do bezpiecznika 29 są zamontowane w przedniej skrzynce jonowej rozdzielczej mocy. Dodatkowe lokalizacje bezpieczników obejmują tylną skrzynkę rozdzielczą zasilania (bezpiecznik nr 30-37. I nr 40-47) oraz panel przekaźników pomocniczych (bezpiecznik nr 48. 49 lub # 55-56).
| Numer | Ampery [A] | Opis |
| 1 | 15 | ABS (patrz także Bezpiecznik 17);
Kontrola sprawdzania zestawu wskaźników (patrz także Bezpieczniki 15. 17. 20. 29); Monitor lampy (patrz także Bezpieczniki 2, 3, 5, 7, 10, 11, 13, 14, 15); Światła stopu; Tempomat (patrz także Bezpiecznik 17); Komputer pokładowy (patrz także Bezpieczniki 17, 20); Elektroniczne sterowanie przepustnicą (EML) (patrz także Bezpieczniki 17, 20); Elektroniczna kontrola transmisji (patrz także Bezpiecznik 12, 17). |
| 2) | 7,5 | Wtrysk paliwa (tylko silnik M60);
Reflektory/światła przeciwmgielne (patrz także Bezpieczniki 3, 4, 5, 7, 10, 11, 13, 14, 15, 24); Monitor lamp (patrz także bezpieczniki 1, 3, 4, 5, 7, 10, 11, 13, 14, 15); Włącznik świateł awaryjnych (patrz także Bezpieczniki 3, 6, 13, 14); Jednostka sterująca awarią (patrz także Bezpieczniki 6, 10, 11). |
| 3) | 7,5 | Reflektory/światła przeciwmgielne (patrz także Bezpieczniki 2, 5, 7, 10, 11, 13, 14, 24);
Monitor lamp (patrz także Bezpieczniki 1, 2, 4, 5, 7, 10, 11, 13, 14, 15); Kierunkowskazy i światła awaryjne (patrz także Bezpieczniki 2, 6, 13, 14); Spryskiwacz reflektorów (Kanada) (patrz także Bezpieczniki 4, 5, 17, 22, 24); Elektronika nadwozia (ZKE) (patrz również Bezpieczniki 4, 5, 17, 24, 30, 47). |
| 4 | 7,5 | Światła postojowe / tylne / do kabiny (patrz także Bezpieczniki 5, 15, 20);
Monitor lamp (patrz także Bezpieczniki 1, 2, 3, 5, 7, 10, 11, 13, 14, 15); Elektryczne lusterka (patrz także Bezpieczniki 5, 12); Spryskiwacz reflektorów (Kanada) (patrz także Bezpieczniki 3, 5, 17, 22, 24); Elektronika nadwozia (ZKE) (patrz również Bezpieczniki 3, 5, 17, 24, 30, 47). |
| 5 | 10 | Reflektory / światła przeciwmgielne (patrz także Bezpieczniki 2, 3, 7, 10, 11, 13, 14);
Spryskiwacz reflektorów (Kanada) (patrz także Bezpieczniki 3, 4, 17, 22, 24); Światła tylne i pod maską (patrz także Bezpieczniki 4, 15, 20); Oświetlenie tablicy rejestracyjnej (patrz także 15, 21); Oświetlenie schowka i zapalniczka samochodowa (patrz także Bezpieczniki 18, 21, 26); Oświetlenie wewnętrzna (patrz także Bezpieczniki 17, 18, 20, 21); Monitor lamp (patrz także Bezpieczniki 1, 2, 3, 4, 7, 10, 11, 13, 14, 15); Elektryczne lusterka (patrz także Bezpieczniki 4, 12); Elektronika nadwozia (ZKE) (patrz również Bezpieczniki 3, 5, 17, 24, 30, 47). |
| 6 | 15 | Kierunkowskazy i światła awaryjne (patrz także Bezpieczniki 2, 3, 13, 14);
Jednostka sterująca awarią (patrz także Bezpieczniki 2, 10, 11). |
| 7 | 15 | Reflektory/światła przeciwmgielne (patrz także Bezpieczniki 2, 3, 5, 10, 11, 13, 14, 15)
Monitor lampy (patrz także Bezpieczniki 1, 2, 3, 4, 5, 10, 11, 13, 14) |
| 8 | 7,5 | – |
| 9 | 15 | Klakson;
Zarządzanie klimatyzacją(IHKR) (patrz także Bezpieczniki 19, 20, 27, 29, 46); Telefon komórkowy (patrz także Bezpieczniki 18, 31); Wentylator pomocniczy (patrz także Bezpieczniki 25, 29). |
| 10 | 7,5 | Reflektory/światła przeciwmgielne (patrz także Bezpieczniki 2, 3, 5, 7, 11, 13, 14);
Monitor lamp (patrz także Bezpieczniki 1, 2, 3, 4, 5, 7, 11, 13, 14, 15); Jednostka sterująca awarią (patrz także Bezpieczniki 2, 10, 11). |
| 11 | 7,5 | Reflektory/światła przeciwmgielne (patrz także Bezpieczniki 2, 3, 5, 7, 10, 13, 14);
Monitor lampy (patrz także Bezpieczniki 1, 2, 3, 4, 5, 7, 10, 13, 14, 15); Jednostka sterująca awarią (patrz także Bezpieczniki 2, 10, 11). |
| 12 | 15 | Grzałki dysz spryskiwaczy przedniej szyby;
Światła zapasowe; Lusterka elektryczne; Miejsca pamięci (patrz także Bezpieczniki 16, 18, 42); Elektroniczna kontrola transmisji (patrz także Bezpiecznik 1, 17). |
| 13 | 7,5 | Reflektory /światła przeciwmgielne (patrz także Bezpieczniki 2, 3, 5, 7, 10,11, 14);
Kierunkowskazy/światła awaryjne (patrz także Bezpieczniki 2, 3, 6, 14); Monitor lamp (patrz także Bezpieczniki 1, 2, 3, 4, 5, 7, 10, 11, 14, 15). |
| 14 | 7,5 | Reflektory / światła przeciwmgielne (patrz także Bezpieczniki 2, 3, 5, 7, 10, 11, 13, 37);
Kierunkowskazy / światła awaryjne (patrz także Bezpieczniki 2, 3, 6, 13); Monitor lamp (patrz także Bezpieczniki 1, 2, 3, 4, 5, 7, 10, 11, 13, 15). |
| 15 | 7,5 | Światła postojowe / tylne (patrz także Bezpieczniki 4, 5, 20);
Oświetlenie tablicy rejestracyjnej (patrz także Bezpieczniki 5, 21); Światła stop (patrz także Bezpiecznik 1); Monitor lamp (patrz także Bezpieczniki 1, 2, 3, 4, 5, 7, 10, 11, 13, 14). |
| 16 | 30 | Podgrzewane siedzenia;
Miejsca pamięci (patrz także Bezpieczniki 12, 18, 42); Podparcie lędźwi. |
| 17 | 7,5 | Wtrysk paliwa (patrz także Bezpiecznik 23);
System ładowania; Rozrusznik (?); Wentylator skrzynki elektrycznej (patrz także Bezpiecznik 28); Sterowanie elektroniczną skrzynią biegów (patrz także Bezpieczniki 1, 12); ABSlTraction (patrz także Bezpiecznik 1); Ogrzewanie zamka drzwi (patrz także Bezpiecznik 30); Podnośniki szyb (patrz także Bezpieczniki 30, 31, 47); Elektryczny szyberdach (patrz także Bezpieczniki 30, 31, 47); Spryskiwacz reflektorów (Kanada) (patrz także Bezpieczniki 3, 4, 5, 22, 24); Zestaw wskaźników i kontrolki (patrz także Bezpieczniki 1, 17, 20, 29); Monitor lamp (patrz także Bezpieczniki 2, 3, 4, 5, 7, 10, 11, 13, 14, 15); Światła stop (patrz także bezpiecznik 15); Oświetlenie wewnętrzna (patrz także Bezpieczniki 5, 18, 21, 30, 44); Elektroniczne sterowanie przepustnicą (EML) (patrz także Bezpieczniki 1, 20); Tempomat (patrz także Bezpiecznik 1); Komputer pokładowy, Monitor lamp (patrz także Bezpieczniki 1, 20); Moduł elektroniki centralnej (ZKE) (patrz także Bezpieczniki 3, 4, 5, 24, 30, 47). |
| 18 | 15 | Oświetlenie wewnętrzne (patrz także Bezpieczniki 5, 17, 21, 30, 44);
Światło schowka / zapalniczki (patrz także Bezpieczniki 5, 21, 26); Radio / odtwarzacz CD (patrz także Bezpiecznik 41); Telefon komórkowy (patrz także Bezpieczniki 9, 31); Miejsca pamięci (patrz także Bezpieczniki 12, 16, 42); System antykradzieżowy (Alpine) (patrz także Bezpiecznik 21); Blokowanie pilota. |
| 19 | 30 | Zintegrowane rozporządzenie w sprawie kontroli klimatu (IHKR) (patrz także Bezpieczniki 9. 20. 27, 29, 46) |
| 20 | 7,5 | Zestaw wskaźników / kontrola kontroli (patrz także Bezpieczniki 1, 17, 29);
Światła postojowe / tylne / kabiny (patrz także Bezpieczniki 4, 5, 15); Oświetlenie wewnętrzne (patrz także Bezpieczniki 5, 17, 18, 21, 30) Zintegrowane rozporządzenie w sprawie kontroli klimatu (IHKR) (patrz także Bezpieczniki 9, 19, 27, 29, 46); Komputer pokładowy (patrz także Bezpieczniki 1, 17); Elektroniczne sterowanie przepustnicą (EML) (patrz także Bezpieczniki 1, 17). |
| 21 | 7,5 | Oświetlenie tablicy rejestracyjnej (patrz także Bezpieczniki 5, 15);
Oświetlenie wewnętrzna (patrz także Bezpieczniki 5, 17, 18, 30, 44); Światło schowka / zapalniczki (patrz także Bezpieczniki 5, 18, 26); System antykradzieżowy (Alpine) (patrz także Bezpiecznik 18). |
| 22 | 30 | Kontrola ciśnienia wycieraczki przedniej szyby (ADV) (patrz także Bezpieczniki 15, 44);
Spryskiwacz reflektorów (Kanada) (patrz także Bezpieczniki 3, 4, 5, 17, 24). |
| 23 | 15 | Wtrysk paliwa / pompa paliwa (patrz także Bezpiecznik 17) |
| 24 | 10 | System czyszczenia reflektorów (poza USA);
Sterowanie wycieraczkami przedniej szyby (SWSI (patrz także Bezpiecznik 44); Elektronika korpusu centralnego (ZKE) (patrz także Bezpieczniki 3, 4, 5, 17, 30, 47). |
| 25 | 30 | Wentylator pomocniczy (patrz także Bezpiecznik 29) |
| 26 | 30 | Światło schowka / zapalniczki (patrz także Bezpieczniki 5, 18, 21) |
| 27 | 7,5 | Zintegrowane rozporządzenie w sprawie kontroli klimatu (IHKR) (patrz także Bezpieczniki 9, 19, 20, 29, 46) |
| 28 | 15 | Wentylator E-box (również Bezpiecznik 17);
System ładowania (patrz także Bezpiecznik 17); Ogrzewanie siedzenia; Ogrzewana tylna szyba; Wspomaganie kierownicy (Servotronic). |
| 29 | 7,5 | Zintegrowane rozporządzenie w sprawie kontroli klimatu (IHKR) (patrz także Bezpieczniki 9, 19, 20, 24, 27, 46);
Wentylator pomocniczy (patrz także Bezpiecznik 25); Zestaw wskaźników / kontrolki (patrz także Bezpieczniki 1, 17, 20). |
| 30 | 7,5 | Ogrzewanie zamka drzwi (patrz także Bezpiecznik 17);
Centralny zamek (patrz także Bezpiecznik 31, 47); Podnośniki szyb (patrz także Bezpiecznik 17, 31, 47); Elektryczny szyberdach (patrz także Bezpieczniki 17, 31, 47); Zestaw elektroniki centralnej (ZKE) (patrz także Bezpieczniki 3, 4, 5, 17, 24, 47); Oświetlenie wewnętrzne (patrz także Bezpieczniki 5, 17, 18, 20, 21). |
| 31 | 7,5 | Centralny zamek (patrz także Bezpieczniki 30, 47);
Podnośniki szyb (patrz także Bezpieczniki 17, 30, 47); Elektryczny szyberdach (patrz także Bezpieczniki 17, 30, 47); Telefon komórkowy (patrz także Bezpieczniki 9, 18). |
| 32 | 7,5 | – |
| 34 | 20 | Elektryczna regulacja kolumny kierownicy |
| 35 | 30 | Centralny zamek |
| 37 | 20 | Sterowanie wycieraczek / spryskiwaczy tylnej szyby (Touring) |
| 40 | 15 | – |
| 41 | 30 | Radio / odtwarzacz CD (patrz także Bezpiecznik 18);
Podgrzewane siedzenia. |
| 42 | 30 | Elektryczne fotele (patrz także Bezpiecznik 43);
Miejsca pamięci (patrz także Bezpieczniki 12, 16, 18). |
| 43 | 30 | Elektryczne fotele (patrz także Bezpiecznik 42) |
| 44 | 30 | Sterowanie wycieraczek przedniej szyby (SWS) (patrz także Bezpiecznik 24);
Kontrola ciśnienia wycieraczek (SWS) (patrz także Bezpiecznik 15, 22). |
| 46 | 30 | Zintegrowane rozporządzenie w sprawie kontroli klimatu (IHKR) (patrz także Bezpieczniki 9, 19, 20, 27, 29) |
| 47 | 30 | Elektronika nadwozia (ZKE) (patrz także Bezpieczniki 3, 4, 5, 17,24, 30);
Elektryczny szyberdach (patrz także Bezpieczniki 17, 30, 31); Podnośniki szyb (patrz także Bezpieczniki 17, 30,31); Centralny zamek (patrz także Bezpieczniki 30, 31). |
| 48 | 15 | – |
| 49 | – | – |
