Toyota Highlander Hybrid (2008) – skrzynka bezpieczników
Toyota Highlander Hybrid (2008) – schemat skrzynki bezpieczników
Rok produkcji: 2008.
Bezpiecznik zapalniczki (gniazdo zasilania) w Toyocie Highlander Hybrid (2008) to bezpiecznik 27 i 28? w skrzynce bezpiecznikowej na tablicy przyrządów (blok bezpieczników).
Komora silnika

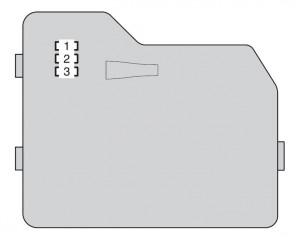

Typ A (blok bezpieczników z tyłu pokrywy)

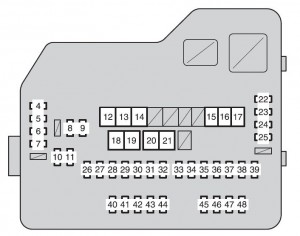

Typ A (blok bezpiecznikowy)
| Bezpiecznik | Amp [A] | Opis | |
| 1 | SPARE | 7,5 | Zapasowy bezpiecznik |
| 2 | SPARE | 15 | Zapasowy bezpiecznik |
| 3 | SPARE | 25 | Zapasowy bezpiecznik |
| 4 | DEF RLY | 10 | Odmgławiacz tylnej szyby |
| 5 | MIR HTR | 20 | MIR HTR (15 A) |
| 6 | P/OUT | 20 | Gniazdo zasilania |
| 7 | DOOR 1 | 25 | System komunikacji multipleksowej |
| 8 | IGCT NO.3 | 10 | Wieloportowy układ wtrysku paliwa;
Sekwencyjny wieloportowy układ wtrysku paliwa. |
| 9 | EFI NO.3 | 10 | Wieloportowy układ wtrysku paliwa;
Sekwencyjny wieloportowy układ wtrysku paliwa. |
| 10 | INJ NO.1 | 15 | System startowy |
| 11 | INJ NO.2 | 10 | Wieloportowy układ wtrysku paliwa;
Sekwencyjny wieloportowy układ wtrysku paliwa. |
| 12 | HTR | 50 | System klimatyzacji |
| 13 | FAN NO.2 | 50 | Elektryczny wentylator chłodzący |
| 14 | FAN NO.1 | 50 | Elektryczny wentylator chłodzący |
| 15 | RR CLR | 40 | System klimatyzacji |
| 16 | RR DEF | 30 | Odmgławiacz tylnej szyby |
| 17 | PBD | 30 | Zasilanie tylne drzwi |
| 18 | DC / DC | 140 | MIR HTR, P/OUT, DOOR 1,
HTR, RR DEF, FAN MAIN, PTC NO.1, RR CLR, PTC NO.2, PTC NO.3, PBD |
| 19 | EPS | 80 | Elektryczne wspomaganie kierownicy |
| 20 | ABS MTR1 | 50 | Układ hamulcowy |
| 21 | ABS MTR2 | 50 | Układ hamulcowy |
| 22 | CRT | 10 | System rozrywki na tylnych siedzeniach |
| 23 | RADIO1 | 15 | System nagłośnieniowy |
| 24 | ECU-B | 10 | Czujnik skrętu;
Wskaźniki i mierniki; System klimatyzacji; Jednostka główna ECU; Pilot bezprzewodowy; System inteligentnego klucza; Tylne drzwi z zasilaniem; Pokładowy system diagnostyczny. |
| 25 | DOME | 10 | Oświetlenie próżności;
Oświetlenie osobiste; Oświetlenie wewnętrzne; Wskaźniki i mierniki; Dodatkowe oświetlenie drzwi; Tylne drzwi zasilane. |
| 26 | AMP | 15 | System nagłośnieniowy |
| 27 | TOWING | 30 | Światła przyczepy |
| 28 | IG2 | 25 | WTR NR 1, WTR NR 2 |
| 29 | STR LOCK | 20 | System blokady kierownicy |
| 30 | IGCT | 30 | IGCT nr 2, IGCT nr 3, INV-W / P, EFI nr 3 |
| 31 | HAZ | 15 | Włącz światła sygnalizacyjne |
| 32 | ABS NO.3 | 15 | Elektronicznie sterowany układ hamulcowy |
| 33 | ABS NO.2 | 10 | Elektronicznie sterowany układ hamulcowy |
| 34 | ABS NO.1 | 10 | Kondensator |
| 35 | OIL PMP | 10 | Układ chłodzenia płynu mostu pędnego |
| 36 | BATT FAN | 15 | System hybrydowy |
| 37 | G / H | 10 | Szklany luk;
System komunikacji multipleksowej. |
| 38 | DC / DC-S | 10 | System hybrydowy |
| 39 | AM2 | 7,5 | System komunikacji multipleksowej |
| 40 | H-LP LH | 15 | Reflektor lewy (światło drogowe) |
| 41 | H-LP RH | 15 | Reflektor prawy (światło drogowe) |
| 42 | H-LP LL | 15 | Reflektor lewy (światło mijania) |
| 43 | H-LP RL | 15 | Reflektor prawy (światło mijania) |
| 44 | HORN | 10 | Klakson |
| 45 | EFI NO.1 | 10 | Wieloportowy układ wtrysku paliwa;
Sekwencyjny wieloportowy układ wtrysku paliwa; System inteligentnego klucza. |
| 46 | ETCS | 10 | Wieloportowy układ wtrysku paliwa;
Sekwencyjny wieloportowy układ wtrysku paliwa; Elektroniczny układ sterowania przepustnicą |
| 47 | A / F | 20 | Czujnik stosunku powietrza do paliwa |
| 48 | S-HORN | 7,5 | Klakson |

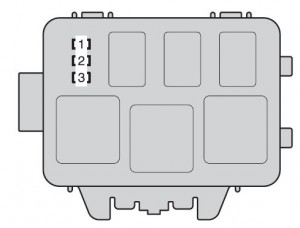

Typ B (jeśli jest na wyposażeniu)
| Bezpiecznik | Amp [A] | Opis | |
| 1 | INV-W / P | 15 | System hybrydowy |
| 2 | IGCT NO.2 | 7,5 | System hybrydowy |
| 3 | A / CD | 10 | System klimatyzacji |
Pod tablicą rozdzielczą

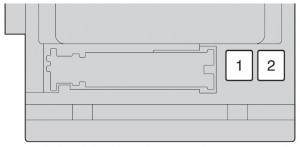

Przednia strona bloku bezpieczników

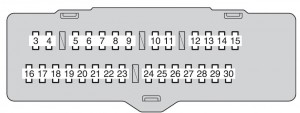

Blok bezpieczników
| Bezpiecznik | Amp [A] | Opis | |
| 1 | P / SEAT | 30 | Fotel elektryczny |
| 2 | POWER | 30 | Elektrycznie sterowane szyby |
| 3 | RR DOOR RH | 25 | Elektrycznie sterowane szyby |
| 4 | RR DOOR LH | 25 | Elektrycznie sterowane szyby |
| 5 | FR FOG | 15 | Przednie światła przeciwmgielne |
| 6 | OBD | 7,5 | System diagnostyki pokładowej |
| 7 | FR DEF | 25 | Odmrażacz wycieraczek szyby przedniej |
| 8 | STOP | 10 | Światła stopu |
| 9 | DOOR NO.2 | 25 | Elektrycznie sterowane szyby |
| 10 | AM1 | 7,5 | Pompa wodna |
| 11 | RR FOG | 7,5 | Brak obwodu |
| 12 | FUEL OPN | 7,5 | Otwieracz drzwi wlewu paliwa |
| 13 | S/ROOF | 30 | Elektryczny szyberdach |
| 14 | TAIL | 15 | Światła postojowe;
Światła tylne; Oświetlenie tablicy rejestracyjnej; Przednie światła przeciwmgielne; Światła przyczepy. |
| 15 | PANEL | 7,5 | Oświetlenie schowka podręcznego;
Światła awaryjne; System audio; Odmgławiacze zewnętrznych lusterek wstecznych; System elektrycznie zamykanych drzwi; Podgrzewacze siedzeń; System rozrywki dla tylnych siedzeń; Pokrętło sterowania oświetleniem na tablicy rozdzielczej; Sterowany elektronicznie przełącznik skrzyni biegów; Skrzynia biegów; Przełączniki kierownicy. |
| 16 | ECU IG NO.1 | 10 | System komunikacji Multiplex;
Elektryczny szyberdach; Elektronicznie sterowany system transmisji; Tylne drzwi elektryczne; Podgrzewacze siedzeń; System ostrzegania o ciśnieniu w oponach; Elektroniczne wspomaganie kierownicy; Skrzynia biegów. |
| 17 | ECU IG NO.2 | 7,5 | VDIM |
| 18 | A/C NO.2 | 10 | Klimatyzacja;
FAN NO.1; FAN NO.2. |
| 19 | WASH | 20 | Wycieraczki i spryskiwacze przedniej szyby |
| 20 | S-HTR | 20 | Ogrzewacze siedzisk |
| 21 | GAUGE NO.1 | 10 | System audio;
Odmgławiacze zewnętrznego lusterka wstecznego; Światła cofania; System ładowania; Światła awaryjne; System kontroli trakcji; Pokrętło sterowania oświetleniem tablicy przyrządów; Odmrażacz wycieraczek szyby przedniej. |
| 22 | FR WIP | 30 | Wycieraczki i spryskiwacze przedniej szyby |
| 23 | RR WIP | 15 | Wycieraczka i spryskiwacz tylnej szyby |
| 24 | IGN | 10 | Wieloportowy układ wtrysku paliwa;
Sekwencyjny wieloportowy układ wtrysku paliwa; Układ blokady kierownicy; System inteligentnego kluczyka; System poduszek powietrznych SRS. |
| 25 | GAUGE NO.2 | 7,5 | Wskaźniki i mierniki;
Monitor widoku z tyłu. |
| 26 | ECU-ACCESSORY | 7,5 | Elektryczne lusterko wsteczne;
System blokady zmiany biegów; System inteligentnego kluczyka. |
| 27 | ACCESSORY SOCK NO.1 | 10 | Gniazdo zasilania |
| 28 | ACCESSORY SOCK NO.2 | 20 | Gniazdo zasilania |
| 29 | RADIO NO.2 | 7,5 | System audio;
System rozrywki na tylnych siedzeniach; System ładowania; Oświetlenie wewnętrzne; Oświetlenie osobiste. |
| 30 | MIR HTR | 15 | Odmgławiacze zewnętrznego lusterka wstecznego |
