Toyota Highlander XU40 (2009-2010) – skrzynka bezpieczników

Toyota Highlander XU40 (2009-2010) – schemat skrzynki bezpieczników

Rok produkcji: 2009, 2010.

Bezpiecznik zapalniczki (gniazdo zasilania) w Toyocie Highlander XU40 (2009-2010) to bezpiecznik 23 w skrzynce bezpiecznikowej

Komora silnika

Typ A (blok bezpieczników z tyłu pokrywy)

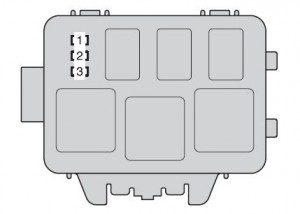

Toyota Highlander – bezpieczniki – komora silnika (typ A – skrzynka bezpieczników z tyłu pokrywy)

Typ A (blok bezpiecznikowy)

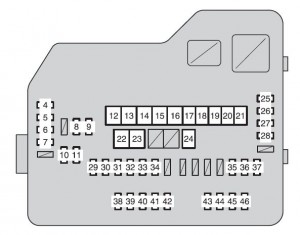

Toyota Highlander – bezpieczniki – komora silnika (typ A – skrzynka bezpieczników)
Bezpiecznik Amp [A] Opis
1 SPARE 7,5 Zapasowy bezpiecznik
2 SPARE 15 Zapasowy bezpiecznik
3 SPARE 25 Zapasowy bezpiecznik
4 DEF RLY 10 Odmgławiacz tylnej szyby
5 MIR HTR 20 MIR HTR (15 A)
6 P/OUT 20 Gniazdo zasilania
7 DOOR 1 25 System komunikacji multipleksowej
8 EFI NO.2 10 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

9 EFI NO.3 10 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

10 INJ NO.1 15 System startowy
11 INJ NO.2 10 System startowy
12 HTR 50 System klimatyzacji
13 VSC NO.1 50 Ulepszony system kontroli stabilności pojazdu
14 FAN MAIN 50 Elektryczny wentylator chłodzący
15 VSC NO.2 30 Ulepszony system kontroli stabilności pojazdu
16 PTC NO.1 50 Grzałka PTC
17 PTC NO.2 30 Grzałka PTC
18 PTC NO.3 30 Grzałka PTC
19 RR CLR 40 System klimatyzacji
20 RR DEF 30 Odmgławiacz tylnej szyby
21 PBD 30 Zasilanie tylne drzwi
22 ALT 140 MIR HTR, P/OUT, DOOR 1,

HTR, RR DEF, FAN MAIN,

ABS NO.1, PTC NO.1, RR CLR,

PTC NO.2, PTC NO.3, ABS NO.2,

PBD.

23 EPS 80 Elektryczne wspomaganie kierownicy
24 ST 30 System startowy
25 CRT 10 System rozrywki na tylnych siedzeniach
26 RADIO1 158 System nagłośnieniowy
27 ECU-B 10 Czujnik skrętu;

Wskaźniki i mierniki;

Zegar;

System klimatyzacji;

ECU głównego nadwozia;

Pilot bezprzewodowy;

System inteligentnego klucza;

Tylne drzwi zasilane;

System diagnostyki pokładowej.

28 DOME 10 Światła próżności;

Oświetlenie osobiste;

Oświetlenie wewnętrzne;

Wskaźniki i mierniki;

Lampka wyłącznika silnika;

Dodatkowe oświetlenie drzwi;

Tylne drzwi zasilane.

29 AMP 15 System nagłośnieniowy
30 TOWING 30 Światła przyczepy
31 IG2 25 WTR NR 1, WTR NR 2
32 STR LOCK 20 System blokady kierownicy
33 EFI MAIN 25 EFI NR 2, EFI NR 3
34 HAZ 15 Włącz światła sygnalizacyjne
35 G / H 10 System zamka elektrycznego;

System komunikacji multipleksowej.

36 ALT-S 7,5 System ładowania
37 AM2 7,5 System komunikacji multipleksowej
38 H-LP LH 15 Reflektor lewy (światło drogowe)
39 H-LP RH 15 Reflektor prawy (światło drogowe)
40 H-LP LL 15 Reflektor lewy (światło mijania)
41 H-LP RL 15 Reflektor prawy (światło mijania)
42 HORN 10 Klakson
43 EFI NO.1 10 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

System inteligentnego klucza.

44 ETCS 10 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Elektroniczny układ sterowania przepustnicą

45 A / F 20 Czujnik stosunku powietrza do paliwa
46 S-HORN 7,5 Klakson

Typ B (jeśli jest na wyposażeniu)

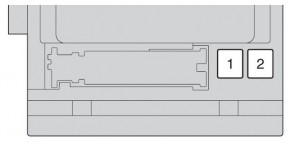

Toyota Highlander – bezpieczniki – komora silnika (typ B)
Bezpiecznik Amp [A] Opis
1 INV-W / P 15 Brak obwodu
2 IGCT NO.2 7,5 Brak obwodu
3 A / CD 10 Brak obwodu

Pod tablicą rozdzielczą

Przednia strona bloku bezpieczników

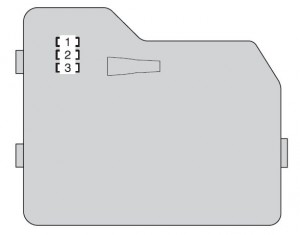

Toyota Highlander – bezpieczniki – tablica przyrządów (skrzynka bezpieczników)

Blok bezpieczników

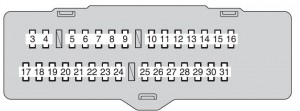

Toyota Highlander – bezpieczniki – tablica przyrządów (przednia strona bloku bezpieczników)
Bezpiecznik Amp [A] Opis
1 P / SEAT 30 Fotel elektryczny
2 POWER 30 Elektrycznie sterowane szyby
3 RR DOOR RH 25 Elektrycznie sterowane szyby
4 RR DOOR LH 25 Elektrycznie sterowane szyby
5 FR FOG 15 Przednie światła przeciwmgielne
6 OBD 7,5 System diagnostyki pokładowej
7 FR DEF 25 Odmrażacz wycieraczek szyby przedniej
8 STOP 10 Światła stopu;

Ulepszony system kontroli stabilności pojazdu.

9 DOOR NO.2 25 Elektrycznie sterowane szyby
10 AM1 7,5 System startowy
11 RR FOG 7,5 Brak obwodu
12 A / C NO. 1 10 System klimatyzacji
13 FUEL OPN 7,5 Brak obwodu
14 S/ROOF 30 Elektryczny szyberdach
15 TAIL 15 Światła postojowe;

Światła tylne;

Oświetlenie tablicy rejestracyjnej;

Przednie światła przeciwmgielne;

Światła przyczepy.

16 PANEL 7,5 Oświetlenie schowka na rękawiczki;

Światła awaryjne;

System audio;

Odmgławiacze zewnętrznych lusterek wstecznych;

Zegar;

System zamka drzwi;

Podgrzewacze siedzeń;

System rozrywki na tylnych siedzeniach;

Ulepszony system kontroli stabilności pojazdu;

Pokrętło sterowania oświetleniem na tablicy rozdzielczej;

Elektronicznie sterowany przełącznik skrzyni biegów;

Automatyczna skrzynia biegów;

System wspomagania zjazdu;

Przełączniki kierownicy.

17 ECU IG NO.1 10 System komunikacji Multiplex;

Elektryczny szyberdach;

Elektronicznie sterowana automatyczna skrzynia biegów;

Elektrycznie sterowane tylne drzwi;

Podgrzewacze siedzeń;

System ostrzegania o ciśnieniu w oponach;

Elektroniczne wspomaganie kierownicy;

Automatyczna skrzynia biegów.

18 ECU IG NO.2 7,5 Ulepszony system kontroli stabilności pojazdu
19 A/C NO.2 10 System klimatyzacji
20 WASH 20 Wycieraczki i spryskiwacze przedniej szyby
21 S-HTR 20 Ogrzewacze siedzisk
22 GAUGE NO.1 10 System audio;

Odmgławiacze zewnętrznych lusterek wstecznych;

Światła cofania;

System ładowania;

Światła awaryjne;

System kontroli trakcji;

Pokrętło sterowania oświetleniem tablicy rozdzielczej;

Odmrażacz wycieraczek szyby przedniej.

23 FR WIP 30 Wycieraczki i spryskiwacze przedniej szyby
24 RR WIP 15 Wycieraczka i spryskiwacz tylnej szyby
25 IGN 10 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Układ blokady kierownicy;

Układ przeciwblokujący;

System inteligentnego kluczyka;

System poduszek powietrznych SRS.

26 GAUGE NO.2 7,5 Licznik i mierniki;

Monitor tylny.

27 ECU-ACC 7,5 Elektryczne lusterko wsteczne;

System blokady zmiany biegów;

System inteligentnego kluczyka.

28 ACC SOCK NO.1 10 Gniazdo zasilania
29 ACC SOCK NO.2 20 Gniazdo zasilania
30 RADIO NO.2 7,5 System audio;

Zegar;

System rozrywki na tylnych siedzeniach;

System ładowania;

Oświetlenie wewnętrzne;

Oświetlenie osobiste.

31 MIR HTR 15 Odmgławiacze zewnętrznego lusterka wstecznego
