Toyota Highlander XU20 (2000-2003) – skrzynka bezpieczników
Toyota Highlander XU20 (2000-2003) – schemat skrzynki bezpieczników
Rok produkcji: 2000, 2001, 2002, 2003.
Bezpiecznik zapalniczki (gniazdo zasilania) w Toyocie Highlander XU20 (2000-2003) to bezpiecznik 23 w skrzynce bezpiecznikowej.

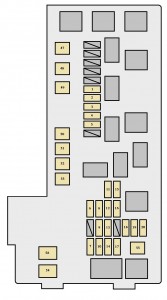

Komora silnika

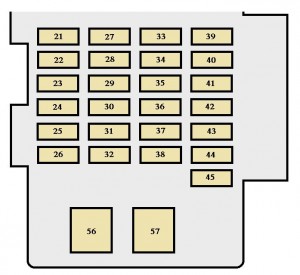

Tablica przyrządów

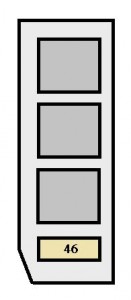

Komora silnika (z systemem świateł do jazdy dziennej)
Bezpieczniki (typ A)
| Bezpiecznik | Amp [A] | Opis | |
| 1 | STARTER | 7,5 | Wieloportowy układ wtrysku paliwa;
Sekwencyjny wieloportowy układ wtrysku paliwa. |
| 2 | ABS3 | 7,5 | System kontroli poślizgu pojazdu |
| 3 | HEAD LP RH LWR | 15 | Reflektor prawy (światło mijania) |
| 4 | HEAD LP LH LWR | 15 | Reflektor lewy (światło mijania) |
| 5 | A / F | 25 | Czujnik stosunku powietrza do paliwa |
| 6 | ALT-S | 7,5 | System ładowania |
| 7 | TOWING | 20 | Światła przyczepy |
| 8 | HORN | 10 | Klakson |
| 9 | SECURITY | 15 | System odstraszający przed kradzieżą |
| 10 | HEAD LP RH UPR | 10 | Reflektor prawy (światło drogowe) |
| 11 | ECU − B | 7,5 | System odstraszający przed kradzieżą;
System klimatyzacji; System kontroli poślizgu pojazdu; Wskaźniki i mierniki; Bezprzewodowy system zdalnego sterowania; Elektrycznie sterowany zamek drzwi. |
| 12 | EFI | 20 | Wieloportowy układ wtrysku paliwa;
Sekwencyjny wieloportowy układ wtrysku paliwa; Pompa paliwa; Układ immobilizera silnika. |
| 13 | DOOR LOCK | 25 | System zamka elektrycznego;
System odstraszający od kradzieży. |
| 14 | HEAD LP LH UPR | 10 | Reflektor lewy (światło drogowe) |
| 15 | RADIO NO.1 | 25 | Samochodowy system audio |
| 16 | DOME | 10 | Oświetlenie osobiste;
Oświetlenie wewnętrzne; Oświetlenie lusterka kosmetycznego; Lampka zapłonu; Bezprzewodowy system zdalnego sterowania; Wskaźniki i mierniki. |
| 17 | HAZARD | 15 | Światła awaryjne;
Oświetlenie tablicy przyrządów. |
| 18 | SPARE | 7,5 | Zapasowy bezpiecznik |
| 19 | SPARE | 15 | Zapasowy bezpiecznik |
| 20 | SPARE | 25 | Zapasowy bezpiecznik |
| 21 | IGN | 7,5 | Wskaźniki i mierniki;
System poduszek powietrznych SRS. |
| 22 | RADIO NO.2 | 7,5 | Samochodowy system audio |
| 23 | CIG | 15 | Zapalniczka |
| 24 | D RR DOOR | 20 | Elektrycznie sterowane szyby |
| 25 | PWR OUTLET | 15 | Gniazdka elektryczne |
| 26 | FR FOG | 10 | Przednie światła przeciwmgielne |
| 27 | SRS − IG | 15 | System poduszek powietrznych SRS |
| 28 | ECU-IG | 15 | Elektryczny szyberdach;
Układ przeciwblokujący; System kontroli poślizgu pojazdu; System blokady zmiany biegów; System ładowania; Tempomat; Światła awaryjne; Układ rozruchowy. |
| 29 | WIPER | 25 | Wycieraczki i spryskiwacze przedniej szyby |
| 30 | P RR DOOR | 20 | Elektrycznie sterowane szyby |
| 31 | P FR DOOR | 25 | Elektrycznie sterowane szyby;
Dodatkowe oświetlenie drzwi; System zamka elektrycznego. |
| 32 | S/ROOF | 20 | Elektryczny szyberdach |
| 33 | HEATER | 15 | Układ klimatyzacji;
Elektryczny wentylator chłodzący; Odmgławiacz tylnego lusterka wstecznego; Odmgławiacz zewnętrznego lusterka wstecznego; Wskaźniki i mierniki. |
| 34 | IG1 | 7,5 | Zapasowe światła;
System kontroli poślizgu pojazdu; Wieloportowy układ wtrysku paliwa; Sekwencyjny wieloportowy układ wtrysku paliwa; Zewnętrzne podgrzewacze lusterek wstecznych; System blokady drzwi; Bezprzewodowy system zdalnego sterowania. |
| 35 | RR WIP | 15 | Wycieraczka tylnej szyby |
| 36 | STOP | 20 | Światła stopu;
Wysoko zamontowane światło stopu; Układ przeciwblokujący; System kontroli poślizgu pojazdu; System blokady zmiany biegów; Tempomat; Wieloportowy układ wtrysku paliwa; Sekwencyjny wieloportowy układ wtrysku paliwa. |
| 37 | OBD | 7,5 | System diagnostyki pokładowej |
| 38 | SEAT HTR | 15 | Ogrzewacze siedzisk |
| 39 | IG2 | 15 | Wieloportowy układ wtrysku paliwa;
Sekwencyjny wieloportowy układ wtrysku paliwa; Układ ładowania; Układ rozrusznika. |
| 40 | WASHER | 20 | Kontrolka ostrzegawcza poziomu płynu do spryskiwaczy |
| 41 | RR FOG | 7,5 | Brak obwodu |
| 42 | FR DEF | 20 | Układ klimatyzacji;
Odmgławiacze lusterek zewnętrznych. |
| 43 | D FR DOOR | 20 | Elektrycznie sterowane szyby;
Dodatkowe oświetlenie drzwi. |
| 44 | TAIL | 10 | Światła tylne;
Oświetlenie tablicy rejestracyjnej; Oświetlenie tablicy przyrządów; Przednie światła przeciwmgielne; Przednie boczne światła obrysowe; Tylne boczne światła obrysowe; Światła postojowe. |
| 45 | PANEL | 7,5 | Oświetlenie tablicy przyrządów |
| 46 | DRL | 7,5 | System świateł do jazdy dziennej |
Bezpieczniki (typ B)
| Bezpiecznik | Amp [A] | Opis | |
| 47 | AM2 | 30 | Wieloportowy układ wtrysku paliwa;
Sekwencyjny wieloportowy układ wtrysku paliwa; Układ rozruchowy. |
| 48 | ABS2 | 40 | Układ przeciwblokujący;
System kontroli poślizgu pojazdu. |
| 49 | ABS1 | 40 | Układ przeciwblokujący;
System kontroli poślizgu pojazdu. |
| 50 | HEATER | 50 | System klimatyzacji |
| 51 | RDI | 30 | Elektryczne wentylatory chłodzące |
| 52 | RR DEF | 30 | Odmgławiacze tylnej szyby |
| 53 | CDS | 30 | Elektryczne wentylatory chłodzące |
| 54 | RDI | 50 | Brak obwodu |
| 55 | MAIN | 40 | Bezpieczniki „HEAD LP RH LWR”, „HEAD LP LH LWR”,
„HEAD LP RH UPR” i „HEAD LP LH UPR” |
| 56 | AM1 | 40 | Wieloportowy układ wtrysku paliwa;
Sekwencyjny wieloportowy układ wtrysku paliwa; Układ rozruchowy. |
| 57 | POWER | 30 | Elektryczna regulacja siedzenia |
Bezpiecznik (typ C)
| Bezpiecznik | Amp [A] | Opis | |
| 58 | ALT | 140 | Bezpieczniki „SEAT HTR”„ABS1”, „ABS2”,
„RDI”, „CDS”, „RR DEF”, „HEATER”, „AM1”, „AM2”, „TAIL”, „PANEL”, „STOP”, „S / ROOF” i
|
