Volkswagen Transporter T5 (2003-2014) – skrzynka bezpieczników

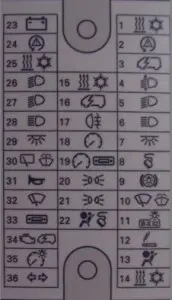

VW Transporter T5 – schemat skrzynki bezpieczników
Rok produkcji: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Bezpiecznik zapalniczki (gniazdo zasilania) w Volkswagenie Transporterze T5 to bezpiecznik 12 w skrzynce bezpiecznikowej.
| Nr | Ampery [A] | Opis |
| 1 | 25 | Ogrzewanie – Klimatyzacja |
| 30 | ||
| 2 | 5 | Czujnik położenia kierownicy |
| 3 | 10 | Wielofunkcyjny moduł sterujący 1 |
| 4 | 10 | Regulacja reflektorów |
| 5 | 15 | Reflektor |
| 6 | 15 | Reflektor |
| 7 | 15 | Wielofunkcyjny moduł sterujący 1
(lampa wewnętrzna). |
| 8 | 5 | Złącze łącza danych (DLC) |
| 9 | 15 | Pozycja pedału hamulca |
| 10 | 10 | Wycieraczki szyby przedniej (tylne) |
| 11 | 5 | Lampa tablicy rejestracyjnej |
| 12 | 15 | Zapalniczka |
| 13 | 5 | Moduł sterujący SRS |
| 14 | 30 | Ogrzewanie pomocnicze, ogrzewanie A/C |
| 15 | 7,5 | Klimatyzacja |
| 16 | 5 | Wielofunkcyjny moduł sterujący 1 |
| 17 | 5 | Tylne światła przeciwmgielne |
| 18 | 5 | Moduł sterujący oprzyrządowaniem |
| 19 | 5 | Jednostka audio;
Moduł sterujący oprzyrządowaniem 1; System nawigacji. |
| 20 | 5 | Lampa boczna lewa;
Lampa stopu lewa; Lampa tylna lewa. |
| 21 | 5 | Lampa boczna lewa;
Prawe światło stopu; Prawe tylne światło. |
| 22 | 10 | Lampka ostrzegawcza dezaktywacji
zespołu poduszki powietrznej; DLC. |
| 23 | 25 | Rozrusznik |
| 40 | Rozrusznik (niektóre modele z M/T) | |
| 24 | 5 | Czujnik położenia kierownicy |
| 25 | 5 | Klimatyzacja |
| 26 | 30 | Włącznik reflektorów |
| 27 | 15 | Reflektor prawy |
| 28 | 15 | Lampka ostrzegawcza świateł drogowych;
Reflektor prawy. |
| 29 | 10 | Przekaźnik sygnału drzwi strefy ładunkowej |
| 30 | 10 | Podgrzewane dysze spryskiwaczy
szyby przedniej; Silnik wycieraczki tylnej szyby. |
| 31 | 30 | Wielofunkcyjny moduł sterujący 1
(klakson) |
| 32 | 25 | Wielofunkcyjny moduł sterujący 1
(silnik wycieraczek szyby przedniej) |
| 33 | 15 | Jednostka audio;
System nawigacji; Moduł kontroli informacji o ruchu drogowym. |
| 34 | 25 | Automatyczna skrzynia biegów;
skrzynka bezpieczników/płyta przekaźnika wnęka silnika 1 (F3, F12, F14-F17, F19, F20, F24). |
| 35 | 5 | Oświetlenie instrumentu |
| 36 | 25 | Wielofunkcyjny moduł sterujący 1
(wskaźniki). |
W komorze silnika blisko akumulatora (zdejmij pokrywę akumulatora)
Pod siedzeniem pasażera
| Nr | Ampery [A] | Opis |
| F1 | 15 | Dodatkowe gniazdo (a) zasilania
(niektóre modele). |
| F2 | 15 | Dodatkowe gniazdo (a) zasilania
(niektóre modele). |
| F3 | 15 | Dodatkowe gniazdo (a) zasilania
(niektóre modele). |
| F4 | 15 | Chłodnia (kamper);
Wyposażenie pojazdów specjalnych. |
| F5 | 5 | Moduł antenowy |
| F6 | 25 | Dodatkowa nagrzewnica |
| F7 | 30 | Nagrzewnica/silnik dmuchawy AC (ATC) |
| F8 | – | – |
| F9 | – | – |
| F10 | – | – |
| F11 | 40 | Moduł sterujący funkcją drzwi, prawy tył
(niektóre modele). |
| F12 | 80 | Akumulator pomocniczy
(niektóre modele). |
| Przekaźnik z dzielonym ładowaniem
(niektóre modele). |
| Nr | Opis |
| 1 | – |
| 2 | Przekaźnik ładowania dzielonego
(z akumulatorem pomocniczym). |
| 3 | Specjalne wyposażenie pojazdów |
| 4 | Specjalne wyposażenie pojazdów |
| 5 | Specjalne wyposażenie pojazdów |
UWAGA: Bezpieczniki F1-F7 / F11 / F12 – Podczas montażu bezpieczniki te mogą być montowane w alternatywnych położeniach, w zależności od specyfikacji pojazdu.
