Toyota 4Runner (1999-2000) – skrzynka bezpieczników

Toyota 4Runner (1999-2000) – schemat skrzynki bezpieczników

Rok produkcji: 1999, 2000.

Bezpiecznik zapalniczki (gniazdo zasilania) w Toyocie 4Runner (1999-2000) to bezpiecznik 24 w skrzynce bezpiecznikowej na tablicy przyrządów.

Komora silnika

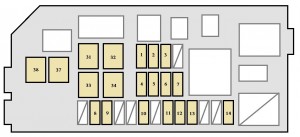

Toyota 4Runner – bezpieczniki – komora silnika (USA)

Komora silnika

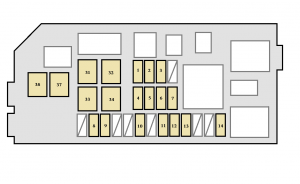

Toyota 4Runner – bezpieczniki – komora silnika (Canda)

Tablica przyrządów

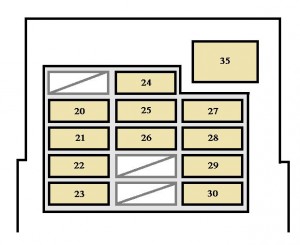

Toyota 4Runner – bezpieczniki – tablica przyrządów

Bezpiecznik (typ A)

Nr Amp [A] Opis
1 ALT-S 7,5 System ładowania
2 PWR OUTLET 15 Gniazdka elektryczne
3 RR HTR 10 Tylny układ klimatyzacji
4 MPX- B 15 Elektrycznie sterowana szyba tylna;

Blokada tylnych drzwi;

Wycieraczka tylnej szyby;

Ostrzeżenie o otwartych drzwiach (tylne drzwi);

System sterowania elektryczną blokadą drzwi;

Odmgławiacz tylnej szyby;

Klaksony;

System odstraszający przed kradzieżą.

5 DOME 15 Oświetlenie wewnętrzne;

Oświetlenie osobiste;

Oświetlenie bagażnika;

Zegar;

Samochodowy system audio;

Licznik i mierniki;

Oświetlenie wyłącznika zapłonu;

Oświetlenie lusterka kosmetycznego;

Światło do jazdy dziennej.

6 OBD 7,5 System diagnostyki pokładowej
7 EFI 20 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

8 HEAD (RH) 10 Reflektor prawy;

Wskaźniki i mierniki,

9 HEAD (LH) 10 Reflektor lewy
10 TAIL 10 Światła tylne;

Oświetlenie tablicy rejestracyjnej;

Oświetlenie tablicy przyrządów.

11 AC 10 System sterowania klimatyzacją
12 MIR HTR 10 Ogrzewanie zewnętrznego lusterka wstecznego
13 DEFOG 15 Odmgławiacz tylnej szyby
14 FOG 15 Przednie światła przeciwmgielne
15 DRL 7,5 System świateł do jazdy dziennej
16 HEAD (HI RH) 10 Reflektor prawy (światła drogowe);

Wskaźniki i mierniki.

17 HEAD (HI LH) 10 Reflektor lewy (światło drogowe)
18 HEAD (LO RH) 10 Reflektor prawy (światło mijania)
19 HEAD (LO LH) 10 Reflektor lewy (światło mijania)
20 ECU-IG 10 System tempomatu;

Układ przeciwblokujący;

Elektronicznie sterowana automatyczna skrzynia biegów;

Antena elektryczna;

Szyba elektryczna;

Elektryczny szyberdach;

Elektryczna szyba tylna;

Odmgławiacz tylnej szyby;

Wycieraczka tylnej szyby.

21 TURN 10 Kierunkowskazy;

Światła awaryjne.

22 WIPER 20 Wycieraczki i spryskiwacze przedniej szyby;

System sterowania elektryczną blokadą drzwi;

Odmgławiacz tylnej szyby;

Klaksony;

System odstraszający przed kradzieżą.

23 4WD 20 Układ sterowania ADD;

Układ sterowania napędem na cztery koła;

Układ blokady tylnego mechanizmu różnicowego.

24 ACC 15 Samochodowy system audio;

Antena elektryczna;

Zegar;

Sterowanie lusterkiem wstecznym;

Zapalniczka;

System poduszek powietrznych SRS;

Napinacze pasów bezpieczeństwa;

Elektronicznie sterowana automatyczna skrzynia biegów;

Gniazdka elektryczne;

System przeciwkradzieżowy.

25 GAUGE 10 Wskaźniki i mierniki;

Odmgławiacz tylnej szyby;

System świateł do jazdy dziennej;

System klimatyzacji;

Tempomat;

Blokada tylnego mechanizmu różnicowego;

Elektronicznie sterowana automatyczna skrzynia biegów;

Światła cofania.

26 IGN 10 System poduszek powietrznych SRS;

Napinacze pasów bezpieczeństwa;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Lampka ostrzegawcza wyładowania.

27 ECU-B 7,5 Wskaźniki i mierniki;

System poduszek powietrznych SRS;

Napinacze pasów bezpieczeństwa.

28 HORN, HAZ 15 Klaksony;

Światła awaryjne.

29 STA 7,5 System startowy
30 STOP 10 Światła stopu;

Wysoko zamontowane światło stopu.



Bezpieczniki (typ B)

Nr Amp [A] Opis
31 HEATER 50 Klimatyzacja;

Wszystkie elementy w bezpieczniku „AC”.

32 AM1 40 Układ rozruchowy;

Wszystkie komponenty w bezpiecznikach

„ACC”, „GAUGE”, „TURN”,

„ECU-IG”, „WIPER”, „4WD”.

33 J / B 50 Wszystkie komponenty w bezpiecznikach

„POWER”, „HORN, HAZ”,

„STOP”, „ECU-B”.

34 AM2 30 Układ rozruchowy;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Wszystkie elementy w bezpiecznikach

„STA”, „IGN”.

35 POWER 30 Elektrycznie sterowane okno;

Elektryczne tylne okno;

Elektryczny szyberdach;

Elektryczne siedzenie;

Blokada tylnych drzwi.

Bezpieczniki (typ C)

Nr Amp [A] Opis
36 ABS 60 System zapobiegania blokady kół
37 ALT 120 Układ ładowania;

Wszystkie komponenty w bezpiecznikach

„AM1”, „HEATER”, „TAIL”,

„RR HTR”, „ALT-S”, „DEFOG”,

„MIR HTR” i „ACC”.
