Toyota Yaris Hybrid (2012-2016) – skrzynka bezpieczników
Toyota Yaris Hybrid (2012-2016) – schemat skrzynki bezpieczników
Rok produkcji: 2012, 2013, 2014, 2015, 2016.
Bezpiecznik zapalniczki (gniazdo zasilania) w Toyocie Yaris Hybrid (2012-2016) to bezpiecznik 15 w skrzynce bezpiecznikowej na tablicy przyrządów.

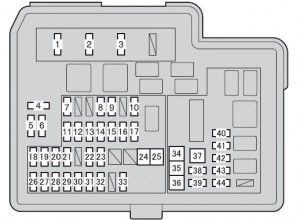

Skrzynka bezpieczników w komorze silnika (typ A)
| Bezpiecznik | Amp [A] | Opis | |
| 1 | EFI MAIN | 20 | Wieloportowy układ wtrysku paliwa;
Sekwencyjny wieloportowy układ wtrysku paliwa; EFI nr 2. |
| 2 | HORN | 10 | Klakson |
| 3 | IG2 | 10 | IG2 NR 2, GAUGE, IGN |
| 4 | SPARE | 5 | Zapasowy bezpiecznik |
| 5 | SPARE | 7,5 | Zapasowy bezpiecznik |
| 6 | SPARE | 30 | Zapasowy bezpiecznik |
| 7 | EFI NO.2 | 10 | Wieloportowy układ wtrysku paliwa;
Sekwencyjny wieloportowy układ wtrysku paliwa. |
| 8 | H-LP RH-LO | 10 | Reflektor prawy (światło mijania) |
| 9 | H-LP LH-LO | 10 | Reflektor lewy (światła mijania);
Ręczna regulacja ustawienia reflektorów. |
| 10 | FOG FR NO.2 | 7,5 | Przednie światła przeciwmgielne |
| 11 | IG2 NO.2 | 10 | Inteligentny system wprowadzania i uruchamiania;
Przyciskowy system uruchamiania; Wieloportowy układ wtrysku paliwa; Sekwencyjny wieloportowy układ wtrysku paliwa; System poduszek powietrznych SRS; System blokady kierownicy; Światła stop. |
| 12 | DOME | 15 | System audio;
ECU korpusu głównego; Oświetlenie osobiste; Oświetlenie wnęki na nogi. |
| 13 | ECU-B NO.1 | 5 | Główny moduł ECU;
Inteligentny system wprowadzania i uruchamiania |
| 14 | METER | 7,5 | Licznik i mierniki |
| 15 | IGN | 15 | Wieloportowy układ wtrysku paliwa;
Sekwencyjny wieloportowy układ wtrysku paliwa. |
| 16 | H-LP RH-HI | 5 | Reflektor prawy (światło drogowe) |
| 17 | H-LP LH-HI | 5 | Reflektor lewy (światła drogowe);
Wskaźnik i mierniki. |
| 18 | D/L NO.2 | 25 | Elektryczny zamek do drzwi |
| 19 | HAZ | 10 | Światła awaryjne |
| 20 | ETCS | 10 | Wieloportowy układ wtrysku paliwa;
Sekwencyjny wieloportowy układ wtrysku paliwa. |
| 21 | ABS NO.1 | 20 | Układ hamulcowy |
| 22 | ENG W / PMP | 30 | Wieloportowy układ wtrysku paliwa;
Sekwencyjny wieloportowy układ wtrysku paliwa. |
| 23 | H-LP-MAIN | 20 | H-LP LH-LO, H-LP RH-LO,
H-LP LH-HI, H-LP RH-HI. |
| 24 | ABS MTR NO.1 | 30 | Układ hamulcowy |
| 25 | P/I | 50 | EFI-MAIN, HORN, IG2 |
| 26 | ECU-B NO.2 | 5 | System klimatyzacji;
Licznik i mierniki; Inteligentny system wprowadzania i uruchamiania; system uruchamiany przyciskiem. |
| 27 | AM2 | 7,5 | Uruchom system |
| 28 | DRL | 7,5 | Światła dzienne |
| 29 | STRG LOCK | 20 | System startowy |
| 30 | ABS NO.2 | 7,5 | Układ hamulcowy |
| 31 | AMP | 15 | System nagłośnienia |
| 32 | IGCT-MAIN | 30 | IGCT nr 2, IGCT nr 3, IGCT nr 4,
PCU, BATT FAN. |
| 33 | D / C CUT | 30 | DOME, ECU-B NR 1 |
| 34 | PTC HTR NO.1 | 30 | Brak obwodu |
| 35 | PTC HTR NO.2 | 30 | Brak obwodu |
| 36 | FAN | 30 | Elektryczny wentylator chłodzący |
| 37 | PTC HTR NO.3 | 30 | Brak obwodu |
| 38 | DEF | 25 | MIR HTR;
Odmgławiacz tylnej szyby. |
| 39 | MIR HTR | 10 | Odmgławiacz zewnętrznego lusterka wstecznego |
| 40 | BATT FAN | 10 | Wentylator chłodzący akumulatora |
| 41 | IGCT NO.2 | 10 | System hybrydowy |
| 42 | IGCT NO.4 | 10 | System hybrydowy |
| 43 | PCU | 10 | System hybrydowy |
| 44 | IGCT NO.3 | 10 | System hybrydowy |

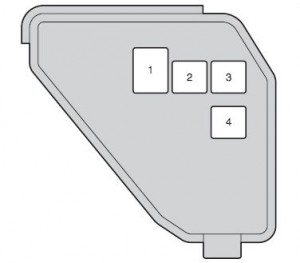

Skrzynka bezpieczników w komorze silnika (typ B)
| Bezpiecznik | Amp [A] | Opis | |
| 1 | DC / DC | 100 | System hybrydowy |
| 2 | ABS MTR NO.2 | 30 | Układ hamulcowy |
| 3 | HTR | 40 | System klimatyzacji |
| 4 | EPS | 50 | Elektryczny układ wspomagania kierownicy |

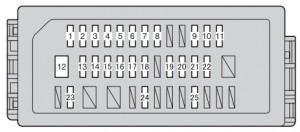

Skrzynka bezpieczników pod tablicą rozdzielczą
| Bezpiecznik | Amp [A] | Opis | |
| 1 | TAIL NO.2 | 10 | Przednie i tylne światła pozycyjne;
Oświetlenie tablicy rejestracyjnej. |
| 2 | PANEL | 5 | Oświetlenie tablicy przyrządów;
Ręczna regulacja poziomowania reflektorów; Wskaźnik i mierniki. |
| 3 | DOOR R/R | 20 | Elektrycznie sterowane szyby |
| 4 | DOOR P | 20 | Elektrycznie sterowane szyby |
| 5 | ECU-IG NO.1 | 5 | Odmgławiacz tylnej szyby;
Jednostka centralna nadwozia; Układ hamulcowy; System kontroli stabilności pojazdu; System sterowania blokadą zmiany biegów; System audio; Wycieraczki szyby przedniej. |
| 6 | ECU-IG NO.2 | 5 | Elektryczny układ wspomagania kierownicy |
| 7 | A / C | 7,5 | System klimatyzacji |
| 8 | GAUGE | 10 | Światła awaryjne;
System sterowania blokadą zmiany biegów; Światła przypominające o tylnych pasach bezpieczeństwa; Automatyczne przeciwodblaskowe lusterko wsteczne; Przekładnia hybrydowa; System audio; Wieloportowy układ wtrysku paliwa; Sekwencyjny wieloportowy układ wtrysku paliwa; Czujnik deszczu. |
| 9 | WASHER | 15 | Wycieraczki i spryskiwacze przedniej szyby |
| 10 | WIPER | 20 | Wycieraczki i spryskiwacze przedniej szyby |
| 11 | WIPER RR | 15 | Wycieraczka tylnej szyby |
| 12 | P / W | 30 | Elektrycznie sterowane szyby |
| 13 | DOOR R/L | 20 | Elektrycznie sterowane szyby |
| 14 | DOOR | 20 | Elektrycznie sterowane szyby |
| 15 | CIG | 15 | Gniazdka elektryczne;
Zapalniczka. |
| 16 | ACC | 5 | ECU głównego nadwozia;
Zewnętrzne lusterka wsteczne; System audio; System Stop & Start; System sterowania blokadą zmiany biegów. |
| 17 | D / L | 25 | System zamka elektrycznego |
| 18 | OBD | 7,5 | System diagnostyki pokładowej |
| 19 | FOG RR | 7,5 | Tylne światło przeciwmgielne;
Wskaźnik i mierniki. |
| 20 | STOP | 7,5 | Układ rozrusznika;
Układ sterowania blokadą zmiany biegów; Układ hamulcowy; Światła stopu; Wysoko zamontowane światło stopu. |
| 21 | AM1 | 7,5 | Brak obwodu |
| 22 | FOG FR | 7,5 | Przednie światła przeciwmgielne;
Wskaźnik i mierniki. |
| 23 | DD / L | 25 | DD / L |
| 24 | SHADE | 25 | – |
| 25 | S-HTR | 15 | Ogrzewacze siedzisk |
