Audi A7 i S7 (2019-2020…) – skrzynka bezpieczników

Audi A7 i S7 II (2019-2020…) – schemat skrzynki bezpieczników

Rok produkcji: 2019, 2020.




Lokalizacja skrzynki bezpieczników

Przedział pasażerski

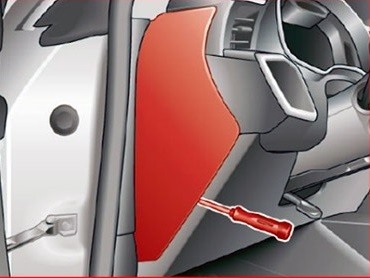

W kabinie znajdują się dwie listwy bezpiecznikowe.


Pierwsza znajduje się z lewej strony kokpitu.

Drugi znajduje się w podnóżku kierowcy w pojazdach z kierownicą po lewej stronie lub za pokrywą w przestrzeni na nogi pasażera z przodu w pojazdach z kierownicą po prawej stronie.

Bagażnik

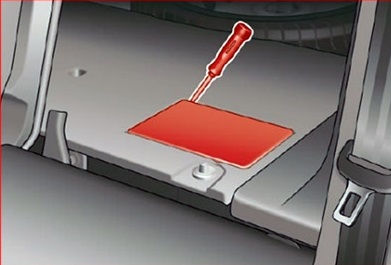

Bezpieczniki znajdują się pod pokrywą w podłodze bagażnika.

Schematy skrzynki bezpieczników

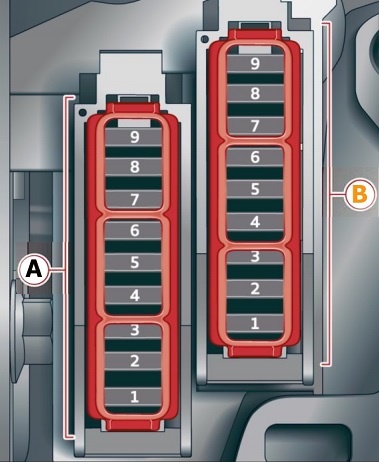

Panel bezpieczników w kokpicie

Przyporządkowanie bezpieczników po lewej stronie deski rozdzielczej (2018-2020)

Nr Opis
Panel bezpieczników A (czarny)
A2 Regulacja kolumny kierownicy
A3 Odtwarzacz CD / DVD
A4 Elektronika kolumny kierownicy
A5 Włącznik światła;

Panele przełączników.

A6 Kontrola głośności
A7 Zestaw wskaźników
A8 Przedni wyświetlacz MMI
A9 Ogrzewanie kierownicy
Panel bezpieczników B (brązowy)
B2 Moduł sterujący systemu MMI Infotainment
B3 Interfejs muzyczny Audi
B4 Wyświetlacz Head-up
B5 System klimatyzacji;

System zapachowy;

Jonizator.

B9 Blokada kolumny kierownicy

Panel bezpieczników na nogi

* Przyporządkowanie bezpieczników „C” i „D” jest odwrotne w przypadku pojazdów z kierownicą po prawej stronie.

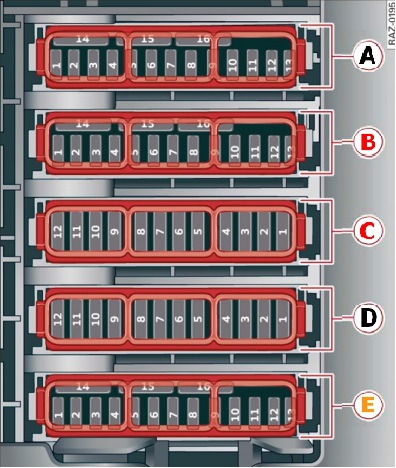

Przyporządkowanie bezpieczników w przestrzeni na nogi (2018-2020)

Nr Opis
Panel bezpieczników A (czarny)
A2 Elementy silnika
A3 Elementy silnika
A4 Elementy silnika
A5 Czujnik światła hamowania
A6 Elementy silnika
A7 Elementy silnika
A8 Elementy silnika
A9 Elementy silnika
A10 Czujnik ciśnienia oleju;

Czujnik temperatury oleju.

A11 Start silnika
A12 Elementy silnika
A13 Wentylator chłodnicy
A14 Moduł sterujący silnika
A15 Czujniki silnika
A16 Pompa paliwowa
Panel bezpieczników B (czerwony)
B1 System alarmowy antykradzieżowy
B2 Moduł sterujący silnika
B3 Podparcie lędźwiowe przednie lewe
B5 Klakson
B6 Hamulec postojowy
B7 Moduł sterowania bramą (diagnostyka)
B8 Oświetlenie podsufitki wewnętrznej
B9 Moduł sterujący systemów wspomagania kierowcy
B10 Moduł sterujący poduszką powietrzną
B11 2018-2019:

Elektroniczna kontrola stabilizacji (ESC);

2020:

Elektroniczna kontrola stabilizacji (ESC);

System zapobiegający blokowaniu kół podczas hamowania (ABS).

B12 Złącze diagnostyczne;

Czujnik światła i deszczu.

B13 System kontroli klimatu
B14 Moduł sterujący prawych drzwi przednich
B15 System klimatyzacji;

Elektronika nadwozia.

B16 Pomocniczy moduł sterujący akumulatora
Panel bezpieczników C (czerwony)
C1 Cewki zapłonowe silnika
C5 Mocowanie silnika
C6 Automatyczna skrzynia
C7 Tablica przyrządów
C8 Dmuchawa układu klimatyzacji
C9 Moduł sterujący wycieraczek szyby przedniej
C10 Dynamiczne sterowanie
C11 Start silnika
Panel bezpieczników D (czarny)
D1 Ogrzewanie przednich foteli
D2 Wycieraczki
D3 Elektronika lewego reflektora
D4 Panoramiczny szklany dach
D5 Moduł sterujący lewych drzwi przednich
D6 Gniazda
D7 Moduł sterujący prawych tylnych drzwi
D8 Moduł sterujący napędem na wszystkie koła (quattro)
D9 Elektronika prawego reflektora
D10 Spryskiwacze szyby przedniej;

Spryskiwacze reflektorów.

D11 Moduł sterujący lewych tylnych drzwi
D12 Ogrzewanie postojowe
Panel bezpieczników E (brązowy)
E1 2018-2019:

Wentylacja siedzenia;

Ogrzewanie siedzenia;

Lusterko wsteczne;

System klimatyzacji;

Sterowanie systemem klimatyzacji tylnej;

2020:

Złącze diagnostyczne;

Wentylacja fotela;

Ogrzewanie fotela;

Lusterko wsteczne;

Sterowanie systemem klimatyzacji tylnej.

E2 2018-2019:

System kontroli klimatu;

2020:

Moduł sterujący układu elektrycznego pojazdu;

Moduł sterujący bramy.

E3 Regulacja dźwięku siłownika i dźwięku wydechu
E 4 Zawór ogrzewania transmisyjnego
E5 Rozrusznik
E8 Asystent widzenia w nocy
E9 Adaptacyjny asystent jazdy
E11 2018-2019:

Asystent na skrzyżowaniach;

Systemy wspomagające kierowcę;

2020:

Asystent skrzyżowania;

Systemy wspomagające kierowcę;

Pilot w korkach.

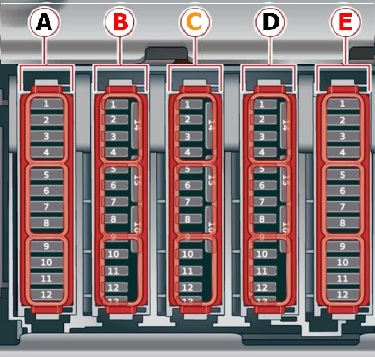

Skrzynka bezpieczników przedziału bagażowego



Przydział bezpieczników w bagażniku (2018-2020)

Nr Opis
Panel bezpieczników A (czarny)
A3 Tylny napinacz pasa bezpieczeństwa po stronie pasażera
A4 Napinacz tylnego pasa bezpieczeństwa po stronie kierowcy
A5 Zawieszenie pneumatyczne
A6 Automatyczna skrzynia
A7 Tylny dach odsuwany, tylny spojler
A8 Ogrzewanie tylnych siedzeń
A9 2018-2019:

Centralny zamek;

Światła tylne;

2020:

Centralny zamek;

Lewe światło tylne.

A10 Napinacz pasa bezpieczeństwa z przodu, lewy
A11 2018-2019:

Centralny zamek;

Tylna roleta;

2020:

Centralny zamek;

Tylna roleta;

Drzwiczki wlewu paliwa.

A12 Pokrywa bagażnika
Panel bezpieczników B (czerwony)
B5 Układ hamulcowy
B9 Pomocniczy moduł sterujący akumulatora
Panel bezpieczników C (brązowy)
C1 Moduł sterujący systemów wspomagania kierowcy
C2 Telefon Audi;

Antena wspomagająca parkowanie.

C3 Prawe przednie podparcie lędźwi
C4 Asystent boczny
C6 System monitorowania ciśnienia w oponach
C7 System połączeń alarmowych
C8 2018-2019:

Nieużywany;

2020:

Ogrzewanie postojowe;

Odbiornik radiowy;

Monitoring zbiornika paliwa.

C9 Dźwignia zmiany biegów automatycznej skrzyni biegów
C10 2018-2019:

Tuner telewizyjny;

2020:

Tuner telewizyjny;

Moduł sterujący wymianą danych.

C11 Otwieranie i uruchamianie pojazdu (NFC)
C12 Otwieracz drzwi garażowych
C13 Kamera cofania;

Kamery peryferyjne.

C14 Centralny zamek;

Tylne światła.

C16 Napinacz pasa bezpieczeństwa z przodu prawego
Panel bezpieczników D (czarny)
D1-D16 Nie przypisano
Panel bezpieczników E (czerwony)
E3 2018-2019:

Oczyszczanie spalin;

2020:

Oczyszczanie spalin;

Siłownik dźwięku;

Gniazdo AC.

E 4 Panel sterowania tylnego układu klimatyzacji
E5 Światło prawego zaczepu przyczepy
E7 Hak holowniczy
E8 Lampka lewego zaczepu przyczepy
E9 Gniazdo zaczepu przyczepy
E10 Sportowy dyferencjał
E11 Oczyszczanie spalin
