Volkswagen Bora (1999-2006) – skrzynka bezpieczników

11/30/2023
Volkswagen Bora (1999-2006)

Spis treści

Volkswagen Bora (1999-2006) – schemat bezpieczników

Rok produkcji: 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.

Bezpiecznik zapalniczki (gniazdo zasilania) w Volkswagenie Bora to bezpiecznik 27 w skrzynce bezpiecznikowej na tablicy rozdzielczej.

Blok bezpieczników tablicy rozdzielczej

Volkswagen Bora - schemat skrzynki bezpieczników - tablica przyrządów
Volkswagen Bora – schemat skrzynki bezpieczników – tablica przyrządów
Nr
Ampery [A]
Opis
1 5 Z4 – Podgrzewane lusterko zewnętrzne po stronie kierowcy (modele bez elektrycznego regulatora szyby ohne)
Z5 – Podgrzewane lusterko zewnętrzne po stronie pasażera (modele bez elektrycznego regulatora szyby ohne)
Z20 – Element grzejny lewego spryskiwacza
Z21 – Element grzejny prawego spryskiwacza
2 5 E3 – Włącznik świateł awaryjnych
J1 – Przekaźnik
kierunkowskazów M5 – Żarówka kierunkowskazu przedniego lewego
M6 – Żarówka kierunkowskazu lewego tylnego
M7 – Żarówka kierunkowskazu przedniego prawego
M8 – Żarówka
kierunkowskazu prawego tylnego J567 – Sterownik światła wyładowczego
lewego J568 – gaz sterownik świateł wyładowczych z regulacją zakresu reflektorów z prawej strony
3 5 J5 – Przekaźnik świateł przeciwmgielnych
E20 – Przełączniki i regulator oświetlenia instrumentów
4 5 X – Oświetlenie tablicy rejestracyjnej
5 7.5 E45 – Wyłącznik tempomatu
E221 – Jednostka sterująca w kierownicy
E227 – Przycisk tempomatu (CCS) Przycisk SET
G65 – Czujnik wysokiego ciśnienia (system klimatyzacji)
J131 – Podgrzewana jednostka sterująca siedzenia kierowcy
J132 – Podgrzewana jednostka sterująca przedniego siedzenia pasażera
J245 – Przesuwana jednostka sterująca regulacją szyberdachu (modele bez centralnego zamka)
J255 – Climatronic
G266 – Czujnik poziomu oleju i temperatury oleju
J293 – Sterownik wentylatora chłodnicy, kierownica wielofunkcyjna
J393 – System komfortu (E231 – Przycisk ogrzewania lusterek zewnętrznych),
J453 – Kierownica wielofunkcyjna jednostka sterująca koła
J446 – jednostka sterująca pomocą w parkowaniu
J503 – Jednostka sterująca z wyświetlaczem do systemu radia i nawigacji
N147 – 2-drożny zawór odcinający chłodziwo (powyżej F269 – przełącznik położenia klapy temperatury)
V154 – Silnik sterujący klapą świeżego powietrza / recyrkulacji powietrza
6 55 Do kwietnia 2001 r .:
J379 – Centralny zamek i jednostka sterująca systemem alarmowym
od września 2002 r .:
J651 – Przekaźnik zaworu odcinającego 1 (kod silnika BEH)
7 10 K142 – Lampa ostrzegawcza położenia dźwigni zmiany biegów P / N
M16 – Lewa żarówka cofania
M17 – Prawa żarówka cofania
8 5 J412 – Jednostka sterująca elektroniką obsługi telefonu komórkowego
9 5 E256 – przycisk TCS i ESP
G85
– czujnik kąta skrętu J104 – jednostka sterująca ABS / ABS z EDL / ASR / ESP
10 15
510,
do października 2001:
zarządzanie silnika: benzyna
zarządzania Silnik wysokoprężny
z listopada 2001:
R – Radio (S-contact)
J285 – Pokazać na desce rozdzielczej wkładki
J503 – Jednostka sterująca z wyświetlaczem radia i nawigacji
11 5 J285 – Jednostka sterująca z wyświetlaczem we wkładce deski rozdzielczej
N110 – Elektrozawór blokady dźwigni zmiany biegów
12 7.5 J412 – Jednostka sterująca elektroniką obsługi telefonu komórkowego
G273 – Czujnik monitorowania wnętrza
G274 – Nadajnik monitorowania wnętrza
T16 – Złącze 16-stykowe (w środkowej tablicy rozdzielczej, złącze autodiagnostyczne)
W11 – Tylna lewa lampka do czytania (modele z monitorem wnętrza)
W12 – Tylne prawe światło do czytania (modele z monitorem wewnętrznym)
13 10 F – Włącznik świateł hamowania
M9 – Lewa żarówka hamowania (tylko Golf / Bora)
J… ..-.
Sterowniki silnika J104 – Sterownik ABS / ABS z EDL / ASR / ESP
M9 – Lewa żarówka hamowania (tylko Golf / Bora )
M10 – Prawa żarówka hamowania (tylko Golf / Bora)
M21 – Lewa żarówka hamulca i tylna (tylko Golf Variant / Bora Variant)
M25 – Wysokopoziomowa żarówka hamowania
14 10 J393 – Centralna jednostka sterująca systemu komfortu (modele bez centralnego zamka)
J546 –
Modele ze zdalnym sterowaniem tylnej klapy bez centralnego zamka:
M27 – Lampka ostrzegawcza lewych drzwi
M28 – Lampka ostrzegawcza prawych drzwi
W – Przednie oświetlenie wnętrza
W3 – Oświetlenie przedziału bagażowego
W11 – Tylne lewe światło do czytania
W12- Tylne prawe światło do czytania
W14 – Podświetlane lusterko kosmetyczne (z przodu po stronie pasażera)
W18 – Oświetlenie bagażnika po lewej stronie
W19 – Lampka do czytania / strona kierowcy
W20 – Podświetlane lusterko kosmetyczne (po stronie kierowcy)
15 5 G85 –
czujnik kąta skrętu J217 – sterownik automatycznej skrzyni biegów
J285 – jednostka sterująca z wyświetlaczem we wkładce deski rozdzielczej
16 10 J255 – Climatronic
J293 – Sterownik wentylatora chłodnicy
17
18 10 J285 – Jednostka sterująca z wyświetlaczem we wkładce deski rozdzielczej
L2 – Prawa żarówka z podwójnym żarnikiem (tylko Bora)
M32 – Żarówka prawego światła drogowego (tylko Golf)
19 10 L1 – Lewa żarówka z podwójnym żarnikiem (tylko Bora)
M30 – Żarówka lewego reflektora (tylko Golf)
20 15 E102 – Regulator
zasięgu świateł J427 – Rozrusznik prawego reflektora dla światła wyładowczego w stanie gazowym
J568 – Sterownik gazowego światła wyładowczego z regulacją zakresu reflektorów prawy
L2 – Żarówka z podwójnym żarnikiem prawym (tylko Bora)
M31 – Żarówka prawego światła mijania (tylko Golf)
V48 – Silnik sterujący zakresem lewego reflektora
V49 – Silnik sterujący zakresem prawego reflektora
21 15 L1 – Lewa żarówka z podwójnym żarnikiem (tylko Bora),
M29 – Żarówka lewego światła mijania (tylko Golf)
J426 – Lewy rozrusznik reflektora wyładowczego gazowego,
J567 – Sterownik gazowego światła wyładowczego z regulacją zasięgu reflektorów lewy
22 5 J285 – Jednostka sterująca z wyświetlaczem we wkładce deski rozdzielczej
M3 – Żarówka po prawej stronie
23 5 J285 – Jednostka sterująca z wyświetlaczem we wkładce deski rozdzielczej
M1 – Żarówka po lewej stronie
24 20 E22 – Przerywany włącznik wycieraczek, silnik wycieraczek szyby przedniej
J31 – Przekaźnik automatycznego przerywanego spryskiwacza i wycieraczki
V – Silnik wycieraczek szyby
przedniej V59 – Pompa spryskiwacza szyby przedniej i tylnej
25 20 E9 – Wyłącznik dmuchawy świeżego powietrza
E35 – Wyłącznik klimatyzacji
N24 – Rezystor szeregowy dmuchawy świeżego powietrza z bezpiecznikiem przegrzania
V2 – Dmuchawa świeżego powietrza
J293 – Sterownik wentylatora chłodnicy
J255 – Climatronic
J… – Sterowniki silnika
26 25 Z1 – Ogrzewana szyba tylna
27 15 do listopada 2005:
V12 – Silnik wycieraczki tylnej szyby
od grudnia 2005:
U1 –  Gniazdo zapalniczki
U5 – 12 V, po lewej stronie w bagażniku
28 15 G6 – Pompa paliwa (pompa wstępna)
29 15
2010
Benzyna (nie dla kodu silnika BDE)
Sterowanie silnikiem: Kod silnika BDE Sterowanie silnikiem: Diesel
30 20 J245 – Jednostka sterująca
przesuwnym szyberdachem V1 – Silnik przesuwnego szyberdachu
31 20

5

J217 – Sterownik automatycznej skrzyni biegów
F125 – Przełącznik wielofunkcyjny
J542 – Sterownik serwa hamulca J492 – Sterownik napędu na cztery koła (4 ruchy)
32 10
30
Wtryskiwacze: benzyna Sterowanie
z silnikiem: Diesel
33 20 J31 – Przekaźnik automatycznego przerywanego spryskiwacza i wycieraczki
V11 – Pompa układu spryskiwaczy reflektorów
34 10 Zarządzanie silnikiem
35 30 U10 – Gniazdo przyczepy
do listopada 2005 r .:
gniazdo U5-12 V po lewej stronie w bagażniku
36 15 J5 – Przekaźnik światła przeciwmgielnego
L22 – Lewa żarówka przeciwmgielna
L23 – Prawa żarówka przeciwmgielna
L46 – Tylna lewa żarówka przeciwmgielna
J285 – Jednostka sterująca z wyświetlaczem we wkładce deski rozdzielczej
37 15
510,
do października 2001:
J285 – Jednostka sterująca z wyświetlaczem w desce rozdzielczej wkładki
J503 – Jednostka sterująca z wyświetlaczem do radia i systemu nawigacji
R – Radio, S-kontakt
z listopada 2001:
zarządzanie Silnik benzynowy
zarządzanie silnika: Diesel
38 15 E204 – Zdalny wyłącznik klapy wlewu zbiornika
J379 – Centralny zamek i jednostka sterująca systemem alarmowym przed kradzieżą
J386 – Sterownik drzwi kierowcy J387 – Sterownik
przednich drzwi pasażera
J388 – Sterownik tylnych lewych drzwi
J389 – Sterownik tylnych prawych drzwi
J398 – Tylny przekaźnik zdalnego zwalniania pokrywy
V155 – Silnik blokujący klapę wlewu zbiornika
39 15 E3 – Wyłącznik świateł awaryjnych
J1 – Przekaźnik
kierunkowskazów J567 – Sterownik świateł wyładowczych z regulacją zasięgu świateł prawych
J568 – Sterownik świateł wyładowczych z regulacją zasięgu świateł prawych
M5 – Żarówka kierunkowskazów przednich lewych
M6 – Żarówka kierunkowskazów tylnych lewych
M7 – Żarówka kierunkowskazu przedniego prawego
M8 – Żarówka kierunkowskazu skrętu w prawo tylna
40 20 H1 – klakson dwudźwiękowy
41 15 U1- Zapalniczka do papierosów  (do listopada 2005 r.)
42 25 R – Radio
R12 – Wzmacniacz
J503 – Jednostka sterująca z wyświetlaczem do systemu radia i nawigacji
J415 – Tuner systemu nawigacji do telewizora
J559 – Jednostka sterująca informacjami o ruchu drogowym
43 10 Zarządzanie silnikiem
44 15 J131 – Jednostka sterująca podgrzewanego siedzenia kierowcy. J132 – Jednostka
sterująca podgrzewanego przedniego siedzenia pasażera

Położenie bezpieczników w uchwycie bezpiecznika / baterii

Do sierpnia 2000 r.

Volkswagen Bora - schemat skrzynki bezpieczników - położenie bezpieczników w oprawce / akumulatorze
Volkswagen Bora – schemat skrzynki bezpieczników – położenie bezpieczników w oprawce / akumulatorze

Od września 2000

Volkswagen Bora – schemat skrzynki bezpieczników – położenie bezpieczników w oprawce / akumulatorze
Nr
Ampery [A]
Opis

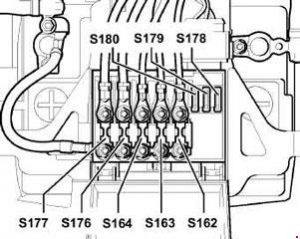

S162 50 Ogrzewanie pinów
S163 50 Zarządzanie silnikiem
S164 40 Wentylator chłodnicy
S176 110 Wnętrze
S177 110
150,
Alternator (90 A)
Alternator (120 A)
S178 30 ABS (pompa)
S179 30 ABS
S180 30 Wentylator chłodnicy

Położenie przekaźników i bezpieczników

Volkswagen Bora – schemat skrzynki bezpieczników – położenie przekaźników i bezpieczników
Lokalizacje bezpieczników na płycie przekaźnika
ZA Bezpiecznik regulacji siedzenia
b Bezpieczniki dla V192 – Pompa próżniowa do hamulców (od maja 2002)
do Bezpiecznik podnośnika szyby, centralny zamek i podgrzewane lusterko zewnętrzne (tylko modele z systemem komfortu i podnośnikiem)
Pozycje przekaźnika na płycie przekaźnika
1 J4 – Podwójny przekaźnik klaksonu (53)
2 J59 – Przekaźnik odciążający styk X (18) J59 – Przekaźnik odciążający styk X (100)
3 Pusty
4 J17 – Przekaźnik pompy paliwa (409) J52 – Przekaźnik świec żarowych (103)
V / VI J31 – Przekaźnik automatycznego przerywanego spryskiwacza i wycieraczki, bez spryskiwacza reflektorów (377), -z spryskiwaczem reflektorów (389), -z czujnikiem deszczu (192)
Lokalizacje przekaźników na 13-położeniowym dodatkowym nośniku przekaźników powyżej płyty przekaźnika, pojazdy z kierownicą po lewej stronie
1 Pusty
2 J398 – Przekaźnik zdalnego zwalniania tylnej klapy (79)
J546 – Zdalny sterownik zwalniania tylnej klapy (407)
3 Pusty
4 J5 – Przekaźnik świateł przeciwmgielnych (53)
5 J453 – Wielofunkcyjna jednostka sterująca na kierownicy (450)
6 J453 – Wielofunkcyjna jednostka sterująca na kierownicy (450)
7 J508 – Przekaźnik tłumienia światła hamowania (206)
8 J99 – Przekaźnik podgrzewanego lusterka zewnętrznego (53)
J541 – Przekaźnik zaworu odcinającego chłodziwo (53)
9 J17 – Przekaźnik pompy paliwa, czterokołowy silnik wysokoprężny, (53)
10 J17 – Przekaźnik pompy paliwa (pompa wstępna) (167)
11 J226 – Blokada rozrusznika i przekaźnik światła cofania (175)
12 J317 – Zacisk 30 przekaźnik napięcia zasilania (109)
13 J151 – Przekaźnik ciągłej cyrkulacji chłodziwa (53)
Lokalizacje bezpieczników na 13-położeniowym dodatkowym nośniku przekaźnika, pojazdy z kierownicą po lewej stronie:
re Pusty
mi Pusty
fa 15A S30 – Pojedynczy bezpiecznik wycieraczki tylnej szyby (od grudnia 2005 r.),
S144 – Bezpiecznik centralnego zamka systemu autoalarmu (kierunkowskaz ATA)
sol 15A S111 – Bezpiecznik systemu alarmowego antykradzieżowego (klakson ATA)
1 J453 – Wielofunkcyjna jednostka sterująca na kierownicy (450)
2 J453 – Wielofunkcyjna jednostka sterująca na kierownicy (450)
3 J5 – Przekaźnik świateł przeciwmgielnych (53)
4 Pusty
5 J398 – Przekaźnik zdalnego zwalniania tylnej klapy (79)
J546 – Zdalny sterownik zwalniania tylnej klapy (407)
6 Pusty
7 J151 – Przekaźnik ciągłej cyrkulacji chłodziwa (53)
8 J317 – Zacisk 30 przekaźnik napięcia zasilania (109)
9 J226 – Blokada rozrusznika i przekaźnik światła cofania (175)
10 J17 – Przekaźnik pompy paliwa (pompa wstępna) (167)
11 J17 – Przekaźnik pompy paliwa, czterokołowy silnik wysokoprężny, (53)
12 J99 – Przekaźnik podgrzewanego lusterka zewnętrznego (53)
J541 – Przekaźnik zaworu odcinającego chłodziwo (53)
J193 – Przekaźnik zapalniczki (53)
13 J508 – Przekaźnik tłumienia światła hamowania (206)
re 15A S144 – Bezpiecznik centralnego zamka systemu alarmowego antykradzieżowego (kierunkowskaz ATA)
mi 15A S111 – Bezpiecznik autoalarmu (klakson ATA)
S30 – Bezpiecznik pojedynczy wycieraczki tylnej szyby (od grudnia 2005)
fa Pusty
sol Pusty
Zobacz również:  Volkswagen Caravelle (Multivan) T5 i T6 – skrzynka bezpieczników

Jak przydatny był ten post?

Kliknij gwiazdkę, aby ocenić!

Średnia ocena 0 / 5. Liczba głosów: 0

Brak głosów do tej pory! Bądź pierwszym, który oceni ten post.

O Autorze
Andrzej
Travel Blogger
Komentarze
    Dodaj komentarz
    Popularne bezpieczniki Volkswagen
    Popularne bezpieczniki BMW
    Popularne bezpieczniki Audi
    © Copyright 2024 Autobezpieczniki
