Toyota Highlander Hybrid (2006-2007) – skrzynka bezpieczników

03/12/2021

Spis treści

Toyota Highlander Hybrid (2006-2007) – schemat skrzynki bezpieczników

Rok produkcji: 2006, 2007.

Bezpiecznik zapalniczki (gniazdo zasilania) w Toyocie Highlander XU50 (2013-2016) to bezpiecznik 36 w skrzynce bezpiecznikowej na tablicy przyrządów.

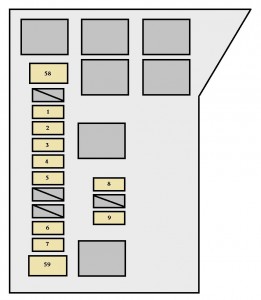

Komora silnika

Toyota Hightlander Hybrid – bezpieczniki – komora silnika

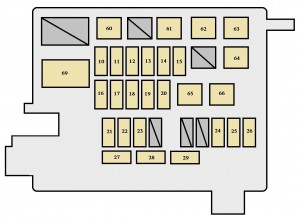

Komora silnika

Toyota Highlander Hybrid – bezpieczniki – komora silnika

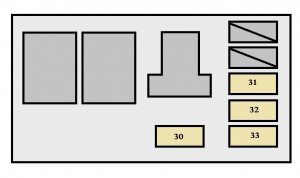

Komora silnika

Toyota Highlander Hybrid – bezpieczniki – komora silnika

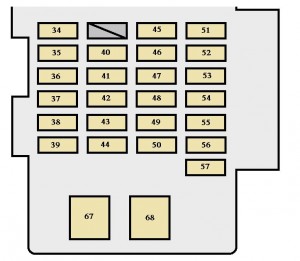

Tablica przyrządów

Toyota HYighlander Hybrid – bezpieczniki – tablica przyrządów

Bezpieczniki (typ A)

Bezpiecznik Amp [A] Opis
1 ETCS 10 System hybrydowy
2 DC / DC − S 10 System hybrydowy
3 ABS NO.2 10 Elektronicznie sterowany układ hamulcowy
4 ABS NO.1 10 Elektronicznie sterowany układ hamulcowy
5 BATT FAN 15 System hybrydowy
6 ABS NO.3 15 Elektronicznie sterowany układ hamulcowy
7 OIL PUMP 10 Układ chłodzenia płynu przekładniowego
8 ST 7,5 System hybrydowy
9 RR HTR 15 System ogrzewania tylnego
10 DRL 7,5 System świateł do jazdy dziennej
11 H-LP L LWR 15 Reflektor lewy (światło mijania)
12 H-LP L UPR 15 Reflektor lewy (światło drogowe)
13 H − LP R UPR 15 Reflektor prawy (światło drogowe)
14 PWR OUTLET NO.2 20 Gniazdo zasilania (115 VAC)
15 TOWING 20 Światła przyczepy
16 HAZ 15 Kierunkowskazy;

Światła awaryjne.

17 SECURITY 15 System odstraszający przed kradzieżą
18 AM2 NO.1 30 Bezpieczniki „IGN”, „IG2” i „ST”
19 MPX-B1 7,5 Elektryczny układ wspomagania kierownicy
20 HORN 10 Klaksony
21 RADIO NO.1 25 System nagłośnieniowy
22 ECU−B NO.1 7,5 System odstraszający przed kradzieżą;

System klimatyzacji;

Wskaźniki i mierniki;

Elektryczny szyberdach;

System immobilizera silnika;

System komunikacji multipleksowej.

23 DOME 10 Oświetlenie osobiste;

Oświetlenie wnętrza;

Oświetlenie próżności;

Lampka zapłonu;

System bezprzewodowego pilota zdalnego sterowania;

Wskaźniki i mierniki;

System nawigacji.

24 DOOR NO.1 25 System zamka elektrycznego
25 A / F 25 System kontroli powietrza / paliwa
26 CRT 7,5 System rozrywki na tylnych siedzeniach;

Ekran systemu nawigacji.

27 H − LP R LWR 15 Reflektor prawy (światło mijania)
28 INV W / P 15 System hybrydowy
29 IGCT NO.5 10 System hybrydowy
30 WATER PUMP 10 System klimatyzacji
31 IGCT NO.4 10 System kontroli emisji;

System kontroli transmisji;

System kontroli powietrza / paliwa.

32 IGCT NO.3 10 Układ hybrydowy, pompa paliwa
33 IGCT NO.2 10 System hybrydowy
34 IGN 10 Liczniki i wskaźniki;

System poduszek powietrznych SRS;

Układ hybrydowy;

Elektronicznie sterowany układ hamulcowy;

System immobilizera silnika.

35 RAD NO.2 7,5 System audio;

System rozrywki na tylnych siedzeniach;

System nawigacji;

System klimatyzacji;

System komunikacji multipleksowej.

36 CIG 15 Zapalniczka
37 P RR DOOR 20 Elektrycznie sterowane szyby
38 PWR OUTLET1 15 Gniazdka zasilania (12 VDC)
39 FR FOG 20 Przednie światła przeciwmgielne
40 ECU-IG 10 Elektronicznie sterowany układ hamulcowy;

Sterowanie skrzynią biegów;

Elektryczne wspomaganie kierownicy;

System odstraszający przed kradzieżą.

41 WIPER 25 Wycieraczki
42 D RR DOOR 20 Elektrycznie sterowane szyby
43 D FR DOOR 25 Okna elektryczne;

System zamka drzwiowego;

Oświetlenie wewnętrzne drzwi.

44 S/ROOF 20 Elektryczny szyberdach
45 HEATER 10 Klimatyzacja;

Ogrzewanie tylne;

Odmgławiacz tylnej szyby;

Układ hybrydowy.

46 IG1 7,5 System hybrydowy;

System elektrozaczepu;

System komunikacji multipleksowej;

Lampki kontrolne włączania i wyłączania

poduszek powietrznych;

Kierunkowskazy;

Światła cofania;

Odmgławiacze w zewnętrznych lusterkach wstecznych;

Automatyczne przeciwodblaskowe wewnętrzne

lusterko wsteczne;

Gniazdo zasilania (115 VAC);

Podgrzewacze siedzeń;

System nawigacji.

47 RR WIP 15 Wycieraczka tylnej szyby
48 STOP 20 Światła stopu;

Wysoko zamontowane światło stopu;

Elektronicznie sterowany układ hamulcowy;

Układ sterowania skrzynią biegów;

Układ hybrydowy.

49 OBD 7,5 System diagnostyki pokładowej
50 SEAT HTR 15 Ogrzewacze siedzisk
51 IG2 15 Wieloportowy układ wtrysku paliwa;

Sekwencyjny układ wtrysku paliwa;

Układ zapłonowy silnika.

52 WASHER 20 Spryskiwacz przedniej szyby;

Spryskiwacz tylnej szyby.

53 FUEL OPN 7,5 System otwierania drzwiczek wlewu paliwa
54 FR DEF 20 Odmrażacz wycieraczek szyby przedniej;

Odmgławiacze lusterek wstecznych.

55 P FR DOOR 20 Elektrycznie sterowane szyby;

Dodatkowe oświetlenie drzwi.

56 TAIL 10 Światła postojowe;

Światła tylne;

Boczne światła obrysowe;

Światła tablicy rejestracyjnej;

Przednie światła przeciwmgielne.

57 PANEL 7,5 Oświetlenie tablicy przyrządów

Bezpieczniki (typ B)

Bezpiecznik Amp [A] Opis
58 ABS MTR2 30 Elektronicznie sterowany układ hamulcowy
59 ABS MTR1 30 Elektronicznie sterowany układ hamulcowy
60 HEATER 50 Układ klimatyzacji;

Bezpiecznik “WATER PUMP”

61 RR HTR 30 System ogrzewania tylnego
62 RR DEF 30 Odmgławiacz tylnej szyby
63 RDI FAN NO.1 40 Elektryczny wentylator chłodzący
64 RDI FAN NO.1 40 Elektryczny wentylator chłodzący
65 MAIN 40 Bezpieczniki „H-LP L LWR”, „H-LP L UPR”,

„H-LP R LWR”, „H-LP R UPR” i „DRL”.

66 IGCT NO.1 50 Bezpieczniki „INV W / P”, „IGCT nr 2”, „IGCT nr 3”,

„IGCT nr 4” i „IGCT nr 5”

67 AM1 40 Bezpieczniki „ECU − IG”, „WASHER”, „IG1”,

„WIPER”, „RR WIP”, „HEATER (10 A)”,

„RAD NO.2” i „CIG”

68 POWER 30 Fotel elektryczny

Bezpieczniki (typ C)

Bezpiecznik Amp [A] Opis
69 DC / DC 120 System hybrydowy
