Toyota Highlander Hybrid (2009-2010) – skrzynka bezpieczników

03/20/2021

Spis treści

Toyota Highlander Hybrid (2009-2010) – schemat skrzynki bezpieczników

Rok produkcji: 2009, 2010.

Bezpiecznik zapalniczki (gniazdo zasilania) w Toyocie Highlander Hybrid (2009-2010) to bezpiecznik 28 i 29? w skrzynce bezpiecznikowej na tablicy przyrządów (blok bezpieczników)

Komora silnika

Typ A (blok bezpieczników z tyłu pokrywy)

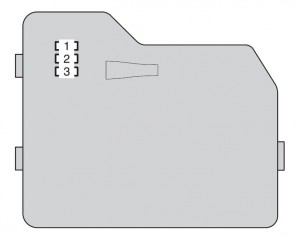

Toyota Highlander Hybrid – bezpieczniki – komora silnika (typ A – pokrywa)

Typ A (blok bezpiecznikowy)

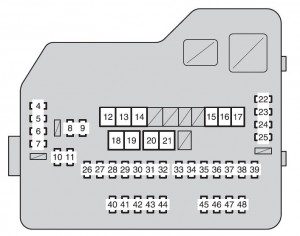

Toyota Highlander Hybrid – bezpieczniki – komora silnika (typ A – skrzynka bezpieczników)
Bezpiecznik Amp [A] Opis
1 SPARE 7,5 Zapasowy bezpiecznik
2 SPARE 15 Zapasowy bezpiecznik
3 SPARE 25 Zapasowy bezpiecznik
4 DEF RLY 10 Odmgławiacz tylnej szyby
5 MIR HTR 20 MIR HTR (15 A)
6 P/OUT 20 Gniazdo zasilania
7 DOOR 1 25 System komunikacji multipleksowej
8 IGCT NO.3 10 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

9 EFI NO.3 10 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

10 INJ NO.1 15 System startowy
11 INJ NO.2 10 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

12 HTR 50 System klimatyzacji
13 FAN NO.2 50 Elektryczny wentylator chłodzący
14 FAN NO.1 50 Elektryczny wentylator chłodzący
15 RR CLR 40 System klimatyzacji
16 RR DEF 30 Odmgławiacz tylnej szyby
17 PBD 30 Zasilanie tylne drzwi
18 DC / DC 140 MIR HTR, P/OUT, DOOR 1,

HTR, RR DEF, FAN MAIN,

PTC NO.1, RR CLR, PTC NO.2,

PTC NO.3, PBD

19 EPS 80 Elektryczne wspomaganie kierownicy
20 ABS MTR1 50 Układ hamulcowy
21 ABS MTR2 50 Układ hamulcowy
22 CRT 10 System rozrywki na tylnych siedzeniach
23 RADIO1 15 System nagłośnieniowy
24 ECU-B 10 Czujnik skrętu;

Wskaźniki i mierniki;

System klimatyzacji;

Jednostka główna ECU;

Pilot bezprzewodowy;

System inteligentnego klucza;

Tylne drzwi z zasilaniem;

Pokładowy system diagnostyczny.

25 DOME 10 Oświetlenie próżności;

Oświetlenie osobiste;

Oświetlenie wewnętrzne;

Wskaźniki i mierniki;

Dodatkowe oświetlenie drzwi;

Tylne drzwi zasilane.

26 AMP 15 System nagłośnieniowy
27 TOWING 30 Światła przyczepy
28 IG2 25 WTR NR 1, WTR NR 2
29 STR LOCK 20 System blokady kierownicy
30 IGCT 30 IGCT nr 2, IGCT nr 3,

INV-W / P, EFI nr 3

31 HAZ 15 Włącz światła sygnalizacyjne
32 ABS NO.3 15 Elektronicznie sterowany układ hamulcowy
33 ABS NO.2 10 Elektronicznie sterowany układ hamulcowy
34 ABS NO.3 10 Kondensator
35 OIL PMP 10 Układ chłodzenia płynu mostu pędnego
36 BATT FAN 15 System hybrydowy
37 G / H 10 Szklany luk;

System komunikacji multipleksowej.

38 DC / DC-S 10 System hybrydowy
39 AM2 7,5 System komunikacji multipleksowej
40 H-LP LH 15 Reflektor lewy (światło drogowe)
41 H-LP RH 15 Reflektor prawy (światło drogowe)
42 H-LP LL 15 Reflektor lewy (światło mijania)
43 H-LP RL 15 Reflektor prawy (światło mijania)
44 HORN 10 Klakson
45 EFI NO.1 10 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

System inteligentnego klucza.

46 ETCS 10 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Elektroniczny układ sterowania przepustnicą.

47 A / F 20 Czujnik stosunku powietrza do paliwa
48 S-HORN 7,5 Klakson

Typ B (jeśli jest na wyposażeniu)

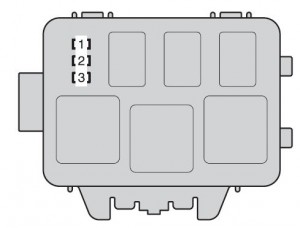

Toyota Highlander – Hybrid – bezpieczniki – komora silnika (typ B)
Bezpiecznik Amp [A] Opis
1 INV-W / P 15 System hybrydowy
2 IGCT NO.2 7,5 System hybrydowy
3 A / CD 10 System klimatyzacji

Pod tablicą rozdzielczą

Przednia strona bloku bezpieczników

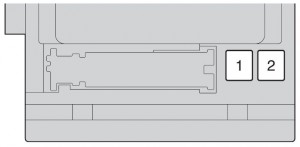

Toyota Highlander Hybrid – bezpieczniki – tablica przyrządów (przednia strona bloku bezpieczników)

Blok bezpieczników

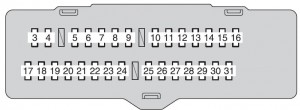

Toyota Highlander Hybrid – bezpieczniki – tablica przyrządów (blok bezpieczników)
Bezpiecznik Amp [A] Opis
1 P / SEAT 30 Fotel elektryczny
2 POWER 30 Elektrycznie sterowane szyby
3 RR DOOR RH 25 Elektrycznie sterowane szyby
4 RR DOOR LH 25 Elektrycznie sterowane szyby
5 FR FOG 15 Przednie światła przeciwmgielne
6 OBD 7,5 System diagnostyki pokładowej
7 FR DEF 25 Odmrażacz wycieraczek szyby przedniej
8 STOP 10 Światła stopu
9 DOOR NO.2 25 Elektrycznie sterowane szyby
10 AM1 7,5 Pompa wodna
11 RR FOG 7,5 Brak obwodu
12 A/C NO.1 10 System klimatyzacji
13 FUEL OPN 7,5 Otwieracz drzwi wlewu paliwa
14 S/ROOF 30 Elektryczny dach księżycowy
15 TAIL 15 Światła postojowe, tylne;

Oświetlenie tablicy rejestracyjnej;

Przednie światła przeciwmgielne;

Światła przyczepy.

16 PANEL 7,5 Oświetlenie schowka podręcznego;

Światła awaryjne;

System audio;

Odmgławiacze zewnętrznych lusterek wstecznych;

System elektrycznie zamykanych drzwi;

Podgrzewacze siedzeń;

System rozrywki na tylnych siedzeniach;

Pokrętło sterowania oświetleniem na tablicy rozdzielczej;

Sterowany elektronicznie przełącznik skrzyni biegów;

Skrzynia biegów;

Przełączniki kierownicy.

17 ECU IG NO.1 10 System komunikacji Multiplex;

Elektryczny szyberdach;

Elektronicznie sterowany system transmisji;

Tylne drzwi elektryczne;

Podgrzewacze siedzeń;

System ostrzegania o ciśnieniu w oponach;

Elektroniczne wspomaganie kierownicy;

Skrzynia biegów.

18 ECU IG NO.2 7,5 VDIM
19 A/C NO.2 10 Klimatyzacja;

FAN NO.1;

FAN NO.2.

20 WASH 20 Wycieraczki i spryskiwacze przedniej szyby
21 S-HTR 20 Ogrzewacze siedzisk
22 GAUGE NO.1 10 System audio;

Odmgławiacze zewnętrznych lusterek wstecznych;

Światła cofania;

System ładowania;

Światła awaryjne;

System kontroli trakcji;

Pokrętło sterowania oświetleniem tablicy rozdzielczej;

Odmrażacz wycieraczek szyby przedniej.

23 FR WIP 30 Wycieraczki i spryskiwacze przedniej szyby
24 RR WIP 15 Wycieraczka i spryskiwacz tylnej szyby
25 IGN 10 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Układ blokady kierownicy;

System inteligentnego kluczyka;

System poduszek powietrznych SRS.

26 GAUGE NO.2 7,5 Wskaźniki i mierniki;

Monitor widoku z tyłu.

27 ECU-ACCESSORY 7,5 Elektryczne lusterko wsteczne;

System blokady zmiany biegów;

System inteligentnego kluczyka.

28 ACCESSORY SOCK NO.1 10 Gniazdo zasilania
29 ACCESSORY SOCK NO.1 20 Gniazdo zasilania
30 RADIO NO.2 7,5 System audio;

System rozrywki na tylnych siedzeniach;

System ładowania;

Oświetlenie wewnętrzne;

Oświetlenie osobiste.

31 MIR HTR 15 Odmgławiacze zewnętrznego lusterka wstecznego
