Toyota Prius Plug-in Hybrid (2010) – skrzynka bezpieczników
Toyota Prius Plug-in Hybrid (2010) – schemat skrzynki bezpieczników
Rok produkcji: 2010.
Bezpiecznik zapalniczki (gniazdo zasilania) w Toyocie Prius Plug-in Hybrid (2010) to bezpiecznik 1 w skrzynce bezpiecznikowej ( lewa boczna tablica rozdzielcza).

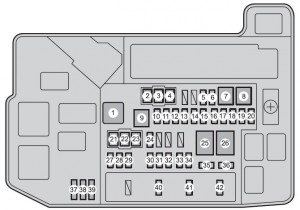

Komora silnika
| Bezpiecznik | Amp [A] | Opis | |
| 1 | DC / DC | 120 | Przetwornica DC / DC |
| 2 | HTR | 50 | System klimatyzacji |
| 3 | CDS | 30 | Elektryczne wentylatory chłodzące |
| 4 | RDI | 40 | Elektryczne wentylatory chłodzące |
| 5 | ENG W / P | 30 | System chłodzenia |
| 6 | ABS MAIN NO.2 | 7,5 | System zapobiegania blokady kół |
| 7 | PTC1 | 50 | System klimatyzacji |
| 8 | PTC2 | 50 | System klimatyzacji |
| 9 | PTC3 | 50 | System klimatyzacji |
| 10 | FUEL OPN | 7,5 | Otwieracz drzwi wlewu paliwa |
| 11 | IGCT | 30 | PCU, IGCT nr 2, IGCT nr 3 |
| 12 | DC / DC-S | 5 | Falownik i konwerter |
| 13 | P CON MAIN | 7,5 | System kontroli parkowania, transmisja |
| 14 | AM2 | 7,5 | System zarządzania energią |
| 15 | ECU-B2 | 7,5 | Inteligentny system kluczy |
| 16 | ECU-B4 | 7,5 | Akumulator hybrydowy (akumulator trakcyjny) |
| 17 | ECU-B3 | 10 | System klimatyzacji |
| 18 | TURN & HAZ | 10 | Włącz światła sygnalizacyjne |
| 19 | ETCS | 10 | Wieloportowy układ wtrysku paliwa;
Sekwencyjny wieloportowy układ wtrysku paliwa. |
| 20 | ABS MAIN NO.1 | 25 | System zapobiegania blokady kół |
| 21 | P / I 2 | 40 | System kontroli parkowania;
Klakson; Prawy reflektor (światło mijania); Lewy reflektor (światło mijania); Światła cofania. |
| 22 | ABS MTR 1 | 30 | System zapobiegania blokady kół |
| 23 | ABS MTR 2 | 30 | System zapobiegania blokady kół |
| 24 | H-LP HI MAIN | 20 | H-LP HI RH, H-LP HI LH;
Włącznik reflektorów; System świateł do jazdy dziennej. |
| 25 | P / I 1 | 60 | IG2, EFI MAIN, BATT FAN |
| 26 | EPS | 60 | Elektryczne wspomaganie kierownicy |
| 27 | PCU | 10 | Falownik i konwerter |
| 28 | IGCT NO.2 | 10 | System hybrydowy;
System kontroli parkowania; System zarządzania energią; Falownik i konwerter. |
| 29 | MIR HTR | 10 | Odmgławiacze zewnętrznego lusterka wstecznego |
| 30 | RAD NO.1 | 15 | System audio;
System nawigacji. |
| 31 | DOME | 10 | Dodatkowe oświetlenie drzwi;
Oświetlenie osobiste; Oświetlenie wnętrza; Oświetlenie lusterka kosmetycznego; Elektryczne wspomaganie kierownicy. |
| 32 | ECU-B | 7,5 | Inteligentny system kluczy;
System komunikacji multipleksowej; Osobiste światła; Wskaźniki i mierniki. |
| 33 | H-LP LH HI | 10 | Reflektor lewy (światło drogowe) |
| 34 | H-LP RH HI | 10 | Reflektor prawy (światło drogowe) |
| 35 | EFI NO.2 | 10 | Wieloportowy układ wtrysku paliwa;
Sekwencyjny wieloportowy układ wtrysku paliwa. |
| 36 | IGCT NO.3 | 10 | System chłodzenia |
| 37 | SPARE | 30 | Zapasowe bezpieczniki |
| 38 | SPARE | 10 | Zapasowe bezpieczniki |
| 39 | SPARE | 7,5 | Zapasowe bezpieczniki |
| 40 | EFI MAIN | 20 | Wieloportowy układ wtrysku paliwa;
Sekwencyjny wieloportowy układ wtrysku paliwa; EFI nr 2. |
| 41 | BATT FAN | 20 | Wentylator chłodzący akumulator |
| 42 | IG2 | 20 | Wieloportowy układ wtrysku paliwa;
Sekwencyjny wieloportowy układ wtrysku paliwa; MET-IGN; IGN; System zarządzania mocą. |

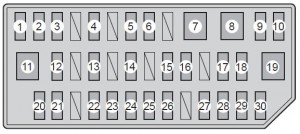

Tablica przyrządów z lewej strony
| Bezpiecznik | Amp [A] | Opis | |
| 1 | CIG | 15 | Gniazdka elektryczne;
Zapalniczka. |
| 2 | ECU-ACC | 10 | System komunikacji Multiplex;
Zewnętrzne lusterka wsteczne; System wspomagania kierowcy; System audio; System nawigacji. |
| 3 | PWR OUTLET | 15 | Gniazdka elektryczne |
| 4 | SEAT HTR FR | 10 | Podgrzewacz siedzenia |
| 5 | SEAT HTR FL | 10 | Podgrzewacz siedzenia |
| 6 | DOOR NO.1 | 25 | System zamka elektrycznego |
| 7 | PSB | 30 | Brak obwodu |
| 8 | PWR SEAT FR | 30 | Brak obwodu |
| 9 | DBL LOCK | 25 | Brak obwodu |
| 10 | FR FOG | 15 | Światła przeciwmgielne |
| 11 | PWR SEAT FL | 30 | Brak obwodu |
| 12 | OBD | 7,5 | System diagnostyki pokładowej |
| 13 | RR FOG | 7,5 | Brak obwodu |
| 14 | STOP | 10 | Światła stopu;
Wysoko zamontowane światło stopu; Układ hamulcowy; System zarządzania mocą; System wspomagania kierowcy. |
| 15 | P FR DOOR | 25 | Elektrycznie sterowane szyby |
| 16 | D FR DOOR | 25 | Elektrycznie sterowane szyby |
| 17 | DOOR RR | 25 | Elektrycznie sterowane szyby |
| 18 | DOOR RL | 25 | Elektrycznie sterowane szyby |
| 19 | S/ROOF | 30 | Brak obwodu |
| 20 | ECU-IG NO.1 | 10 | Elektryczne wentylatory chłodzące;
System komunikacji multipleksowej. |
| 21 | ECU-IG NO.2 | 10 | System wspomagania kierowcy;
Wskaźnik odchylenia kierunkowego i czujnik G; Układ hamulcowy; Elektryczne wspomaganie kierownicy; System nawigacji; System ostrzegania o ciśnieniu w oponach; Napinacze pasów bezpieczeństwa; System audio; Światła awaryjne; Kierunkowskazy; Wycieraczki szyby przedniej. |
| 22 | GAUGE | 10 | Kontrolka;
Wskaźniki i mierniki przypominające o zapięciu pasa bezpieczeństwa pasażera z przodu. |
| 23 | A / C | 10 | System klimatyzacji;
Zdalny system klimatyzacji. |
| 24 | WASHER | 15 | Spryskiwacz szyby przedniej |
| 25 | RR WIP | 20 | Wycieraczka i spryskiwacz tylnej szyby |
| 26 | WIP | 30 | Wycieraczki |
| 27 | MET | 7,5 | Wskaźniki i mierniki |
| 28 | IGN | 10 | Układ hamulcowy;
System wspomagania kierowcy; Wieloportowy układ wtrysku paliwa; Sekwencyjny wieloportowy układ wtrysku paliwa; System poduszek powietrznych SRS; Czujnik wykrywania pasażerów; System zarządzania mocą; Inteligentny system kluczy. |
| 29 | PANEL | 10 | System klimatyzacji;
Światła awaryjne; Podgrzewacze siedzeń; Skrzynia biegów; Przełącznik położenia „P”; System nawigacji; Zdalna klimatyzacja; Lampka przypominająca o zapięciu pasa bezpieczeństwa pasażera z przodu; Oświetlenie schowka podręcznego; Zegar; System audio. |
| 30 | TAIL | 10 | Światła postojowe, tylne;
Oświetlenie tablicy rejestracyjnej; Światła przeciwmgielne; Boczne światła obrysowe. |
