Toyota Hilux (2014) – skrzynka bezpieczników

Toyota Hilux (2014) – schemat skrzynki bezpieczników

Rok produkcji: 2014.


Bezpiecznik zapalniczki (gniazdo zasilania) w Toyocie Hilux (2014) to bezpiecznik 10 w skrzynce bezpiecznikowej na tablicy przyrządów (strona kierowcy – strona przednia).

Skrzynka bezpieczników w komorze silnika

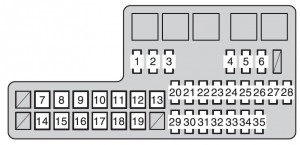

Toyota Hilux – bezpieczniki – komora silnika
Bezpiecznik Amper Obwód
1 SPARE 25 Zapasowy bezpiecznik
2 SPARE 15 Zapasowy bezpiecznik
3 SPARE 10 Zapasowy bezpiecznik
4 FOG 7,5 Przednie światła przeciwmgielne
5 HORN 10 Klakson
6 EFI 25 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

7 PTC NO.1 50 Nagrzewnica elektryczna
8 PWR SEAT 30 Fotel elektryczny
9 PTC NO.2 50 Nagrzewnica elektryczna
10 RR CLR * 1 40 Brak obwodu
H-LP CLN * 2 40 Środki do czyszczenia reflektorów
11 FR HTR 50 Klimatyzacja, klimatyzacja
12 ABS NO.2 30 ABS, TRC, VSC
13 ABS NO.1 40 ABS, TRC, VSC
14 ALT 100 Układ ładowania;


PWR SEAT, RR CLR, H-LP CLN,

FR HTR, AM1, IG1,

PTC NO.1, PTC NO.2, PWR OUT,

STOP, TAIL, OBD

15 GLOW 80 Układ żarzenia silnika
16 BATT P / I 50 FOG, HORN, EFI
17 AM2 30 Rozrusznik silnika,

ST, IGN, INJ, MET

18 MAIN 40 H-LP RH, H-LP LH,

H-LP RL, H-LP LL

19 A / PUMP 50 System kontroli emisji
20 H-LP RL 15 Reflektor prawy (światło mijania)
21 H-LP LL 15 Reflektor lewy (światło mijania)
22 H-LP RH 15 Reflektor prawy (światło drogowe), prawy (światło mijania)
23 H-LP LH 15 Reflektor lewy (światło drogowe), lewy reflektor (światło mijania)
24 EFI No.2 10 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

25 ECU-IG-NO.2 10 Układ ładowania;

Klimatyzacja;

ABS;

VSC;

Spryskiwacze reflektorów.

26 ECU-B 10 Przełączniki kurtynowe w drzwiach;

System zamka elektrycznego;

Bezprzewodowy system zdalnego sterowania;

Czujnik skrętu;

Reflektory.

27 RAD 20 System nagłośnieniowy
28 DOME 7,5 Światła wewnętrzne;

Lampka włącznika silnika;

Oświetlenie osobiste;

Wskaźniki i mierniki;

Zegar;

Wyświetlacz informacyjny;

Bezprzewodowy system zdalnego sterowania;

System świateł do jazdy dziennej;

Światło przeciwmgielne.

29 A / F 20 System kontroli emisji
30 ETCS 10 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

31 ALT-S 7,5 System ładowania
32 TURN-HAZ 15 Światła awaryjne i kierunkowskazy
33 SIREN 7,5 SYRENA
34 ECU-B No.2 7,5 System klimatyzacji
35 DCC 30 ECU-B, KOPUŁKA, RAD
* 1: Dla modeli TGN26L-PRMDK i KUN25L-PRMDH * 3
* 2: Z wyjątkiem modeli TGN26L-PRMDK i KUN25L-PRMDH * 3
* 3: Kod modelu jest podany na etykiecie lub tabliczce producenta.

Skrzynka bezpieczników w tablicy rozdzielczej (po stronie kierowcy) – z przodu

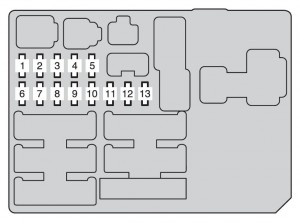

Toyota Hilux – bezpieczniki – tablica przyrządów (strona kierowcy – strona przednia)
Bezpiecznik Amp [A] Opis
1 PWR OUT 15 Gniazdo zasilania
2 TAIL 10 Oświetlenie tablicy przyrządów;

Przednie światła przeciwmgielne;

System kontroli poziomu świateł przednich;

Światła pozycyjne przednie;

Światła tylne;

Oświetlenie tablicy rejestracyjnej;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Wyświetlacz informacyjny;

System świateł do jazdy dziennej;

Automatyczny system reflektorów.

3 STOP 10 Światła stopu;

Wysoko zamontowane światło stopu;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

ABS;

TRC;

VSC;

System sterowania blokadą zmiany biegów.

4 OBD 7,5 System diagnostyki pokładowej
5 INJ 15 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

6 ECU-IG & GAUGE 10 Klimatyzacja;

System ładowania;

Blokada tylnego mechanizmu różnicowego;

ABS;

TRC;

VSC;

Światła awaryjne;

Kierunkowskazy;

Światła cofania;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

System sterowania blokadą zmiany biegów;

Odmgławiacz tylnej szyby;

Reflektory;

Dodatkowe przełączniki drzwi;

Elektrycznie sterowany zamek drzwi;

Bezprzewodowy system zdalnego sterowania;

Czujnik skrętu;

System świateł do jazdy dziennej;

Tempomat;

Spryskiwacze reflektorów;

Podgrzewacze siedzeń;

Odmgławiacze lusterek zewnętrznych;

Wyświetlacz informacyjny;

Lampka przypominająca o zapięciu pasa pasażera.

7 WIP 20 Wycieraczka i spryskiwacz szyby przedniej
8 IGN 7,5 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Poduszki powietrzne SRS;

Pompa paliwa.

9 ACC 7,5 System audio;

Gniazdko elektryczne;

Zegar;

System sterowania zasilaniem lusterka wstecznego;

System sterowania blokadą zmiany biegów;

Wyświetlacz informacyjny.

10 CIG 15 Zapalniczka
11 MET 7,5 Mierniki i mierniki oraz system DPF
12 A / C 10 System klimatyzacji
13 ST 7,5 Układ rozruchowy;

Wskaźniki i mierniki;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

Skrzynka bezpieczników w tablicy rozdzielczej (po stronie kierowcy) – z tyłu

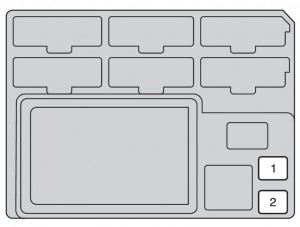

Toyota Hilux – bezpieczniki – tablica przyrządów (strona kierowcy – tył)
Bezpiecznik Amp [A] Opis
1 AM1 40 Tylny system blokady mechanizmu różnicowego;

ABS, TRC, VSC, ACC, CIG, ECU-IG & GAUGE WIP

2 IG1 40 Bezpieczniki PWR, S-HTR, 4WD, DOOR, DEF i MIR HTR

Skrzynka bezpieczników w tablicy rozdzielczej (po stronie pasażera)

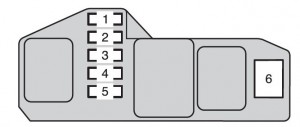

Toyota Hilux – bezpieczniki – tablica przyrządów (strona pasażera)
Bezpiecznik Amp [A] Opis
1 MIR-HTR 15 Odmgławiacze zewnętrznego lusterka wstecznego
2 4WD 20 Tylna blokada mechanizmu różnicowego,

ABS, TRC i VSC.

3 S-HTR 15 Ogrzewacze siedzisk
4 DEF 20 Odmgławiacz tylnej szyby;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

5 DOOR 25 Elektrycznie sterowany system zamka drzwi;

Elektrycznie sterowanych szyb.

6 PWR 30 Elektrycznie sterowane szyby
