BMW 540i – E34 (1991-1994) – skrzynka bezpieczników

08/22/2020

Spis treści

BMW 540i – E34 (1991-1994) – schemat skrzynki bezpieczników

Rok produkcji: 1991, 1992, 1993, 1994

Przednia skrzynka rozdzielcza zasilania

Blok bezpieczników znajduje się w dolnej części tablicy rozdzielczej po stronie kierowcy.

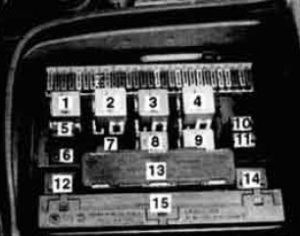

BMW 540i – skrzynka bezpieczników – przednia skrzynka rozdzielcza
Bezpieczniki Stosowanie
1 Wtyczka zwierająca klakson / telefon
2) Przekaźnik rozrusznika
3) Przekaźnik odciążający (zacisk R)
4 Przekaźnik dmuchawy
5 Przekaźnik pompy spryskiwacza
6 Przekaźnik ostrzeżeń telefonicznych
7 Przekaźnik ABS (np. 1994 · 95)
8 Przekaźnik odciążający (K 61)
9 Przekaźnik odciążający (K 15)
10 Przekaźnik pomocniczej pompy wodnej
11 Przekaźnik klaksonu
12 Przekaźnik świateł awaryjnych
13 Sprawdź moduł sterujący
14 Moduł kontroli awarii
15 Moduł sterujący lampą

Tylna skrzynka rozdzielcza mocy

Tylna skrzynka rozdzielcza znajduje się pod poduszką tylnego siedzenia i zawiera bezpieczniki pomocnicze. przekaźniki. i moduły sterujące.

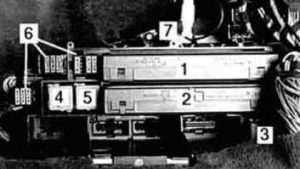

BMW 540i – skrzynka bezpieczników – tylna skrzynka rozdzielcza
Bezpiecznik Stosowanie
1 Moduł przekaźnikowy
2) Moduł ogólny
3) Przekaźnik odmgławiacza tylnego
4 Przekaźnik wycieraczek
5 Przekaźnik ochrony zasilania elektrycznego
6 Bloki bezpieczników
7 Blok bezpieczników (1992 i później)

Skrzynka elektroniki (E-box)

Skrzynka elektroniki lub skrzynka E · box znajduje się w prawym tylnym rogu komory silnika.

BMW 540i – bezpieczniki –
elektronika E-box
Bezpiecznik Stosowanie
1 Moduł sterujący ABS lub Slip (trakcja)
2) Moduł sterujący DME
3) Moduł tempomatu
4 Przekaźnik systemowy (główny)
5 Przekaźnik pompy paliwa
6 Przekaźnik podgrzewacza czujnika tlenu

Pomocniczy panel przekaźników

Pomocniczy panel przekaźników jest zamontowany w lewym przednim rogu komory silnika.

BMW 540i – skrzynka bezpieczników – skrzynka przekaźników pomocniczych
Bezpiecznik Stosowanie
1 Moduł układu czyszczenia reflektorów / mgły (Kanada)
2) Przekaźnik normalnej prędkości
3) Przekaźnik dużej prędkości
4 Przekaźnik ostrzeżenia dźwiękowego telefonu
5 Przekaźnik klimatyzacji
6 Bezpieczniki

Pozycja bezpiecznika

Bezpieczniki od 1 do bezpiecznika 29 są zamontowane w przedniej skrzynce jonowej rozdzielczej mocy. Dodatkowe lokalizacje bezpieczników obejmują tylną skrzynkę rozdzielczą zasilania (bezpiecznik nr 30-37. I nr 40-47) oraz panel przekaźników pomocniczych (bezpiecznik nr 48. 49 lub # 55-56).

Bezpiecznik Prąd amperowy [A] Stosowanie
1 15 ABS System kruszenia (patrz także Bezpiecznik 17)
Kontrola sprawdzania zestawu wskaźników (patrz także Bezpieczniki 15. 17. 20. 29)
Monitor lampy (patrz także Bezpieczniki 2, 3, 5, 7,
10, 11, 13, 14, 15)
Światła stopu
Tempomat (patrz także Bezpiecznik 17)
Komputer pokładowy (patrz także Bezpieczniki 17, 20)
Elektroniczne sterowanie przepustnicą (EML) (patrz także Bezpieczniki 17, 20)
Elektroniczna kontrola transmisji (patrz także Bezpiecznik 12, 17)
2) 7,5 Wtrysk paliwa (tylko silnik M60)
Reflektory / światła przeciwmgielne (patrz także Bezpieczniki 3, 4, 5, 7, 10, 11, 13, 14, 15, 24)
Monitor lamp (patrz także bezpieczniki 1, 3, 4, 5, 7, 10,
11, 13, 14, 15)
Włącz światła awaryjne (patrz także Bezpieczniki 3,
6, 13, 14)
Jednostka sterująca awarią (patrz także Bezpieczniki 6, 10, 11)
3) 7,5 Reflektory / światła przeciwmgielne (patrz także Bezpieczniki 2, 5, 7,
10, 11, 13, 14, 24)
Monitor lamp (patrz także Bezpieczniki 1, 2, 4, 5, 7, 10, 11, 13, 14, 15)
Kierunkowskazy / światła awaryjne (patrz także Bezpieczniki 2,
6, 13, 14)
Spryskiwacz reflektorów (Kanada) (patrz także Bezpieczniki
4, 5, 17, 22, 24)
Elektronika nadwozia (ZKE) (patrz również
Bezpieczniki 4, 5, 17, 24, 30, 47)
4 7,5 Światła postojowe / tylne / do kabiny (patrz także Bezpieczniki 5,
15, 20)
Monitor lamp (patrz także Bezpieczniki 1, 2, 3, 5, 7, 10, 11, 13, 14, 15)
Elektryczne lusterka (patrz także Bezpieczniki 5, 12)
Spryskiwacz reflektorów (Kanada) (patrz także Bezpieczniki
3, 5, 17, 22, 24)
Elektronika nadwozia (ZKE) (patrz również
Bezpieczniki 3, 5, 17, 24, 30, 47)
5 10 Reflektory / światła przeciwmgielne (patrz także Bezpieczniki 2, 3, 7,
10, 11, 13, 14)
Spryskiwacz reflektorów (Kanada) (patrz także Bezpieczniki
3, 4, 17, 22, 24)
Światła parkitail / underhood (patrz także Bezpieczniki 4, 15, 20)
Oświetlenie licencji / tułowia (patrz także 15, 21)
Ligh schowek Zapalniczka samochodowa (patrz także Bezpieczniki
18, 21, 26)
oświetlenie wewnętrzne (patrz także Bezpieczniki 17, 18,
20, 21)
Monitor lamp (patrz także Bezpieczniki 1, 2, 3, 4, 7, 10, 11, 13, 14, 15)
Elektryczne lusterka (patrz także Bezpieczniki 4, 12)
Elektronika nadwozia (ZKE) (patrz również
Bezpieczniki 3, 5, 17, 24, 30, 47)
6 15 Kierunkowskazy / światła awaryjne (patrz także Bezpieczniki 2, 3, 13, 14)
Jednostka sterująca awarią (patrz także Bezpieczniki 2, 10, 11)
7 15 Reflektory / światła przeciwmgielne (patrz także Bezpieczniki 2, 3, 5, 10, 11, 13, 14, 15)
Monitor lampy (patrz także Bezpieczniki 1, 2, 3, 4, 5,
10, 11, 13, 14)
8 7,5
9 15 Róg
Zintegrowane rozporządzenie w sprawie kontroli klimatu
(IHKR) (patrz także Bezpieczniki 19, 20, 27, 29, 46)
Telefon komórkowy (patrz także Bezpieczniki 18, 31)
Wentylator pomocniczy (patrz także Bezpieczniki 25, 29)
10 7,5 Reflektory / światła przeciwmgielne (patrz także Bezpieczniki 2, 3, 5,
7, 11, 13, 14)
Monitor lamp (patrz także Bezpieczniki 1, 2, 3, 4, 5, 7,
11, 13, 14, 15)
Jednostka sterująca awarią (patrz także Bezpieczniki 2, 10, 11)
11 7,5 Reflektory / światła przeciwmgielne (patrz także Bezpieczniki 2, 3, 5,
7, 10, 13, 14)
Monitor lampy (patrz także Bezpieczniki 1, 2, 3, 4, 5, 7
10, 13, 14, 15)
Jednostka sterująca awarią (patrz także Bezpieczniki 2, 10, 11)
12 15 Grzałki dysz spryskiwaczy przedniej szyby
Światła zapasowe
Lusterka elektryczne
Miejsca pamięci (patrz także Bezpieczniki 16, 18, 42)
Elektroniczna kontrola transmisji (patrz także Bezpiecznik 1, 17)
13 7,5 Reflektory / światła przeciwmgielne (patrz także Bezpieczniki 2, 3, 5,
7, 10,11, 14)
Kierunkowskazy / światła awaryjne (patrz także Bezpieczniki 2,
3, 6, 14)
Monitor lamp (patrz także Bezpieczniki 1, 2, 3, 4, 5, 7, 10, 11, 14, 15)
14 7,5 Reflektory / światła przeciwmgielne (patrz także Bezpieczniki 2, 3, 5,
7, 10, 11, 13, 37)
Kierunkowskazy / światła awaryjne (patrz także Bezpieczniki 2, 3, 6, 13)
Monitor lamp (patrz także Bezpieczniki 1, 2, 3, 4, 5, 7,
10, 11, 13, 15)
15 7,5 Światła postojowe / tylne / do kabiny (patrz także Bezpieczniki 4, 5, 20)
Oświetlenie licencji / tułowia (patrz także Bezpieczniki 5,
21)
Światła stop (patrz także Bezpiecznik 1)
Monitor lamp (patrz także Bezpieczniki 1, 2, 3, 4, 5, 7,
10, 11, 13, 14)
16 30 Podgrzewane siedzenia
Miejsca pamięci (patrz także Bezpieczniki 12, 18, 42)
Podparcie lędźwi
17 7,5 Wtrysk paliwa (patrz także Bezpiecznik 23)
System ładowania
Startowy
Wentylator skrzynki elektrycznej (patrz także Bezpiecznik 28)
Sterowanie elektroniczną skrzynią biegów (patrz także Bezpieczniki 1, 12)
ABSlTraction (patrz także Bezpiecznik 1)
Ogrzewanie zamka drzwi (patrz także Bezpiecznik 30)
Podnośniki szyb (patrz także Bezpieczniki 30, 31, 47)
Elektryczny szyberdach (patrz także Bezpieczniki 30, 31, 47)
Spryskiwacz reflektorów (Kanada) (patrz także Bezpieczniki 3, 4, 5, 22, 24)
Zestaw wskaźników / kontrola kontroli (patrz także
Bezpieczniki 1, 17, 20, 29)
Monitor lamp (patrz także Bezpieczniki 2, 3, 4, 5, 7, 10, 11, 13, 14, 15)
Światła stop (patrz także bezpiecznik 15)
Oświetlenie wewnętrzne (patrz także Bezpieczniki 5, 18, 21, 30, 44)
Elektroniczne sterowanie przepustnicą (EML) (patrz także Bezpieczniki 1, 20)
Tempomat (patrz także Bezpiecznik 1)
Komputer pokładowy Monitor lamp (patrz także Bezpieczniki 1, 20)
Elektronika elektroniki centralnej (ZKE) (patrz także Bezpieczniki 3, 4, 5, 24, 30, 47)
18 15 Oświetlenie wewnętrzne (patrz także Bezpieczniki 5, 17, 21, 30, 44)
Światło schowka / zapalniczki (patrz także Bezpieczniki 5, 21, 26)
Radio / odtwarzacz CD (patrz także Bezpiecznik 41)
Telefon komórkowy (patrz także Bezpieczniki 9, 31)
Miejsca pamięci (patrz także Bezpieczniki 12, 16, 42)
Anti-theft (Alpine) (patrz także Bezpiecznik 21)
Blokowanie pilota
19 30 Zintegrowane rozporządzenie w sprawie kontroli klimatu (IHKR) (patrz także Bezpieczniki 9. 20. 27, 29, 46)
20 7,5 Zestaw wskaźników / kontrola kontroli (patrz także Bezpieczniki 1, 17, 29)
Światła postojowe / tylne / do kabiny (patrz także Bezpieczniki 4, 5, 15)
Oświetlenie wewnętrzne (patrz także Bezpieczniki 5, 17, 18, 21, 30)
Zintegrowane rozporządzenie w sprawie kontroli klimatu (IHKR) (patrz także Bezpieczniki 9, 19, 27, 29, 46)
Komputer pokładowy (patrz także Bezpieczniki 1. 17)
Elektroniczne sterowanie przepustnicą (EML) (patrz także Bezpieczniki 1, 17)
21 7,5 Oświetlenie licencji / tułowia (patrz także Bezpieczniki 5, 15)
Oświetlenie wewnętrzne (patrz także Bezpieczniki 5, 17, 18, 30, 44)
Światło schowka / zapalniczki (patrz także Bezpieczniki 5, 18, 26)
Anti-theft (Alpine) (patrz także Bezpiecznik 18)
22 30 Kontrola ciśnienia wycieraczki przedniej szyby (ADV) (patrz także Bezpieczniki 15, 44)
Spryskiwacz reflektorów (Kanada) (patrz także Bezpieczniki 3, 4, 5, 17, 24)
23 15 Wtrysk paliwa / pompa paliwa (patrz także Bezpiecznik 17)
24 10 System czyszczenia reflektorów (poza USA)
Sterowanie wycieraczkami przedniej szyby (SWSI (patrz także Bezpiecznik 44)
Elektronika korpusu centralnego (ZKE) (patrz także Bezpieczniki 3, 4, 5, 17, 30, 47)
25 30 Wentylator pomocniczy (patrz także Bezpiecznik 29)
26 30 Światło schowka / zapalniczki (patrz także Bezpieczniki 5, 18, 21)
27 7,5 Zintegrowane rozporządzenie w sprawie kontroli klimatu (IHKR) (patrz także Bezpieczniki 9, 19, 20, 29, 46)
28 15 E · wentylator skrzynkowy (również Bezpiecznik 17)
System ładowania (patrz także Bezpiecznik 17)
Ogrzewanie siedzenia czcionki
Ogrzewana tylna szyba
Wspomaganie kierownicy (Servotronic)
29 7,5 Zintegrowane rozporządzenie w sprawie kontroli klimatu (IHKR) (patrz także Bezpieczniki 9, 19, 20, 24, 27, 46)
Wentylator pomocniczy (patrz także Bezpiecznik 25)
Zestaw wskaźników / check cont rol (patrz także Bezpieczniki 1, 17, 20)
30 7,5 Ogrzewanie zamka drzwi (patrz także Bezpiecznik 17)
Centralny zamek (patrz także Bezpiecznik 31, 47)
Podnośniki szyb (patrz także Bezpiecznik 17, 31, 47)
Elektryczny szyberdach (patrz także Bezpieczniki 17, 31, 47)
Elektronika elektroniki centralnej (ZKE) (patrz także Bezpieczniki 3, 4, 5, 17, 24, 47)
Oświetlenie wewnętrzne (patrz także Bezpieczniki 5, 17, 18, 20, 21)
31 7,5 Centralny zamek (patrz także Bezpieczniki 30, 47)
Podnośniki szyb (patrz także Bezpieczniki 17, 30, 47)
Elektryczny szyberdach (patrz także Bezpieczniki 17, 30, 47)
Telefon komórkowy (patrz także Bezpieczniki 9, 18)
32 7,5
34 20 Elektryczna regulacja kolumny kierownicy
35 30 Centralny zamek
37 20 Sterowanie wycieraczek / spryskiwaczy tylnej szyby (Touring)
40 15
41 30 Radio / odtwarzacz CD (patrz także Bezpiecznik 18)
Podgrzewane siedzenia
42 30 Elektryczne fotele (patrz także Bezpiecznik 43)
Miejsca pamięci (patrz także Bezpieczniki 12, 16, 18)
43 30 Elektryczne fotele (patrz także Bezpiecznik 42)
44 30 Sterowanie wycieraczek przedniej szyby (SWS) (patrz także Bezpiecznik 24)
Kontrola ciśnienia wycieraczek (SWS) (patrz także Bezpiecznik 15, 22)
46 30 Zintegrowane rozporządzenie w sprawie kontroli klimatu (IHKR) (patrz także Bezpieczniki 9, 19, 20, 27, 29)
47 30 Elektronika nadwozia (ZKE) (patrz także Bezpieczniki 3, 4, 5, 17,24, 30)
Elektryczny szyberdach (patrz także Bezpieczniki 17, 30, 31)
Podnośniki szyb (patrz także Bezpieczniki 17, 30,31)
Centralny zamek (patrz także Bezpieczniki 30, 31)
48 15
49
