Mazda 2 (2011) – skrzynka bezpieczników

Mazda 2 (2011) – schemat skrzynki bezpieczników

Rok produkcji: 2011.

Bezpiecznik zapalniczki (gniazdo zasilania) w Mazdzie 2 (2011) to bezpiecznik 3 w skrzynce bezpiecznikowej po lewej stronie.

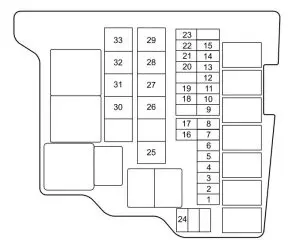

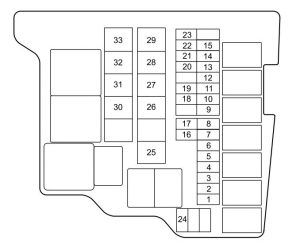

Pozycja	Opis	Amp [A]	Opis
1
2	FUEL PUMP	15	Pompa paliwowa
3	F.FOG	15	Światła przeciwmgielne*
4	P / W	20	Elektrycznie sterowane szyby
5	HORN	10	Klakson
6	EGI	10	System sterowania silnikiem
7	DSC-P	30	DSC
8	DSC-V	20	DSC
9	MAG	7,5	Klimatyzator
10	TAIL	15	Tylne światła; Światła postojowe; Oświetlenie tablicy rejestracyjnej.
11	STOP	10	Światła stopu
12	SWS	7,5	Poduszka powietrzna
13	R.DEF	20	Odmrażacz tylnej szyby
14	HAZARD	10	Światła awaryjne; Kierunkowskazy.
15	D / L	20	Elektryczne zamki do drzwi
16	ENG BAR	15	Czujnik przepływu powietrza; Układ sterowania silnikiem
17	ENG INJ	15	System sterowania silnikiem
18
19
20	H / L LO RH	15	Reflektor (prawy)
21	H / L LO LH	15	Reflektor (lewy)
22
23
24	ROOM	15	Światło górne
25
26	IG KEY 1	40	Do ochrony różnych obwodów
27
28	FAN 2	30	Wentylator chłodzący
29
30	IG KEY 2	30	Do ochrony różnych obwodów
31
32
33	BLOWER	30	Silnik dmuchawy

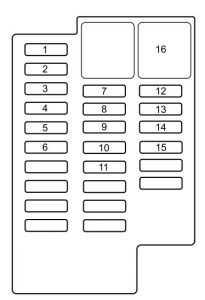

Pozycja	Opis	Amp [A]	Opis
1	TCM
2	ILLUMI	7,5	Oświetlenie deski rozdzielczej
3	CIGAR	15	Gniazdo akcesoriów; Zapalniczka.
4	MIRROR	7,5	Lustro sterujące mocą
5	M.DEF	7,5	Odmrażanie lusterek
6	S.WARM		Ogrzewanie foteli
7	A / C	7,5	Klimatyzator
8	F.WIP	20	Wycieraczka i spryskiwacz przedniej szyby
9	R.WIP	10	Wycieraczka i spryskiwacz tylnej szyby
10	STARTER		Rozrusznik
11	METER 2
12	ENG	10	System sterowania silnikiem
13	METER	10	Zestaw wskaźników
14	SAS	10	Poduszka powietrzna; DSC.
15	AUDIO 3
16	P / W	30	Elektrycznie sterowane szyby
