Toyota Yaris Verso (1999-2005) – skrzynka bezpieczników

Toyota Yaris Verso (1999-2005) – schemat skrzynki bezpieczników

Rok produkcji: 1999, 2000, 2001, 2002, 2003, 2004, 2005.

Bezpiecznik zapalniczki (gniazdo zasilania) w Toyocie Yaris Verso (1999-2005) to bezpiecznik 9 w skrzynce bezpiecznikowe w przedziale pasażerskim.

Przedział pasażerski

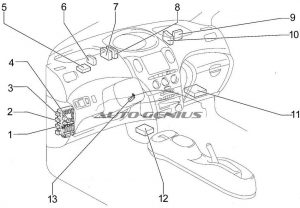

Toyota Yaris Verso – schemat bezpieczników – przedział pasażerski (lewa strona)



  1. Przekaźnik przednich świateł przeciwmgielnych
  2. Przekaźnik odmgławiacza
  3. Przekaźnik światła tylnego
  4. Skrzynka bezpiecznikowa
  5. Bezprzewodowy odbiornik sterowania zamkiem drzwi
  6. Aktywny przekaźnik światła
  7. Przekaźnik świateł do jazdy dziennej
  8. Przekaźnik sterujący zamkiem drzwi
  9. Wzmacniacz klimatyzacji
  10. Wzmacniacz PTC
  11. Silnik i ECT ECU (A / T) lub ECU silnika (M / T)
  12. Zespół czujnika środkowej poduszki powietrznej
  13. Wzmacniacz klucza transpondera



Skrzynka bezpieczników przedziału pasażerskiego

Toyota Yaris Verso – schemat bezpieczników – przedział pasażerski
Nr Bezpiecznik Amp [A]
Opis
1 GAUGE 10 ABS;

Klimatyzator;

Światło cofania;

Ładowanie;

Miernik kombinacji;

Sterowanie zamkiem drzwi;

Podwójny zamek;

ECT;

Sterowanie silnikiem;

Reflektor (ze światłami do jazdy dziennej);

Grzęczyk przypominający o świetle;

Szyberdach;

Okno elektryczne;

Blokada zmiany biegów;

Lampka sygnalizacyjna i ostrzegająca o niebezpieczeństwie;

Dwukierunkowy podgrzewacz przepływu;

Bezprzewodowe sterowanie zamkiem drzwi.

2 DEF RLY 10 Odmgławiacz tylnej szyby i grzałka lusterka
DEF 20 Odmgławiacz tylnej szyby i grzałka lusterka
3 D / L 25 Podwójne blokowanie;

Bezprzewodowa kontrola zamka drzwi.

4 TAIL 7,5 Przednie światło przeciwmgielne;

Reflektor;

Regulacja poziomu wiązki reflektorów;

Brzęczyk przypominający o świetle;

Tylne światło przeciwmgielne;

Tylne światło i oświetlenie.

5
6 WIPER 20 Przednia wycieraczka i spryskiwacz;

Tylna wycieraczka i spryskiwacz;

Sterowanie zamkiem drzwi.

7 ECU-B 7,5 Reflektor;

Tylne światło przeciwmgielne.

8 FOG 15 Przednie światło przeciwmgielne
9 ACC 15 Zapalniczka;

Zegar;

Miernik kombinowany;

Brzęczyk przypominający o oświetleniu;

Wyświetlacz wielofunkcyjny;

Gniazdo zasilania;

Radio i odtwarzacz;

Zdalne sterowanie lusterkiem.

10 ECU-IG 7,5 ABS, o

Oświetlenie wewnętrzne;

Wyświetlacz wielofunkcyjny;

Nagrzewnica PTC;

Wentylator chłodnicy i wentylator skraplacza;

SRS;

Nagrzewnica dwukierunkowa.

11 OBD 7,5 System diagnostyki pokładowej
12 HAZ 10 Kierunkowskaz i światło ostrzegawcze
13 AC 7,5 Klimatyzator;

Nagrzewnica dwukierunkowa.

14 S-HTR 10 Podgrzewacz siedzenia
15
16 STOP 10 ECT;

Sterowanie silnikiem;

Blokada zmiany biegów;

Światło stop.

17 AM1 50 Bezpieczniki „ACC”, „GAUGE”, „DEF” („DEF RLY”),

„S-HTR”, „WIPER” i „ECU-IG”.

18 POWER 30 Szyberdach;

Okno elektryczne

19 HTR 40 Klimatyzator;

Nagrzewnica dwukierunkowa.

20 DEF 30 Odmgławiacz tylnej szyby i grzałka lusterka
Przekaźnik
R1 Podgrzewacz
R2 Migacz
R3 Moc
R4 Przekaźnik otwarcia obwodu (C / OPN)

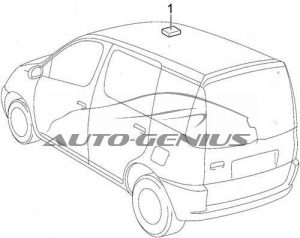

Toyota Yaris Verso – schemat skrzynki bezpieczników – sterowanie szyberdachem
  1. Przekaźnik i bezpiecznik szyberdachu.

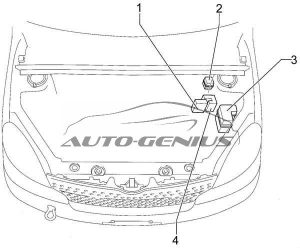

Komora silnika

Toyota Yaris Verso – schemat skrzynki bezpieczników – komora silnika



  1. Bloki topliwe
  2. Dodatkowa skrzynka bezpieczników
  3. Skrzynka bezpiecznikowa
  4. Siłownik ABS z ECU

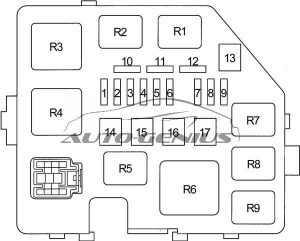

Skrzynka bezpiecznikowa komory silnika

Toyota Yaris Verso – schemat skrzynki bezpieczników – skrzynka bezpieczników w komorze silnika
Nr Bezpiecznik Amp [A]
Opis
1 DOME 15 Zegar;

Licznik kombinacji;

Podwójna blokada;

Reflektor;

Oświetlenie wewnętrzne;

Brzęczyk przypominający o świetle;

Wyświetlacz wielofunkcyjny;

Radio i odtwarzacz;

Bezprzewodowa kontrola zamka drzwi.

2 EFI 15 ECT;

Sterowanie silnikiem;

System immobilizera silnika.

3 HORN 15 Klakson
4 AM2 15 Ładowanie;

Licznik kombinacji;

ECT;

Sterowanie silnikiem;

Wyświetlacz wielofunkcyjny;

SRS;

Rozruch i zapłon.

5 ST 30 Rozruch i zapłon
6
7 H-LP LH 10 Lewy reflektor;

Regulacja poziomu świateł przednich

(ze światłem do jazdy dziennej).

H-LP LO LH 10 Lewy reflektor;

Regulacja poziomu świateł przednich

(ze światłem do jazdy dziennej).

8 H-LP RH 10 Reflektor prawy;

Regulacja poziomu świateł przednich

(ze światłem do jazdy dziennej).

H-LP LO RH 10 Reflektor prawy;

Regulacja poziomu świateł przednich

(ze światłem do jazdy dziennej).

9 P / POINT 15 Gniazdo zasilania
10 Zapasowy
11 Zapasowy
12 Zapasowy
13
14
15 RDI 30 Wentylator chłodnicy i wentylator skraplacza
16 HTR SUB1 50 Grzałka PTC
17
Przekaźnik
R1 Elektryczny wentylator chłodzący
R2 Elektryczny wentylator chłodzący
R3 Rozrusznik
R4
R5 Gniazdo zasilania
R6 Grzałka PTC
R7 EFI
R8 Sprzęgło magnetyczne (A / C)
R9 Klakson

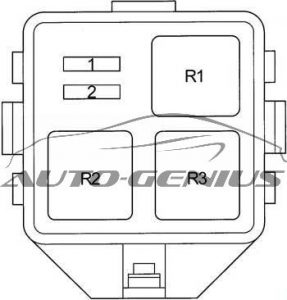

Dodatkowa skrzynka bezpieczników

Toyota Yaris Verso – schemat skrzynki bezpieczników – dodatkowa skrzynka bezpieczników
Nr Bezpiecznik Amp [A]
Opis
1 H-LP HI RH 10 Reflektor (ze światłami do jazdy dziennej)
2 H-LP HI LH 10 Miernik kombinowany;

Reflektor (ze światłami do jazdy dziennej).

Przekaźnik
R1 Reflektor
R2 Ściemniacz (DIM)
R3

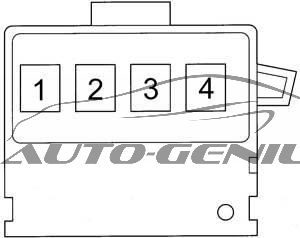

Bloki topliwe

Toyota Yaris Verso – schemat skrzynki bezpieczników – blok bezpieczników
Nr Bezpiecznik Amp [A]
Opis
1 MAIN 60 „EFI”, „DOME”, „HORN”,

„ST”, „AM2”, „H-LP LH”,

„H-LP RH”, „H-LP LH (HI)”, „H-LP RH ( HI) ”,

„ H-LP LH (LO) ”i„ H-LP RH (LO) ”.

2
3 ALT 120 „ECU-B”, „TAIL”, „D / L”,

„OBD”, „RDI”, „AM1”,

„HAZ”, „HTR”, „HTR-SUB1”,

„POWER”, „STOP”,  „DEF”.

4 ABS 60 System zapobiegania blokady kół
