Toyota Yaris iA (2017) – skrzynka bezpieczników

Toyota Yaris iA (2017) – schemat skrzynki bezpieczników

Rok produkcji: 2017.


Bezpiecznik zapalniczki (gniazdo zasilania) w Toyocie Yaris iA (2018) to bezpiecznik 5 w skrzynce bezpiecznikowej

Komora silnika

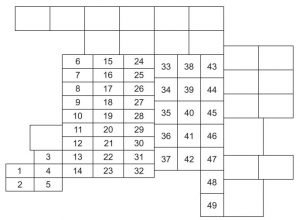

Toyota Yaris iA – schemat skrzynki bezpieczników – komora silnika
Bezpiecznik Amp [A] Opis
1 C / U IG1 15 Do ochrony różnych obwodów
2 ENGINE IG1 7,5 System sterowania silnikiem
3 SUNROOF 10
4 INTERIOR 15 Światło górne
5 ENG + B 7,5 System sterowania silnikiem
6 AUDIO2 15 System nagłośnienia
7 METER1 10 Miernik kombinowany
8 SRS1 7,5 Poduszka powietrzna
9 METER2 7,5 Miernik kombinowany

(jeśli jest w wyposażeniu).

10 RADIO 7,5 System nagłośnienia
11 ENGINE3 15 System sterowania silnikiem
12 ENGINE2 15 System sterowania silnikiem
13 ENGINE1 15 System sterowania silnikiem
14 AUDIO1 25 System nagłośnienia
15 A / C MAG 7,5 Klimatyzator
16 AT PUMP 15 Układ sterowania mostem pędnym


(jeśli jest w wyposażeniu).

17 W 15 Układ sterowania mostem pędnym

(jeśli jest w wyposażeniu).

18 D.LOCK 25 Elektryczne zamki do drzwi
19 H / L RH 20 Reflektor (prawy)
20 ENG + B2 7,5 System sterowania silnikiem
21 TAIL 20 Tylne światła;

Oświetlenie tablicy rejestracyjnej;

Światła postojowe.

22
23 ROOM 25 Światło górne
24 FOG 15 Światła przeciwmgielne

(jeśli są w wyposażeniu).

25 H / CLEAN 20
26 STOP 10 Światła stopu
27 HORN 15 Klakson
28 H / L LH 20 Reflektor (lewe)
29 ABS / DSC S. 30 ABS;

Dynamiczny system kontroli stabilności.

30 HAZARD 15 Światła awaryjne;

Kierunkowskazy.

31 FUEL PUMP 15 System paliwowy
32 FUEL WARM 25
33 WIPER 20 Wycieraczka szyby przedniej
34 CABIN+B 50 Do ochrony różnych obwodów
35 FAN2 30 Wentylator chłodzący
36 FUEL PUMP 30
37 ABS / DSC M 50 ABS;

Dynamiczny system kontroli stabilności.

38 EVVT 20 Układ sterowania silnikiem

(jeśli jest w wyposażeniu).

39
40 FAN1 30 Wentylator chłodzący
41 FAN3 40
42 ENG.MAIN 40 System sterowania silnikiem
43 EPS 60 Układ kierowniczy ze wspomaganiem

(jeśli jest w wyposażeniu).

44 DEFOG 40 Odmgławiacz tylnej szyby
45 IG2 30 Do ochrony różnych obwodów
46 INJECTOR 30 System sterowania silnikiem
47 HEATER 40 Klimatyzator
48 P.WINDOW1 30 Elektrycznie sterowane szyby
49 DCDC DE 40

Blok bezpieczników (lewa strona)

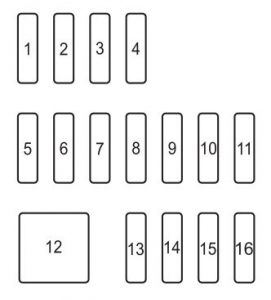

Toyota Yaris iA – schemat bezpieczników – lewa strona
Bezpiecznik Amp [A] Opis
1
2
3
4
5 F.OUTLET 15 Gniazda akcesoriów
6
7 W IND 7,5 Wskaźnik zmiany biegów AT

(jeśli jest na wyposażeniu).

8 LUSTRO 7,5 Sterowanie lusterkiem
9
10 P.WINDOW2 25 Elektrycznie sterowane szyby
11 R.WIPER 15
12
13
14 SRS2 / ESCL 15
15 SIEDZISKO CIEPŁE 20 Podgrzewacz siedzenia

(jeśli jest w wyposażeniu).

16 M.DEF 7,5 Odmgławiacz lustra

(jeśli jest w wyposażeniu).
