Toyota Prius III facelifting (2011-2016) – skrzynka bezpieczników

02/12/2021

Spis treści

Toyota Prius III facelifting – schemat skrzynki bezpieczników (wersja europejska)

Rok produkcji: 2011, 2012, 2013, 2014, 2015, 2016.

Bezpiecznik zapalniczki (gniazdo zasilania) w Toyocie Prius III facelifting (2011-2016) to bezpiecznik 1 w skrzynce bezpiecznikowej na tablicy przyrządów.

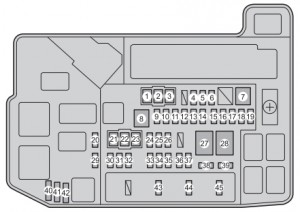

Skrzynka bezpieczników w komorze silnika

Toyota Prius – bezpieczniki – komora silnika
Nr Amp [A] Opis
1 HTR 50 System klimatyzacji
2 RDI 30 Elektryczne wentylatory chłodzące
3 CDS 30 Elektryczne wentylatory chłodzące
4 S-HORN 10 S-HORN
5 ENG W / P 30 System chłodzenia
6 ABS MAIN NO.2 7,5 System zapobiegania blokady kół
7 H-LP CLN 30 Środek do czyszczenia reflektorów
8 P-CON MTR 30 System kontroli pozycji P, transmisja
9 AMP NO.1 30 System nagłośnieniowy
10 IGCT 30 PCU, IGCT nr 2, IGCT nr 3
11 DC / DC-S 5 Falownik i konwerter
12 P CON MAIN 7,5 System sterowania położeniem P;

Przełącznik położenia P.

13 AM2 7,5 System zarządzania energią
14 ECU-B2 7,5 Inteligentny system wejścia i startu,

system hybrydowy.

15 MAYDAY 10 Brak obiegu
16 ECU-B3 10 System klimatyzacji
17 TURN & HAZ 10 Włącz światła sygnalizacyjne
18 ETCS 10 Wieloportowy układ wtrysku paliwa;

sekwencyjny wieloportowy układ wtrysku paliwa.

19 AMP NO.1 20 System zapobiegania blokady kół
20 H-LP LH LO 15 Reflektor lewy (światło mijania)
21 P / I 2 40 System kontroli położenia P;

Klakson;

Światła mijania;

Światła cofania.

22 ABS MTR 1 30 System zapobiegania blokady kół
23 ABS MTR 2 30 System zapobiegania blokady kół
24 H-LP HI MAIN 20 Światła drogowe
25 DRL 7,5 Światła dzienne
26 AMP NO.2 30 System audio;

System nawigacji.

27 P / I 1 60 IG2, EFI MAIN, BATT FAN
28 EPS 60 Elektryczne wspomaganie kierownicy
29 H-LP RH LO 15 Reflektor prawy (światło mijania)
30 PCU 10 Falownik i konwerter
31 IGCT NO.2 10 System hybrydowy;

System kontroli położenia P;

System zarządzania mocą;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

32 MIR HTR 10 Odmgławiacze zewnętrznego lusterka wstecznego
33 RAD NO.1 15 System audio, system nawigacji
34 DOME 10 Dodatkowe oświetlenie drzwi;

Oświetlenie przedziału bagażowego;

Oświetlenie osobiste;

Oświetlenie wewnętrzne;

Oświetlenie stóp;

Oświetlenie przesłony;

Wewnętrzne lusterko wsteczne.

35 ECU-B 7,5 Inteligentny system wejścia i uruchomienia;

Osobiste światła;

Wskaźniki i mierniki;

Światła awaryjne.

36 H-LP LH HI 10 Reflektor lewy (światło drogowe)
37 H-LP RH HI 10 Reflektor prawy (światło drogowe)
38 EFI NO.2 10 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

39 IGCT NO.3 10 System chłodzenia
40 SPARE 30 Zapasowy bezpiecznik
41 SPARE 10 Zapasowy bezpiecznik
42 SPARE 7,5 Zapasowy bezpiecznik
43 EFI MAIN 20 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Układ chłodzenia;

EFI nr 2.

44 BATT FAN 10 Wentylator chłodzący akumulator
45 IG2 20 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

MET;

IGN;

System zarządzania mocą.

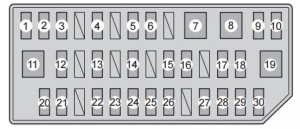

Skrzynka bezpieczników (lewa boczna tablica przyrządów)

Toyota Prius mk3 FL – bezpieczniki – tablica przyrządów
Nr Amp [A] Opis
1 CIG 15 Gniazdka elektryczne
2 ECU-ACC 15 Gniazdka elektryczne
3 PWR OUTLET 15 Gniazdka elektryczne
4 SEAT HTR FR 10 Podgrzewacz siedzenia
5 SEAT HTR FL 10 Podgrzewacz siedzenia
6 DOOR NO.1 25 System zamka elektrycznego
7 PSB 30 System bezpieczeństwa przed zderzeniem
8 PWR SEAT FR 30 Podparcie lędźwi przedniego siedzenia
9 DBL LOCK 25 DBL LOCK
10 FR FOG 7,5 Przednie światła przeciwmgielne
11 PWR SEAT FL 30 Podparcie lędźwi przedniego siedzenia
12 OBD 7,5 System diagnostyki pokładowej
13 RR FOG 7,5 Tylne światło przeciwmgielne
14 STOP 10 Światła stopu;

Wysoko zamontowane światło stopu;

Układ hamulcowy;

System wspomagający kierowcę.

15 P FR DRZWI 25 Okna elektryczne
16 P FR DOOR 25 Okna elektryczne
17 DOOR RR 25 Okna elektryczne
18 DOOR RL 25 Okna elektryczne
19 S / ROOF 30 Dach księżycowy
20 ECU-IG NO.1 10 Elektryczne wentylatory chłodzące;

System komunikacji multipleksowej.

21 ECU-IG NO.2 10 System wspomagający kierowcę;

System bezpieczeństwa przed zderzeniem;

Wewnętrzne lusterko wsteczne;

Czujnik odchylenia i G;

Układ hamulcowy;

Elektryczne wspomaganie kierownicy;

System nawigacji;

Szyberdach;

Napinacze pasów bezpieczeństwa;

System audio;

Światła awaryjne;

Kierunkowskazy;

Wycieraczki szyby przedniej;

Czyszczenie reflektorów.

22 GAUGE 10 System poziomowania reflektorów;

Wskaźniki i mierniki;

Światła awaryjne;

Kierunkowskazy.

23 A / C 10 System klimatyzacji;

System wentylacji słonecznej;

System klimatyzacji zdalnej.

24 WASHER 15 Spryskiwacz szyby przedniej
25 RR WIP 20 Wycieraczka i spryskiwacz tylnej szyby
26 WIP 30 Wycieraczki
27 MET 7,5 Mierniki i mierniki
28 IGN 10 Układ hamulcowy;

System wspomagania kierowcy,

wieloportowy układ wtrysku paliwa /

sekwencyjny wieloportowy układ wtrysku paliwa,

system poduszek powietrznych SRS,

system zarządzania mocą,

inteligentny system wprowadzania i uruchamiania,

Lampka przypominająca o zapięciu pasa

bezpieczeństwa pasażera z przodu.

29 PANEL 10 System klimatyzacji;

Oświetlenie osobiste;

Podgrzewacze siedzeń;

Skrzynia biegów;

Przełącznik położenia P;

System nawigacji;

System wentylacji słonecznej;

System zdalnej klimatyzacji;

Inteligentny system parkowania;

Czyszczenie reflektorów;

Lampka przypominająca o zapięciu pasa

bezpieczeństwa pasażera z przodu;

System poziomowania reflektorów;

Oświetlenie schowka;

Zegar;

System audio;

Przełącznik MPH lub km/h.

30 TAIL 10 System poziomowania reflektorów;

Przednie światła pozycyjne;

Tylne światła;

Oświetlenie tablicy rejestracyjnej;

Przednie światła przeciwmgielne;

Tylne światło przeciwmgielne.
