Toyota Prius C (2011-2016) – skrzynka bezpieczników

Toyota Prius C (2011-2016) – schemat skrzynki bezpieczników

Rok produkcji: 2011, 2012, 2013, 2014, 2015, 2016.

Bezpiecznik zapalniczki (gniazdo zasilania) w Toyocie Prius C (2011-2016) to bezpiecznik 15 w skrzynce bezpiecznikowej (deska rozdzielcza po stronie kierowcy).

Komora silnika (skrzynka bezpieczników typu A)

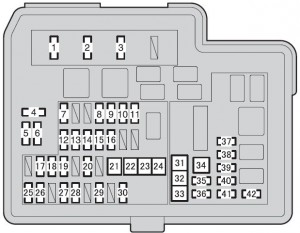

Toyota Prius C – bezpieczniki – komora silnika (typ A)
Bezpiecznik Amp [A] Opis
1 EFI-MAIN 20 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

EFI nr 2.

2 HORN 10 Klakson
3 IG2 30 IG2 NR 2, METER, IGN
4 SPARE 7,5 Zapasowy bezpiecznik
5 SPARE 15 Zapasowy bezpiecznik
6 SPARE 30 Zapasowy bezpiecznik
7 EFI NO.2 10 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

8 H-LP RH-LO 10 Reflektor prawy (światło mijania)
9 H-LP LH-LO 10 Reflektor lewy (światło mijania);

Wskaźnik i mierniki.

10 H-LP RH-HI 10 Reflektor prawy (światło drogowe)
11 H-LP LH-HI 10 Reflektor lewy (światła drogowe);

Wskaźnik i mierniki.

12 IG2 NO.2 10 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Przełączniki układu kierowniczego;

Układ hamulcowy;

Układ rozrusznika;

System inteligentnego kluczyka;

System klasyfikacji pasażerów;

System poduszek powietrznych SRS.

13 DOME 15 System audio;

Sterowanie pojazdem i rejestracja

danych eksploatacyjnych;

Jednostka centralna nadwozia;

Oświetlenie osobiste;

Oświetlenie bagażnika.

14 ECU-B NO.1 7,5 Główny moduł ECU;

Inteligentny system kluczy.

15 METER 7,5 Licznik i wskaźniki
16 IGN 15 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

17 HAZ 10 Światła awaryjne
18 ETCS 10 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

19 ABS NO.1 20 Układ hamulcowy
20 ENG W / PMP 30 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

21 H-LP-MAIN 40 H-LP LH-LO, H-LP RH-LO,

H-LP LH-HI, H-LP RH-HI;

System świateł do jazdy dziennej.

22 H-LP CLN 30 Brak obwodu
23 ABS MTR NO.1 30 Układ hamulcowy
24 P/I 50 EFI-MAIN, HORN, IG2
25 ECU-B NO.2 7,5 System klimatyzacji;

Licznik i mierniki;

System klasyfikacji pasażerów;

System ostrzegania o ciśnieniu w oponach;

System rozrusznika;

System inteligentnego kluczyka;

System blokady drzwi z napędem elektrycznym.

26 AM2 7,5 System startowy
27 STRG LOCK 20 System startowy
28 ABS NO.2 10 Układ hamulcowy
29 IGCT-MAIN 30 IGCT NO.2, IGCT NO.3, IGCT NO.4,

PCU, BATT FAN

30 D / C CUT 30 DOME, ECU-B NO.1
31 PTC HTR NO.1 30 Grzałka PTC
32 PTC HTR NO.2 30 Grzałka PTC
33 FAN 30 Elektryczny wentylator chłodzący
34 PTC HTR NO.3 30 Grzałka PTC
35 DEF 30 MIR HTR, odmgławiacz tylnej szyby
36 DEICER 20 Brak obwodu
37 BATT FAN 10 Wentylator chłodzący akumulator
38 IGCT NO.2 10 System hybrydowy
39 IGCT NO.4 10 System hybrydowy
40 PCU 10 System hybrydowy
41 IGCT NO.3 10 System hybrydowy
42 MIR HTR 10 Odmgławiacze zewnętrznego lusterka wstecznego

Komora silnika (skrzynka bezpieczników typu B)

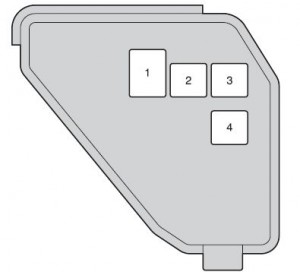

Toyota Prius C – bezpieczniki – komora silnika (typ B)
Bezpiecznik Amp [A] Opis
1 DC / DC 100 System hybrydowy
2 ABS MTR NO.2 30 Układ hamulcowy
3 HTR 40 System klimatyzacji
4 EPS 50 Elektryczny układ wspomagania kierownicy

Pod tablicą rozdzielczą po stronie kierowcy

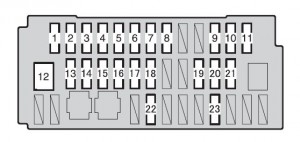

Toyota Prius C – bezpieczniki – deska rozdzielcza po stronie kierowcy
Bezpiecznik Amp [A] Opis
1 TAIL 10 Światła postojowe;

Boczne światła obrysowe;

Światła tylne;

Światła tablicy rejestracyjnej;

Przednie światła przeciwmgielne;

Licznik i wskaźniki.

2 PANEL 5 Oświetlenie tablicy przyrządów
3 DOOR R/R 20 Tylne okno elektryczne (prawa strona)
4 DOOR P 20 Szyba przednia (prawa strona)
5 ECU-IG NO.1 5 Odmgławiacz tylnej szyby;

System ostrzegania o ciśnieniu w oponach;

Główny moduł ECU;

Układ hamulcowy;

System kontroli stabilności pojazdu;

System blokady drzwi z napędem elektrycznym;

System inteligentnego klucza.

6 ECU-IG NO.2 5 Elektryczny układ wspomagania kierownicy
7 HTR-IG 7,5 Klimatyzacja;

Nagrzewnica PTC.

8 GAUGE 10 Zapasowe światła;

System audio;

System kontroli blokady zmiany biegów;

Szyberdach;

Sterowanie pojazdem i rejestracja danych operacyjnych;

System powiadamiania o bliskości pojazdu.

9 WASHER 15 Wycieraczki i spryskiwacze przedniej szyby
10 WIPER 25 Wycieraczki i spryskiwacze przedniej szyby
11 WIPER RR 15 Wycieraczki i spryskiwacze przedniej szyby
12 P / W 30 Zasilanie okna
13 DOOR R/L 20 Tylne okno elektryczne (lewa strona)
14 DOOR D 20 Szyba przednia (lewa strona)
15 CIG 15 Gniazdo zasilania;

Zapalniczka.

16 ACC 5 Główny sterownik nadwozia;

System audio;

Zewnętrzne lusterka wsteczne;

System sterowania blokadą zmiany biegów.

17 D / L 25 System zamka elektrycznego
18 OBD 7,5 Diagnostyka pokładowa
19 STOP 7, 5 Układ rozrusznika;

System sterowania blokadą zmiany biegów;

System powiadamiania o bliskości pojazdu;

Układ hamulcowy;

Światła stopu;

Światła stopu zamontowane wysoko.

20 AM1 7,5 System startowy
21 FOG FR 15 Przednie światła przeciwmgielne
22 S/ROOF 25 Szyberdach
23 S / HTR 15 Ogrzewacze siedzeń;

Klimatyzacja.
