Toyota Prius V (2013-2016) – skrzynka bezpieczników

30 marca 2021 Andrzej

Toyota Prius V (2013-2016) – schemat skrzynki bezpieczników

Rok produkcji: 2013, 2014, 2015, 2016.

Bezpiecznik zapalniczki (gniazdo zasilania) w Toyocie Prius V (2013-2016) to bezpiecznik 1 w skrzynce bezpiecznikowej (lewa boczna tablica rozdzielcza).

Skrzynka bezpieczników w komorze silnika

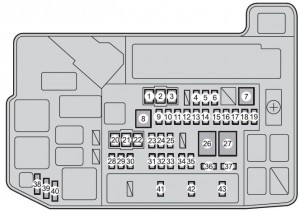

Toyota Prius V – bezpieczniki – komora silnika

Bezpiecznik		Amp [A]	Opis
1	HTR	50	System klimatyzacji
2	RDI	30	Elektryczne wentylatory chłodzące
3	CDS	30	Elektryczne wentylatory chłodzące
4	S-HORN	10	Klakson
5	ENG W / P	30	System chłodzenia
6	ABS MAIN NO.2	7,5	System zapobiegania blokady kół
7	H-LP CLN	30	Czyszczenie reflektorów
8	P-CON MTR	30	Układ sterowania położeniem P; Skrzynia biegów.
9	AMP	30	System nagłośnienia
10	IGCT	30	PCU, IGCT nr 2, IGCT nr 3
11	DC / DC-S	5	Falownik i konwerter
12	P CON MAIN	7,5	System sterowania położeniem P; Przełącznik położenia P.
13	AM2	7,5	System zarządzania energią
14	ECU-B2	7,5	Inteligentny system kluczy
15	MAYDAY	10	Alarm
16	ECU-B3	10	System klimatyzacji
17	TURN & HAZ	10	Włącz światła sygnalizacyjne
18	ETCS	10	Wieloportowy układ wtrysku paliwa; Sekwencyjny wieloportowy układ wtrysku paliwa.
19	ABS MAIN NO.1	20	System zapobiegania blokady kół
20	P / I 2	40	Klakson, prawy reflektor (światło mijania); Lewy reflektor (mijanie); Światło cofania.
21	ABS MTR 1	30	System zapobiegania blokady kół
22	ABS MTR 2	30	System zapobiegania blokady kół
23	H-LP HI MAIN	20	H-LP HI RH, H-LP HI LH; Włącznik reflektorów; System świateł do jazdy dziennej.
24	HV BATT	10	Brak obwodu
25	DRL	7,5	Światła dzienne
26	P / I 1	60	IG2, EFI MAIN, BATT FAN
27	EPS	60	Elektryczne wspomaganie kierownicy
28	PCU	10	Falownik i konwerter
29	IGCT NO.2	10	System hybrydowy; System kontroli pozycji P; Falownik i konwerter.
30	MIR HTR	10	Odmgławiacze zewnętrznego lusterka wstecznego
31	RAD NO.1	15	System audio; System nawigacji.
32	DOME	10	Dodatkowe oświetlenie drzwi; Oświetlenie osobiste; Oświetlenie wewnętrzne; Przednie oświetlenie stóp; Oświetlenie próżności; Wewnętrzne lusterko wsteczne; Mechanizm otwierania drzwi garażowych; Górna konsola.
33	ECU-B	7,5	Inteligentny system kluczy; System komunikacji multipleksowej; Oświetlenie osobiste; Wskaźniki i mierniki; System wykrywania pasażerów (ECU i czujniki).
34	H-LP LH HI	10	Reflektor lewy (światło drogowe)
35	H-LP RH HI	10	Reflektor prawy (światło drogowe)
36	EFI NO.2	10	Wieloportowy układ wtrysku paliwa; Sekwencyjny wieloportowy układ wtrysku paliwa.
37	IGCT NO.3	10	System chłodzenia
38	SPARE	30	Zapasowy bezpiecznik
39	SPARE	10	Zapasowy bezpiecznik
40	SPARE	7,5	Zapasowy bezpiecznik
41	EFI MAIN	20	Wieloportowy układ wtrysku paliwa; Sekwencyjny wieloportowy układ wtrysku paliwa; Układ chłodzenia; EFI nr 2.
42	BATT FAN	20	Wentylator chłodzący akumulator
43	IG2	20	Wieloportowy układ wtrysku paliwa; Sekwencyjny wieloportowy układ wtrysku paliwa; MET; IGN; System zarządzania mocą.

Tablica przyrządów z lewej strony

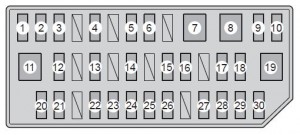

Toyota Prius V – bezpieczniki – deska rozdzielcza po lewej stronie

Bezpiecznik		Amp [A]	Opis
1	CIG	15	Gniazdka elektryczne; Zapalniczka.
2	ECU-ACC	10	System komunikacji Multiplex; Zewnętrzne lusterka wsteczne; System wspomagający kierowcę; System audio; System nawigacji; Inteligentny system wspomagania parkowania.
3	PWR OUTLET	15	Gniazdka elektryczne
4	SEAT HTR FR	10	Podgrzewacz siedzenia
5	SEAT HTR FL	10	Podgrzewacz siedzenia
6	DOOR NO.1	25	System zamka elektrycznego
7	PSB	30	System bezpieczeństwa przed zderzeniem
8	PWR SEAT FR	30	Podparcie lędźwi przedniego siedzenia
9	DBL LOCK	25	DBL LOCK
10	FR FOG	7,5	Przednie światła przeciwmgielne
11	PWR SEAT FL	30	Podparcie lędźwi przedniego siedzenia
12	OBD	7,5	System diagnostyki pokładowej
13	RR FOG	7,5	Tylne światło przeciwmgielne
14	STOP	10	Światła stopu; Wysoko zamontowane światło stopu; Układ hamulcowy; System wspomagania kierowcy.
15	P FR DOOR	25	Elektrycznie sterowane szyby
16	D FR DOOR	25	Elektrycznie sterowane szyby
17	DOOR RR	25	Elektrycznie sterowane szyby
18	DOOR RL	25	Elektrycznie sterowane szyby
19	S/ROOF	30	Brak obwodu
20	ECU-IG NO.1	10	Elektryczne wentylatory chłodzące; System komunikacji multipleksowej.
21	ECU-IG NO.2	10	System wspomagania kierowcy; System bezpieczeństwa przed zderzeniem; Wewnętrzne lusterko wsteczne; Czujnik odchylenia i G; Układ hamulcowy; System nawigacji; Napinacze pasów bezpieczeństwa; System audio; Światła awaryjne; Kierunkowskazy; Wycieraczki szyby przedniej; Czyszczenie reflektorów.
22	GAUGE	10	System poziomowania reflektorów; Wskaźniki i mierniki.
23	A / C	10	System klimatyzacji; Zdalny system klimatyzacji.
24	WASHER	15	Spryskiwacz szyby przedniej
25	RR WIP	20	Wycieraczka i spryskiwacz tylnej szyby
26	WIP	30	Wycieraczki
27	MET	7,5	Licznik i mierniki
28	IGN	10	Układ hamulcowy; System wspomagania kierowcy; Wieloportowy układ wtrysku paliwa; Sekwencyjny wieloportowy układ wtrysku paliwa; System poduszek powietrznych SRS; System zarządzania mocą; Inteligentny system wprowadzania i uruchamiania; Lampka przypominająca o zapięciu pasa bezpieczeństwa pasażera z przodu.
29	PANEL	10	System klimatyzacji; Oświetlenie osobiste; Podgrzewacze siedzeń; Skrzynia biegów; Przełącznik położenia P; System nawigacji; System zdalnej klimatyzacji; Inteligentny system parkowania; Czyszczenie reflektorów; Lampka przypominająca o zapięciu pasa bezpieczeństwa pasażera z przodu; System poziomowania reflektorów; Oświetlenie schowka na rękawiczki; Zegar; Dźwięk system; Przełącznik MPH lub km / h.
30	TAIL	10	System poziomowania reflektorów; Przednie światła pozycyjne; Tylne światła; Oświetlenie tablicy rejestracyjnej; Przednie światła przeciwmgielne; Tylne światło przeciwmgielne.
