Toyota Prius XW20 (2004-2007) – skrzynka bezpieczników

03/29/2021

Spis treści

Toyota Prius XW20 (2004-2007) – schemat skrzynki bezpieczników

Rok produkcji: 2004, 2005, 2006, 2007.

Bezpiecznik zapalniczki (gniazdo zasilania) w Toyocie Prius XW20 (2004-2007) to bezpiecznik 19 w skrzynce bezpiecznikowej na tablicy przyrządów.

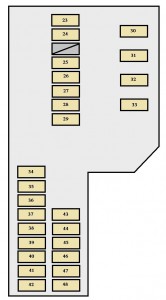

Komora silnika

Toyota Prius – bezpieczniki – komora silnika

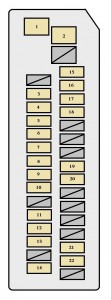

Tablica przyrządów

Toyota Prius – bezpieczniki – tablica przyrządów

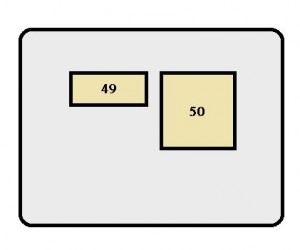

Bagażnik

Toyota Prius – bezpieczniki – bagażnik

Bezpieczniki

Bezpiecznik Amp [A] Opis
1 PWR 30 Elektrycznie sterowane szyby
2 DEF 40 Odmgławiacz tylnej szyby
3 M / HTR 15 Podgrzewacz zewnętrznego lusterka wstecznego
4 WIP 30 Wycieraczka przedniej szyby
5 RR WIP 15 Tylna wycieraczka
6 WSH 20 Spryskiwacze
7 ECU-IG 7,5 Inteligentny system wejścia i uruchomienia;

Elektryczne szyby;

Wyświetlacz informacyjny;

Elektryczne wspomaganie kierownicy;

System odstraszający przed kradzieżą.

8 GAUGE 10 Licznik i wskaźniki;

Światła cofania;

Światła awaryjne;

Elektrycznie sterowane szyby.

9 OBD 7,5 System diagnostyki pokładowej
10 STOP 7,5 Światła stopu
11 DOOR 25 System zamka elektrycznego
12 ACC − B 25 Bezpieczniki „POWER OUTLET”, „ACC”
13 ECU − B 15 Wyświetlacz informacyjny;

Elektrycznie sterowane szyby;

Klimatyzacja.

14 AM1 7,5 System hybrydowy
15 TAIL 10 Tylne światła;

Oświetlenie tablicy rejestracyjnej;

Światła postojowe.

16 PANEL 7,5 Wyświetlacz informacyjny;

Zegar;

System audio;

Oświetlenie tablicy przyrządów.

17 A / C (HTR) 10 System klimatyzacji
18 FR DOOR 20 Elektrycznie sterowane szyby
19 PWR OUTLET 15 Gniazdo zasilania
20 ACC 7,5 System audio;

Wyświetlacz informacyjny;

Zegar.

21 PWR OUTLET FR 15 Gniazdo zasilania
22 IGN 7,5 System hybrydowy;

System immobilizera pojazdu hybrydowego;

Poduszki powietrzne SRS.

23 SPARE 30 Zapasowy
24 SPARE 15 Zapasowy
25 DRL 7,5 System świateł do jazdy dziennej
26 H − LP LO RH 15 Reflektor prawy (światło mijania)
10 (pojazdy z reflektorem halogenowym)
27 H − LP LO LH 15 Reflektor lewy (światło mijania)
10 (pojazdy z reflektorem halogenowym)
28 H-LP HI RH 10 Reflektor prawy (światło drogowe)
29 H − LP HI LH 10 Reflektor lewy (światło drogowe)
30 EFI 15 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

31 AM2 15 Bezpiecznik „IGN”;

Układ zapłonowy.

32 HORN 10 Klakson
33 HEV 20 System hybrydowy
34 P CON MAIN 7,5 System kontroli parkowania;

System immobilizera pojazdu hybrydowego.

35 P CON MTR 30 System kontroli parkowania
ABS − 1 25 Układ przeciwblokujący
36 ETCS 10 Elektroniczny system kontroli przepustnicy
37 BATT FAN 10 Wentylator chłodzący akumulator
38 HAZ 10 Kierunkowskazy;

Światła awaryjne.

39 DOME 15 System audio;

Oświetlenie wewnętrzne;

Inteligentny system włączania i wyłączania;

Licznik i wskaźniki;

Kierunkowskazy;

Oświetlenie bagażnika;

Zegar.

40 ABS MAIN3 15 Układ przeciwblokujący
41 ABS MAIN2 10 Układ przeciwblokujący
42 ABS MAIN1 10 Układ przeciwblokujący
43 FR FOG 15 Światła przeciwmgielne
44 CHS W / P 10 CHS W / P
45 AMP 30 System nagłośnienia
46 PTC HTR2 30 Grzałka PTC
47 PTC HTR1 30 Grzałka PTC
48 CDS FAN 30 Elektryczny wentylator chłodzący
49 DC / DS-S 5 Falownik i konwerter
50 MAIN 120 System hybrydowy
