Toyota Prius (2015-2017) – skrzynka bezpieczników

04/06/2021

Spis treści

Toyota Prius (2015-2017) – schemat skrzynki bezpieczników

Rok produkcji: 2015, 2016, 2017.

Bezpiecznik zapalniczki (gniazdo zasilania) w Toyocie Prius (2015-2017) to bezpiecznik 2 w skrzynce bezpiecznikowej

Przedział pasażerski

LHD

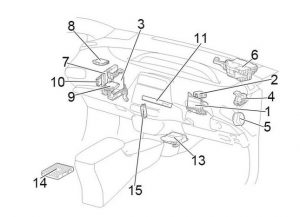

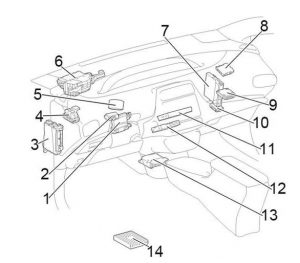

Toyota Prius – schemat skrzynki bezpieczników – przedział pasażerski RHD
Toyota Prius – schemat skrzynki bezpieczników – przedział pasażerski LHD

RHD

Toyota Prius – schemat skrzynki bezpieczników – przedział pasażerski RHD
Numer Opis
1 Wzmacniacz klimatyzacji
2 Przekaźnik wycieraczek szyby przedniej
3 Skrzynka bezpieczników;

Jednostka główna ECU.

4 Skrzynka przekaźników
5 Kalkulator wspomagania kierownicy
6 Zespół ECU z lustrem licznika
7 Moduł ECU sterowania pojazdem hybrydowym
8 ECU ostrzeżenia o luzie
9 ECU wspomagania jazdy
10 ECU bramy sieciowej
11 ECU nawigacji
12 LHD:

Transceiver telematyczny.

13 Sterownik poduszki powietrznej
14 Wzmacniacz komponentowy stereo
15 RHD:

Przekaźnik sterowania drzwiami z podwójną blokadą

Skrzynka bezpieczników przedziału pasażerskiego

Toyota – Prius – schemat skrzynki bezpieczników – skrzynka bezpieczników przedziału pasażerskiego
Bezpiecznik Amp [A] Opis
1 ECU-B NO.2 7,5 Klimatyzator;

Tempomat;

Sterowanie zamkiem drzwi;

Osłona kratki;

System hybrydowy;

System komunikacji multipleksowej (CAN);

Okno elektryczne;

Lusterko zdalnego sterowania;

System kontroli zmiany biegów;

Zabezpieczenie przed kradzieżą;

System ostrzegania o ciśnieniu w oponach;

System powiadamiania o bliskości pojazdu.

2 ECU-B NO.1 5 Otwieracz tylnych drzwi;

Tempomat;

System wejścia i startu;

System hybrydowy;

System immobilizera;

System kontroli zmiany biegów;

Uruchamianie;

Blokada kierownicy;

System powiadamiania o bliskości pojazdu;

Bezprzewodowa kontrola zamka drzwi.

3 D / L 20 Sterowanie zamkiem drzwi;

Mechanizm otwierania tylnych drzwi;

System wprowadzania i uruchamiania;

System immobilizera;

Uruchamianie;

Blokada układu kierowniczego;

Bezprzewodowa kontrola zamka drzwi.

4 STOP 7,5 Światło stop;

ABS;

Mechanizm otwierania tylnych drzwi;

Tempomat;

Dynamiczny tempomat radarowy;

System wejścia i startu;

System hybrydowy;

System immobilizera;

System kontroli zmiany biegów;

Uruchamianie;

Blokada kierownicy;

TRC;

System powiadamiania o bliskości pojazdu;

VSC;

Bezprzewodowa kontrola zamka drzwi.

5 AM2 7,5 Otwieracz tylnych drzwi;

System wejścia i startu;

System immobilizera;

Uruchamianie;

Blokada kierownicy;

Bezprzewodowa kontrola zamka drzwi.

6 HAZ 10 Kierunkowskazy i światło ostrzegawcze;

Mechanizm otwierania tylnych drzwi;

Licznik kombinowany;

System wejścia i startu;

System immobilizera;

Uruchamianie;

Blokada kierownicy;

Bezprzewodowe sterowanie zamkiem drzwi.

7 PANEL 5 Oświetlenie;

Światło tylne.

8 TAIL 10 Tylne światło;

Tylne światło przeciwmgielne;

Przednie światło przeciwmgielne;

Oświetlenie.

9 DOOR 20 Zasilanie okna
10 DOOR R/R 20 Zasilanie okna
11 P/OUTLET NO.1 15 Gniazdo zasilania
12
13 WASHER 15 Przednia wycieraczka i spryskiwacz;

Tylna wycieraczka i spryskiwacz.

14 WIPER RR 15 Tylna wycieraczka i spryskiwacz
15 ECU-IG1 NO.4 10 ABS;

Klimatyzacja;

System audio;

Automatyczne lusterko odporne na oślepianie;

Automatyczne sterowanie oświetleniem;

Otwieranie tylnych drzwi;

System monitorowania tylnych prowadnic;

System monitorowania martwego pola;

Licznik kombinowany;

Tempomat;

Sterowanie zamkiem drzwi;

Podwójne ryglowanie;

Dynamiczny tempomat radarowy;

System Entry & Start;

Przednie światło przeciwmgielne;

Przednia wycieraczka i spryskiwacz

(z automatyczną wycieraczką);

Reflektor;

Regulacja poziomu świateł przednich;

System hybrydowy;

Podświetlenie;

Immobilizer;

Inteligentny asystent parkowania;

Oświetlenie wewnętrzne;

Ostrzeżenie o opuszczeniu pasa ruchu;

Światła automatyczne;

Przypomnienie o świetle;

Podgrzewacz lusterka;

System komunikacji multipleksowej (CAN);

System nawigacji;

Okno elektryczne;

System bezpieczeństwa przed zderzeniem;

Tylne światło przeciwmgielne;

System monitorowania widoku z tyłu (wbudowany wzmacniacz);

Odmgławiacz tylnej szyby;

Lusterko kontrolne;

Ostrzeżenie o zapięciu pasów bezpieczeństwa;

Ogrzewanie siedzenia;

System zmiany biegów;

Przesuwany dach;

Blokada kierownicy;

Tylne światło;

Odstraszacz kradzieży;

System ostrzegania o ciśnieniu w oponach;

TRC;

System powiadamiania o bliskości pojazdu;

VSC;

Bezprzewodowa kontrola zamka drzwi.

16 BKUP LP 7,5 Światło cofania;

System audio;

System monitorowania z tyłu;

System nawigacji;

System monitorowania widoku z tyłu (wbudowany wzmacniacz).

17 ECU-IG1 NO.2 5 ABS, TRC, VSC
18
19 FOG RR 7,5 Tylne światło przeciwmgielne
20 OBD 7,5 System diagnostyki pokładowej
21 DOME 7,5 Oświetlenie wewnętrzne;

Mechanizm otwierania tylnych drzwi;

System wprowadzania i uruchamiania;

System immobilizera;

Uruchamianie;

Blokada układu kierowniczego;

Bezprzewodowe sterowanie zamkiem drzwi.

22 DOOR BACK 7,5 Otwieracz tylnych drzwi;

System wejścia i startu;

System immobilizera;

Uruchamianie;

Blokada kierownicy;

Bezprzewodowa kontrola zamka drzwi.

23
24 ECU-DCC NO.2 10 ABS;

Klimatyzacja;

System audio;

Automatyczne sterowanie oświetleniem;

Otwieranie tylnych drzwi;

System monitorowania prowadnicy tylnej;

Licznik kombinowany;

Tempomat;

Sterowanie zamkiem drzwi;

Podwójny zamek;

Dynamiczny tempomat radarowy;

Sterowanie silnikiem;

System wjazdu i uruchomienia;

EPS;

Światło przeciwmgielne – przód;

Otwieracz pokrywy wlewu paliwa;

Przesłona kratki;

Reflektor;

Regulacja poziomu świateł przednich;

System hybrydowy;

Oświetlenie;

System immobilizera;

Inteligentny asystent parkowania;

Oświetlenie wewnętrzne;

Ostrzeżenie o zjechaniu z pasa ruchu;

System automatycznego wyłączania świateł;

Przypomnienie o świetle;

System nawigacji;

Elektryczne okno;

System bezpieczeństwa przed zderzeniem;

Tylne światło przeciwmgielne;

System monitorowania widoku z tyłu (wbudowany wzmacniacz);

Lusterko zdalnego sterowania;

Ostrzeżenie o zapięciu pasów;

System kontroli zmiany biegów;

Przesuwany dach;

SRS;

Uruchamianie;

Blokada układu kierowniczego;

Tylne światło;

System telematyczny;

Odstraszacz kradzieży;

System ostrzegawczy ciśnienia w oponach;

TRC;

Kierunkowskaz i lampka ostrzegawcza o niebezpieczeństwie;

System powiadamiania o bliskości pojazdu;

VSC;

System bezprzewodowej ładowarki;

Bezprzewodowa kontrola zamka drzwi;

Bezprzewodowa kontrola zamka drzwi.

25 ECU-DCC NO.2 5 ABS, TRC, VSC
26 RADIO 15 System audio;

System monitorowania wstecznego;

System nawigacji;

System monitorowania widoku z tyłu (wbudowany wzmacniacz).

27 DOOR R/L 20 Zasilanie okna
28
29
30
31 ECU-ACC 5 ABS;

Klimatyzacja;

System audio;

Automatyczne sterowanie oświetleniem;

Otwieranie tylnych drzwi;

System monitorowania tylnych prowadnic;

Licznik kombinowany;

Sterowanie zamkiem drzwi;

Podwójne ryglowanie;

System wejścia i startu;

Przednie światło przeciwmgielne;

Reflektor;

Regulacja poziomu świateł przednich;

Oświetlenie;

Immobilizer;

Oświetlenie wewnętrzne;

System automatycznego wyłączania światła;

Przypomnienie o świetle;

System komunikacji multipleksowej (CAN);

System nawigacji;

Gniazdo zasilania;

Okno elektryczne;

Tylne światło przeciwmgielne;

System monitorowania widoku z tyłu (wbudowany wzmacniacz);

Zdalne sterowanie lusterkiem;

Ostrzeżenie o zapięciu pasów bezpieczeństwa;

Rozsuwany dach;

Uruchamianie;

Blokada kierownicy;

Tylne światło;

System telematyczny;

Odstraszacz kradzieży;

System ostrzegania o ciśnieniu w oponach;

TRC;

VSC;

Bezprzewodowy system ładowania;

Bezprzewodowa kontrola zamka drzwi.

32 ECU-IG1 NO.3 7,5 Klimatyzator;

Dynamiczny tempomat radarowy;

Reflektor;

Regulacja poziomu świateł przednich;

Oświetlenie;

Ostrzeżenie o zjechaniu z pasa ruchu;

Ogrzewanie lusterek;

System bezpieczeństwa przed zderzeniem;

Odmgławiacz tylnej szyby;

Światło tylne.

33 EPS-IG1 5 ESP
34 A / BAG-IG2 10 SRS;

Ostrzeżenie o zapięciu pasów bezpieczeństwa.

35 METER-IG2 5 ABS;

Klimatyzator;

System audio;

Automatyczne sterowanie oświetleniem;

Otwieranie tylnych drzwi;

System monitorowania tylnej prowadnicy;

Licznik kombinowany;

Tempomat;

Dynamiczny tempomat radarowy;

Sterowanie silnikiem;

System wejścia i startu;

EPS;

Przednie światło przeciwmgielne;

Otwieracz pokrywy paliwa;

Osłona kratki;

Reflektor;

Regulacja poziomu świateł przednich;

System hybrydowy;

Oświetlenie;

System immobilizera;

Inteligentny asystent parkowania;

Ostrzeżenie o zjechaniu z pasa ruchu;

System automatycznego wyłączania świateł;

Przypomnienie o świetle;

System nawigacji;

Elektrycznie sterowane okno;

System bezpieczeństwa przed zderzeniem;

Tylne światło przeciwmgielne;

System monitorowania widoku z tyłu (wbudowany wzmacniacz);

Ostrzeżenie o zapięciu pasów;

System kontroli zmiany biegów;

Dach przesuwny;

SRS;

Uruchamianie;

Blokada układu kierowniczego;

Tylne światło;

System telematyczny;

Odstraszacz kradzieży;

System ostrzegania o ciśnieniu w oponach;

TRC;

Kierunkowskazy i światła awaryjne;

Światło ostrzegawcze;

System powiadamiania o bliskości pojazdu;

VSC;

Bezprzewodowe sterowanie zamkiem drzwi.

36 ECU-IG2 NO.3 5 ABS;

Tempomat;

Dynamiczny tempomat radarowy;

System hybrydowy;

System komunikacji multipleksowej (CAN);

System kontroli zmiany biegów;

System telematyczny;

TRC;

System powiadamiania o bliskości pojazdu;

VSC.

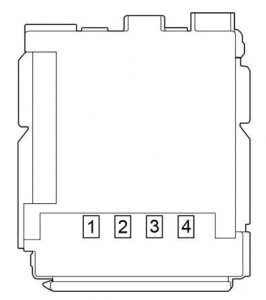

Toyota – Prius – schemat skrzynki bezpieczników – skrzynka bezpieczników przedziału pasażerskiego
Bezpiecznik Amp [A] Opis
1
2 POWER 30 Zasilanie okna
3 P / SEAT 30 Fotel elektryczny
4 S/ROOF 30 Przesuwny dach



Skrzynka przekaźnika przedziału pasażerskiego

LHD

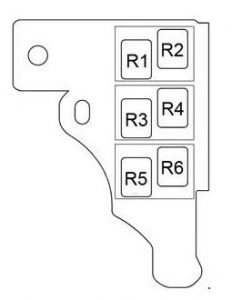

Toyota Prius – schemat skrzynki bezpieczników – skrzynka przekaźników przedziału pasażerskiego LHD

RHD

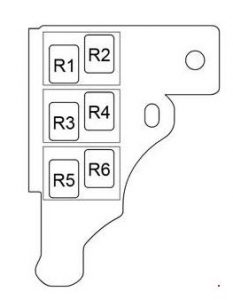

Toyota Prius – schemat skrzynki bezpieczników – skrzynka przekaźników przedziału pasażerskiego RHD
Numer Przekaźnik
R1 (R / MIR (-))
R2 (R / MIR (+))
R3 Zapłon (IG1 nr 4)
R4
R5 Przednie światło przeciwmgielne (FR FOG)
R6 RHD:

Środek odstraszający przed kradzieżą (S-HORN)

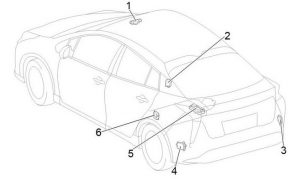

Toyota Prius – schemat skrzynki bezpieczników – skrzynka przekaźników przedziału pasażerskiego
Numer Opis
1 ECU sterujący dachem przesuwnym
2 Antena ostrzegająca o ciśnieniu w oponach i odbiornik;

Zespół odbiornika inteligentnego sterowania drzwiami

(bez systemu ostrzegania o ciśnieniu w oponach).

3 Czujnik martwego pola – prawa strona
4 Czujnik martwego pola – lewa strona
5 Zespół bloku złączy akumulatora HV
6 Czujnik napięcia akumulatora

Komora silnika

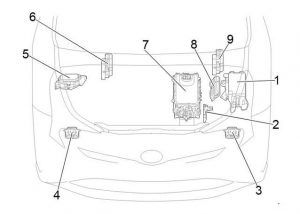

Toyota Prius – schemat skrzynki bezpieczników – komora silnika
Numer Opis
1 Skrzynka bezpiecznikowa
2 Blok łączników topliwych
3 Sterownik świateł przednich ECU (LH)
4 Sterownik świateł przednich ECU (RH)
5 Skrzynka przekaźników
6 RHD:

Urządzenie wspomagające siłę hamowania z cylindrem głównym

7 Falownik z konwerterem
8 ECM
9 LHD:

Urządzenie wspomagające siłę hamowania z cylindrem głównym

Skrzynka bezpiecznikowa komory silnika

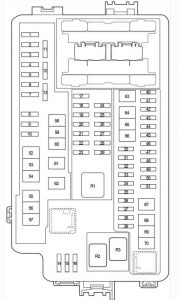

Toyota Prius – schemat skrzynki bezpieczników – skrzynka bezpieczników komory silnika
Bezpiecznik Amp [A] Opis
1 WIPER 30 Przednia wycieraczka i spryskiwacz
2 P/OUTLET NO.2 15 Gniazdo zasilania
3 DOOR DBL/L 20 Podwójne ryglowanie
4
5 FUEL OPN 10 Sterowanie silnikiem;

Otwieracz pokrywy paliwa.

6 S / HTR-MAIN 20 Podgrzewacz siedzenia
7
8 FOG FR 10 Przednie światło przeciwmgielne
9 TOWING-DC/DC 20 Holowanie przyczep
10 ENG W / PMP 25 Sterowanie silnikiem;

Klimatyzator;

Otwieracz pokrywy paliwa.

11
12
13
14
15
16
17
18 S / HTR F / L 10 Podgrzewacz siedzenia
19 S / HTR F / R 10 Podgrzewacz siedzenia
20 EFI NO.2 10 Klimatyzator;

Wentylator chłodzący;

Sterowanie silnikiem;

Otwieracz pokrywy paliwa.

21 EFI NO.3 10 Sterowanie silnikiem;

Otwierana pokrywa paliwa.

22 INJ 15 Zapłon;

Licznik kombinacyjny;

terowanie silnikiem;

Otwieracz pokrywy paliwa.

23 ECU-IG2 NO.1 10 Tempomat;

Sterowanie silnikiem;

Otwieracz pokrywy paliwa;

System hybrydowy;

System zmiany biegów;

System powiadamiania o bliskości pojazdu.

24 PM-IGCT 10 System hybrydowy;

Tempomat;

Dynamiczny tempomat radarowy;

System zmiany biegów;

System powiadamiania o bliskości pojazdu.

25 IGCT NO.2 10 Tempomat;

Dynamiczny tempomat radarowy;

System hybrydowy;

System zmiany biegów;

System powiadamiania o bliskości pojazdu.

26 BATT FAN 15 System hybrydowy;

Tempomat;

System zmiany biegów;

System powiadamiania o bliskości pojazdu.

27 PCU FR 10 System hybrydowy;

Tempomat;

System zmiany biegów;

System powiadamiania o bliskości pojazdu.

28 INV W / PMP 10 System hybrydowy;

Tempomat;

System zmiany biegów;

System powiadamiania o bliskości pojazdu.

29 PCU BUB / PCU RR 10 System hybrydowy;

Tempomat;

System zmiany biegów;

System powiadamiania o bliskości pojazdu.

30 TOWING-B 20 Holowanie przyczep
31 S-HORN 10 Środek odstraszający przed kradzieżą
32
33 ETCS 10 Sterowanie silnikiem;

Otwieracz pokrywy paliwa.

34 HORN 10 Klakson;

Otwieracz tylnych drzwi;

System wejścia i startu;

System immobilizera;

Uruchamianie;

Blokada kierownicy;

Bezprzewodowa kontrola zamka drzwi.

35
36
37
38 D / C CUT 25 Bezpieczniki „ECU-DCC NO.2”,

„ECU-DCC NO.1”, „RADIO”.

39 EFI-MAIN 20 Sterowanie silnikiem;

Wentylator chłodzący;

Klimatyzator;

Otwieracz pokrywy paliwa.

40
41 IG2-MAIN 25 Bezpieczniki „ECU-IG2 NO.1”, „INJ”
42
43 BATT-S 5 Tempomat;

System hybrydowy;

System kontroli zmiany biegów;

System powiadamiania o bliskości pojazdu.

44 AMP 10 System audio;

System monitorowania wstecznego;

System nawigacji.

45
46 ABS NO.3 10 ABS, TRC, VSC
47 ABS NO.2 10 ABS, TRC, VSC
48 DCM / MAYDAY 10 System telematyczny
49 P CON MTR 30 System hybrydowy;

Tempomat;

System zmiany biegów;

System powiadamiania o bliskości pojazdu.

50 H-LP RH 20 Reflektor;

Regulacja poziomu świateł przednich;

Automatyczna kontrola światła;

Oświetlenie;

System automatycznego wyłączania światła;

Przypomnienie o świetle;

Światło tylne.

51 H-LP LH 20 Reflektor;

Regulacja poziomu świateł przednich;

Automatyczna kontrola światła;

Oświetlenie;

System automatycznego wyłączania światła;

Przypomnienie o świetle;

Światło tylne.

52 DEF 50 Odmgławiacz tylnej szyby;

Ogrzewanie lusterka.

53 PTC HTR NO.3 30 Grzałka PTC
54
55 HTR 30 Klimatyzator
56 PTC HTR NO.2 30 Grzałka PTC
57 ABS MTR NO.2 30 ABS, TRC, VSC
58
59 FAN NO.2 30 Wentylator chłodzący
60 PTC HTR NO.1 50 Grzałka PTC
61 FAN NO.1 30 Wentylator chłodzący
62 ABS-MAIN 30 ABS, TRC, VSC
63
64 IGCT-IG 40 System hybrydowy;

Tempomat;

Dynamiczny tempomat radarowy;

System zmiany biegów;

System powiadamiania o bliskości pojazdu;

Bezpieczniki „INV W / PMP”, „PCU FR”, „BATT FAN”,

„PCU BUB / PCU RR”, „IGCT nr 2 ”, „ PM-IGCT ”.

65 ABS MTR NO.3 30 ABS, TRC, VSC
66 ABS MTR NO.1 30 ABS, TRC, VSC
67 J / BB 50 Przekaźnik IG2-nr 2, „D / L”, „ECU-B nr 1”,

„ECU-B nr 2”, „HAZ”, „STOP”,

„AM2”.

68
69
70
Przekaźniki
R1 (IGCT)
R2 (ENG W / PMP)
R3 Klakson

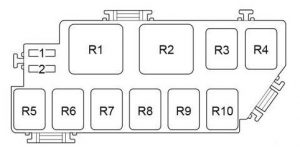

Skrzynka bezpiecznikowa komory silnika

Toyota Prius – schemat skrzynki bezpieczników – skrzynka bezpieczników komory silnika
Bezpiecznik Amp [A] Opis
1 MIR HTR 10 Ogrzewanie lusterka;

Odmgławiacz tylnej szyby.

2 DRL 10 Reflektor;

Regulacja poziomu świateł przednich.

Przekaźniki
R1 Odmgławiacz tylnej szyby (DEF)
R2 Grzałka PTC (PTC HTR nr 1)
R3 Pompa paliwa (C / OPN)
R4 Wentylator chłodzący (WENTYLATOR NR 3)
R5 Wentylator chłodzący (WENTYLATOR NR 2)
R6 Grzałka PTC (PTC HTR nr 2)
R7 Wentylator chłodzący (WENTYLATOR NR 1)
R8
R9
R10 Grzałka PTC (PTC HTR nr 3)

Blok łączników topliwych

Bezpiecznik Amp [A] Opis
1 J / B-AM 60 Przekaźnik ACC;

Przekaźnik TAIL;

Przekaźnik IG1-NO.2;

Przekaźnik IG1-NO.1, „POWER”, „P / SEAT”,

„S / ROOF”, „DOOR R / R”, „DOOR R / L”;

Bezpieczniki „DOOR”, „FOG RR”, „DOME”,

„OBD”, „DOOR BACK”.

2 EPS 80 EPS
3 DC / DC 120 Bezpieczniki „J / B-AM”, „FOG FR”, „ENG W / PMP”,

” HTR ”,„ ABS MTR NO.2 ”,„ FAN NO.1 ”,

„ FAN NO.2 ”,„ FUEL OPN ” ”,„ P / OUTLET NO.2 ”,

„ PTC HTR NO.3 ”,„ PTC HTR NO.2 ”,„ PTC HTR NO.1 ”,

„ ABS-MAIN ”,„ DOOR DBL / L ”,„ WIPER ”,

„ S / HTR-MAIN ”,„ TOWING-DC / DC ”, „ DEF ”.

4 BATT-MAIN 140 Bezpieczniki „HORN”, „ETCS”, „TOWING-B”,

„ABS MTR NR 1”, „S-HORN”, „P CON MTR”,

„DCM / MAYDAY”, „ABS NR 2”, „ABS NIE .3 ”,

„ BATT-S ”,„ ABS MTR NO.3 ”,„ H-LP LH ”,

„ AMP ”,„ H-LP RH ”,„ J / BB ”,

„ D / C CUT ”,„ IGCT-IG ”,„ EFI-MAIN ”,

„ IG2-MAIN ”,„ DRL ”.

Zobacz również:  Toyota Land Cruiser 200 (2007-2017) – skrzynka bezpieczników

Jak przydatny był ten post?

Kliknij gwiazdkę, aby ocenić!

Średnia ocena 0 / 5. Liczba głosów: 0

Brak głosów do tej pory! Bądź pierwszym, który oceni ten post.

O Autorze
Andrzej, 49-letni entuzjasta motoryzacji, dzieli się swoim doświadczeniem i wiedzą na blogu, poruszając tematy związane z mechaniką i technologią samochodową.
Komentarze
    Dodaj komentarz

    Twój adres e-mail nie zostanie opublikowany. Wymagane pola są oznaczone *

    Popularne bezpieczniki Volkswagen
    Popularne bezpieczniki BMW
    Popularne bezpieczniki Audi
    © Copyright 2024 Autobezpieczniki
