Toyota Prius V (2012) – skrzynka bezpieczników

03/30/2021

Spis treści

Toyota Prius V (2012) – schemat skrzynki bezpieczników

Rok produkcji: 2012.

Bezpiecznik zapalniczki (gniazdo zasilania) w Toyocie Prius V (2012) to bezpiecznik 1 w skrzynce bezpiecznikowej (lewa boczna tablica rozdzielcza).

Skrzynka bezpieczników w tylnej komorze

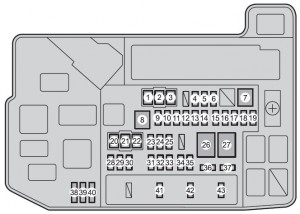

Toyota Prius V – bezpieczniki – komora silnika
Bezpiecznik Amp [A] Opis
1 HTR 50 System klimatyzacji
2 RDI 30 Elektryczne wentylatory chłodzące
3 CDS 30 Elektryczne wentylatory chłodzące
4 S-HORN 10 Klakson
5 ENG W / P 30 System chłodzenia
6 ABS MAIN NO.2 7,5 System zapobiegania blokady kół
7 H-LP CLN 30 Środek do czyszczenia reflektorów
8 P-CON MTR 30 Układ sterowania położeniem P;

Skrzynia biegów.

9 AMP 30 System nagłośnienia
10 IGCT 30 PCU, IGCT nr 2, IGCT nr 3
11 DC / DC-S 5 Falownik i konwerter
12 P CON MAIN 7,5 System sterowania położeniem P;

Przełącznik położenia P.

13 AM2 7,5 System zarządzania energią
14 ECU-B2 7,5 Inteligentny system wejścia i startu;

System hybrydowy.

15 MAYDAY 10 Alarm
16 ECU-B3 10 System klimatyzacji
17 TURN & HAZ 10 Włącz światła sygnalizacyjne
18 ETCS 10 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

19 ABS MAIN NO.1 20 System zapobiegania blokady kół
20 P / I 2 40 Klakson, prawy reflektor (światło mijania);

Lewy reflektor (mijanie);

Światło cofania.

21 ABS MTR 1 30 System zapobiegania blokady kół
22 ABS MTR 2 30 System zapobiegania blokady kół
23 H-LP HI MAIN 20 H-LP HI RH, H-LP HI LH;

Włącznik reflektorów;

System świateł do jazdy dziennej.

24 HV BATT 10 Brak obwodu
25 DRL 7,5 Światła dzienne
26 P / I 1 60 IG2, EFI MAIN, BATT FAN
27 EPS 60 Elektryczne wspomaganie kierownicy
28 PCU 10 Falownik i konwerter
29 IGCT NO.2 10 System hybrydowy;

System kontroli pozycji P;

Falownik i konwerter.

30 MIR HTR 10 Odmgławiacze zewnętrznego lusterka wstecznego
31 RAD NO.1 15 System audio;

System nawigacji.

32 DOME 10 Dodatkowe oświetlenie drzwi;

Oświetlenie osobiste;

Oświetlenie wewnętrzne;

Przednie oświetlenie stóp;

Oświetlenie próżności;

Wewnętrzne lusterko wsteczne;

Mechanizm otwierania drzwi garażowych;

Górna konsola.

33 ECU-B 7,5 Inteligentny system kluczy;

System komunikacji multipleksowej;

Oświetlenie osobiste;

Wskaźniki i mierniki;

System wykrywania pasażerów (ECU i czujniki).

34 H-LP LH HI 10 Reflektor lewy (światło drogowe)
35 H-LP RH HI 10 Reflektor prawy (światło drogowe)
36 EFI NO.2 10 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

37 IGCT NO.3 10 System chłodzenia
38 SPARE 30 Zapasowy bezpiecznik
39 SPARE 10 Zapasowy bezpiecznik
40 SPARE 7,5 Zapasowy bezpiecznik
41 EFI MAIN 20 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Układ chłodzenia;

EFI nr 2.

42 BATT FAN 20 Wentylator chłodzący akumulator
43 IG2 20 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

MET;

IGN;

System zarządzania mocą.

Tablica przyrządów z lewej strony

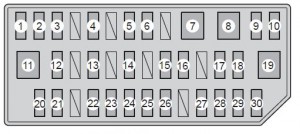

Toyota Prius V – bezpieczniki – lewa boczna tablica rozdzielcza
Bezpiecznik Amp [A] Opis
1 CIG 15 Gniazdka elektryczne;

Zapalniczka.

2 ECU-ACC 10 System komunikacji Multiplex;

Zewnętrzne lusterka wsteczne;

System wspomagający kierowcę;

System audio;

System nawigacji;

Inteligentny system wspomagania parkowania.

3 PWR OUTLET 15 Gniazdka elektryczne
4 SEAT HTR FR 10 Podgrzewacz siedzenia
5 SEAT HTR FL 10 Podgrzewacz siedzenia
6 DOOR NO.1 25 System zamka elektrycznego
7 PSB 30 System bezpieczeństwa przed zderzeniem
8 PWR SEAT FR 30 Podparcie lędźwi przedniego siedzenia
9 DBL LOCK 25 DBL LOCK
10 FR FOG 7,5 Przednie światła przeciwmgielne
11 PWR SEAT FL 30 Podparcie lędźwi przedniego siedzenia
12 OBD 7,5 System diagnostyki pokładowej
13 RR FOG 7,5 Tylne światło przeciwmgielne
14 STOP 10 Światła stopu;

Wysoko zamontowane światło stopu;

Układ hamulcowy;

System wspomagania kierowcy.

15 P FR DOOR 25 Elektrycznie sterowane szyby
16 D FR DOOR 25 Elektrycznie sterowane szyby
17 DOOR RR 25 Elektrycznie sterowane szyby
18 DOOR RL 25 Elektrycznie sterowane szyby
19 S / DACH 30 Brak obwodu
20 ECU-IG NO.1 10 Elektryczne wentylatory chłodzące;

System komunikacji multipleksowej.

21 ECU-IG NO.2 10 System wspomagania kierowcy;

System bezpieczeństwa przed zderzeniem;

Wewnętrzne lusterko wsteczne;

Czujnik odchylenia i G;

Układ hamulcowy;

System nawigacji;

Napinacze pasów bezpieczeństwa;

System audio;

Światła awaryjne;

Kierunkowskazy;

Wycieraczki szyby przedniej;

Czyszczenie reflektorów.

22 GAUGE 10 System poziomowania reflektorów;

Wskaźniki i mierniki.

23 A / C 10 System klimatyzacji;

Zdalny system klimatyzacji.

24 WASHER 15 Spryskiwacz szyby przedniej
25 RR WIP 20 Wycieraczka i spryskiwacz tylnej szyby
26 WIP 30 Wycieraczki
27 MET 7,5 Mierniki i mierniki
28 IGN 10 Układ hamulcowy;

System wspomagania kierowcy;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

System poduszek powietrznych SRS;

System zarządzania mocą;

Inteligentny system wprowadzania i uruchamiania;

Lampka przypominająca o zapięciu pasa

bezpieczeństwa pasażera z przodu.

29 PANEL 10 System klimatyzacji;

Oświetlenie osobiste;

Podgrzewacze siedzeń;

Skrzynia biegów;

Przełącznik położenia P;

System nawigacji;

System zdalnej klimatyzacji;

Inteligentny system parkowania;

Czyszczenie reflektorów;

Lampka przypominająca o zapięciu pasa

bezpieczeństwa pasażera z przodu;

System poziomowania reflektorów;

Oświetlenie schowka na rękawiczki;

Zegar;

Dźwięk system;

Przełącznik MPH lub km / h.

30 TAIL 10 System poziomowania reflektorów;

Przednie światła pozycyjne;

Tylne światła;

Oświetlenie tablicy rejestracyjnej;

Przednie światła przeciwmgielne;

Tylne światło przeciwmgielne.
