Toyota Prius XW10 (1997-2003) – skrzynka bezpieczników

Toyota Prius XW10 (1997-2003) – schemat skrzynki bezpieczników

Rok produkcji: 1997, 1998, 1999, 2000, 2001, 2002, 2003.

Bezpiecznik zapalniczki (gniazdo zasilania) w Toyocie Prius XW10 (1997-2003) to bezpiecznik 28 w skrzynce bezpiecznikowej na tablicy przyrządów.

Komora silnika

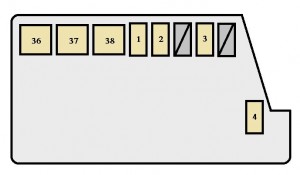

Toyota Prius – bezpieczniki – komora silnika

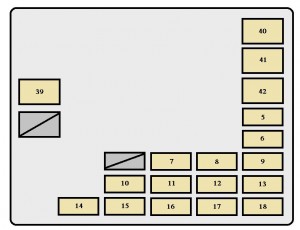

Toyota Prius – bezpieczniki – komora silnika

Tablica przyrządów

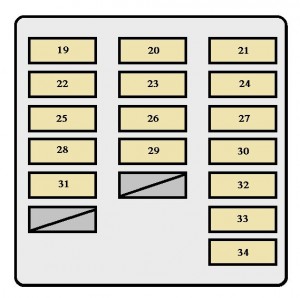

Toyota Prius – bezpieczniki – tablica przyrządów

Bagażnik samochodowy

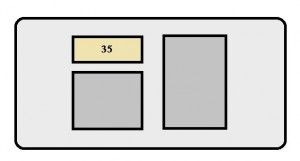

Toyota Prius – bezpieczniki – bagażnik

Bezpieczniki

Bezpiecznik Amp [A] Opis
1 ABS NO.4 10 System zapobiegania blokady kół
2 HTR No.1 30 System klimatyzacji
3 HTR No.2 30 System klimatyzacji
4 DRL 7,5 System świateł do jazdy dziennej
5 CDS FAN 30 System klimatyzacji
6 HORN 10 Klakson
7 HEAD HI (RH) (tylko pojazdy z systemem świateł do jazdy dziennej) 10 Reflektor prawy (światło drogowe)
8 AM2 15 Układ rozruchowy;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Układ immobilizera pojazdu hybrydowego.

9 THRO 15 Elektroniczny system kontroli przepustnicy
10 HEAD (RH) (pojazdy bez systemu świateł do jazdy dziennej) 10 Reflektor prawy
HEAD LO (RH) (pojazdy z systemem świateł do jazdy dziennej)
11 HEAD HI (LH) (pojazdy z systemem świateł do jazdy dziennej) 10 Reflektor lewy (światło drogowe)
12 BATT FAN 10 Wentylator chłodzący akumulator
13 ABS NO.3 20 Hydrauliczny wzmacniacz hamulca
14 HV 20 System hybrydowy
15 EFI 15 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

16 HEAD (LH) (pojazdy bez systemu świateł do jazdy dziennej) 10 Reflektor lewy
HEAD LO (LH) (pojazdy z systemem świateł do jazdy dziennej)
17 DOME 15 System audio, w

Wyświetlacz informacyjny;

Oświetlenie wewnętrzne;

Oświetlenie bagażnika;

System podnośników szyb;

Bezprzewodowy system zdalnego sterowania.

18 TURN-HAZ 10 Kierunkowskazy;

Światła awaryjne.

19 PANEL 5 System audio;

Oświetlenie popielniczki;

System kontroli poziomu świateł przednich;

Światła awaryjne.

20 GAUGE 10 Licznik i wskaźniki;

Światło awaryjne;

Odmgławiacz tylnej szyby;

Wskaźnik przypomnienia o serwisie i

brzęczyki ostrzegawcze;

Światło cofania;

System podnośników szyb;

System klimatyzacji.

21 HTR 10 System klimatyzacji
22 TAIL 7,5 Światła postojowe;

Światła tylne;

Światła tablicy rejestracyjnej;

Boczne światła obrysowe.

23 ECU – IG 5 Klimatyzacja;

System zapobiegający blokowaniu kół

podczas hamowania;

Elektryczne wspomaganie kierownicy;

System świateł do jazdy dziennej.

24 STOP 15 Światła stopu;

Wysoko zamontowane światła stopu;

Układ przeciwblokujący.

25 ACC 10 Lampka ostrzegawcza układu przeciwblokującego;

Zegar;

System audio;

Wyświetlacz informacyjny;

System blokady zmiany biegów.

26 WIPER 30 Wycieraczka przedniej szyby
27 ECU – B 7,5 Klimatyzacja;

System świateł do jazdy dziennej;

Elektryczne wspomaganie kierownicy;

System immobilizera pojazdu hybrydowego.

28 CIG 15 Gniazdo zasilania;

Zapalniczka.

29 WASHER 15 Pompka spryskiwacza
30 OOR 30 System zamka elektrycznego
31 SRS ACC 10 Poduszki powietrzne SRS;

Napinacze pasów bezpieczeństwa.

32 OBD II 7,5 Brak obwodu
33 PWR1 20 System podnośników szyb
34 AM1 5 Bezpieczniki „ACC”, „CIG”, „SRS ACC”,

„WASHER”, „HTR”, „WIPER”,

„ECU – IG” i „GAUGE”

35 DC / DC – S 5 Falownik i konwerter
36 HTR No. 3 50 System klimatyzacji
37 EMPS 50 Elektryczne wspomaganie kierownicy
38 ABS NO.1 40 System zapobiegania blokady kół
39 MF HEAD 30 System świateł do jazdy dziennej
40 HTR 50 System klimatyzacji
41 RDI 30 Elektryczny wentylator chłodzący
42 ABS NO.2 30 Hydrauliczny wzmacniacz hamulca
