Toyota Urban Cruiser (2008-2015) – skrzynka bezpieczników

Toyota Urban Cruiser (2008-2015) – schemat skrzynki bezpieczników

Rok produkcji: 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.

Bezpiecznik zapalniczki (gniazdo zasilania) w Toyocie Urban Cruiser (2008-2015) to bezpiecznik 7 w skrzynce bezpiecznikowej na tablicy przyrządów (typ A).

Skrzynka bezpieczników w komorze silnika (typ A)

Toyota Urban Cruiser – bezpieczniki – komora silnika (typ A)
Nr Amp [A] Opis
1 AM2 15 Układ rozruchowy;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

System Stop & Start;

Inteligentny system wprowadzania i uruchamiania.

2 HORN 10 Klakson
3 EFI * 1, 2, 3, 4 20 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa ECD *.

ECD * 5,6,7,8 30
4 SPARE 30 Zapasowy bezpiecznik
5 SPARE 15 Zapasowy bezpiecznik
6 SPARE 10  Zapasowy bezpiecznik
7 HTR SUB2 * 3 40 System klimatyzacji
HTR SUB1 * 7 50
8 EPS 50 Elektryczne wspomaganie kierownicy
9 ABS1 / VSC1 50 ABS, VSC
10 HTR 40 System klimatyzacji
11 RDI 30 Elektryczny wentylator chłodzący
12 HTR SUB1 * 3 30 System klimatyzacji
HTR SUB2 * 7
13 H-LP CLN / PWR HTR * 5 30 System klimatyzacji
HTR SUB3 * 7
14 FR DEF 20 Brak obwodu
15 ABS2 / VSC2 30 ABS, VSC
16 H-LP MAIN 30 Bezpieczniki „H-LP HI LH”, „H-LP HI RH”,

„H-LP RH / H-LP LO RH”,

„H-LP LH / H-LP LO LH”.

17 ST 30 System startowy
18 S-LOCK 20 Inteligentny system wejścia i startu
19 DOME 15 Oświetlenie wewnętrzne;

Oświetlenie osobiste;

Oświetlenie bagażnika;

Inteligentny system wprowadzania i uruchamiania;

Bezprzewodowy pilot zdalnego sterowania;

System audio.

20 ECU-B 7,5 System świateł do jazdy dziennej;

Elektrycznie sterowane szyby;

Elektrycznie sterowany system zamka drzwi;

Inteligentny system włączania i wyłączania;

Wskaźniki i mierniki;

System klimatyzacji;

VSC;

System Active Torque Control 4WD;

System Stop & Start.

21 ALT-S * 1, 2, 3, 4  7,5 Układ ładowania;

Układ paliwowy.

F / PMP * 5, 6, 7, 8 30
22 ETCS 10 Elektroniczny system kontroli przepustnicy
23 HAZ 10 Kierunkowskazy;

Światła awaryjne.

24 BBC * 1 40 System Stop & Start
AMT * 5, 6, 7, 8 50 Brak obwodu
25 H-LP RH / H-LP LO RH 10 Reflektor prawy
26 H-LP LH / H-LP LO LH 10 Reflektor lewy
27 EFI2 * 1, 2, 3, 4 10 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

ECD2 * 5, 6, 7, 8
28 ECD3 * 5, 6, 7, 8 7,5 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

* 1: Silnik benzynowy (pojazdy z systemem Stop & Start)

* 2: Silnik benzynowy (pojazdy bez systemu Stop & Start)

* 3: Silnik benzynowy (pojazdy z nagrzewnicą PTC)

* 4: Silnik benzynowy (pojazdy bez nagrzewnicy PTC)

* 5: Silnik wysokoprężny (pojazdy z podgrzewaczem mocy)

* 6: Silnik wysokoprężny (pojazdy bez podgrzewacza mocy)

* 7: Silnik wysokoprężny (pojazdy z nagrzewnicą PTC)

* 8: Silnik wysokoprężny (pojazdy bez nagrzewnicy PTC)



Skrzynka bezpieczników w komorze silnika (typ B)

Toyota Urban Cruiser – bezpieczniki – komora silnika (typ B)
Nr Amp [A] Opis
1 AFT PMP 10 Brak obwodu
2 HTR W / P 10 Brak obwodu
3 H-LP HI RH 10 Reflektor prawy
4 H-LP HI LH 10 Reflektor lewy



Skrzynka bezpieczników pod tablicą rozdzielczą (typ A)

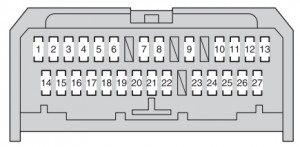

Toyota Urban Cruiser – bezpieczniki – tablica przyrządów (typ A)
Nr Amp [A] Opis
1 TAIL*1  10 Przednie światła pozycyjne;

Światła tylne;

świetlenie tablicy rejestracyjnej;

Pokrętło ręcznej regulacji poziomu reflektorów;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Oświetlenie zestawu wskaźników.

PANEL2 * 2 7,5
2 PANEL1 * 2 7,5 Podświetlenie przełączników;

Oświetlenie zestawu wskaźników;

Przełączniki kierownicy;

System Stop & Start;

Wskaźniki i mierniki.

3 A / C 7,5 Klimatyzacja;

Odmgławiacz tylnej szyby;

Ogrzewanie elektryczne.

4 D DOOR 20 Okna elektryczne
5 DOOR RL 20 Elektrycznie sterowane szyby (tylne lewe)
6 DOOR RR 20 Elektrycznie sterowane szyby (tylne prawe)
7 CIG 15 Zapalniczka
8 ACC 7,5 Elektryczny zamek drzwi;

Wewnętrzne lusterka wsteczne;

System audio.

9 ID / UP / MIR HTR 10 Odmgławiacze zewnętrznego lusterka wstecznego
10 AM1 NO2 * 3 7,5 Brak obwodu
11 RR FOG 7,5 Tylne światło przeciwmgielne
12 IGN 7,5 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

System poduszek powietrznych SRS;

Inteligentny system wprowadzania i uruchamiania;

System Stop & Start.

13 MET 7,5 Licznik i mierniki
14 P S-HTR 15 Podgrzewacz siedzenia
15 D S-HTR 15 Podgrzewacz siedzenia
16 WIP 20 Wycieraczki
17 RR WIP 15 Wycieraczka tylnej szyby
18 WSH 15 Spryskiwacze szyby przedniej;

Spryskiwacz szyby tylnej,

19 ECU-IG 10 System świateł do jazdy dziennej;

ABS;

Elektryczne wspomaganie kierownicy;

Elektryczne szyby;

System elektrycznie zamykanych drzwi;

VSC;

System Active Torque Control 4WD;

Inteligentny system wejścia i startu;

System Stop & Start;

Elektryczny wentylator chłodzący.

20 GAUGE 10 Układ ładowania;

Kierunkowskazy;

Światła awaryjne;

Światła awaryjne;

System klimatyzacji;

Odmgławiacz tylnej szyby;

Wskaźniki i mierniki.

21 OBD2 7,5 System diagnostyki pokładowej
22 STOP 10 Światła stopu;

Wysoko zamontowane światło stopu;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

ABS;

VSC.

23 D / L 25 System zamka elektrycznego;

Podwójny system blokowania.

24 FR FOG 15 Przednie światła przeciwmgielne
25 4WD 7,5 System Active Torque Control 4WD
26 TAIL * 2 10 Przednie światła pozycyjne;

Światła tylne;

Oświetlenie tablicy rejestracyjnej;

Pokrętło ręcznej regulacji poziomu reflektorów;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Oświetlenie zestawu wskaźników.

27 AM1 25 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Bezpieczniki „ACC”, „CIG”

* 1: Pojazdy z systemem świateł do jazdy dziennej

* 2: Pojazdy bez systemu świateł do jazdy dziennej

* 3: Pojazdy z inteligentnym systemem wjazdu i uruchomienia



Skrzynka bezpieczników pod tablicą rozdzielczą (typ B)

Toyota Urban Cruiser – bezpieczniki – tablica przyrządów (typ B)
Nr Amp [A] Opis
1 POWER 30 Okna elektryczne
2 DEF 30 Odmgławiacz tylnej szyby
3 WIP-S * 1 7,5 Zarządzanie energią
4 ACC2 * 1, 3 7,5 Brak obwodu
5 WIP-S * 2 7,5 Zarządzanie energią
6 ACC2 * 2, 3 7,5  Brak obwodu

* 1: Pojazdy z kierownicą po lewej stronie

* 2: Pojazdy z kierownicą po prawej stronie

* 3: Pojazdy bez inteligentnego systemu wprowadzania i uruchamiania
