Toyota Land Cruiser 150 (2012) – skrzynka bezpieczników
Toyota Land Cruiser 150 – schemat skrzynki bezpieczników
Rok produkcji: 2012.
Bezpiecznik zapalniczki (gniazdo zasilania) w Toyocie Land Cruiser 150 (2012) to bezpiecznik 1 w skrzynce bezpiecznikowej

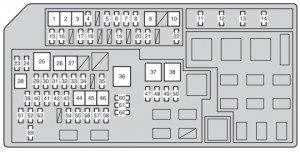

Skrzynka bezpieczników w komorze silnika
| Nr | Amp [A] | Opis | |
| 1 | A / C RR | 40 | Klimatyzacja z tyłu |
| 2 | PTC HTR NO.3 | 30 | Grzałka PTC |
| 3 | AIR SUS | 50 | Układ zawieszenia pneumatycznego,
AIR SUS nr 2 |
| 4 | INV | 15 | Falownik |
| 5 | DEF | 30 | Odmgławiacz tylnej szyby |
| 6 | FOG RR | 7,5 | Tylne światła przeciwmgielne |
| 7 | DEICER | 20 | Odmrażacz wycieraczek szyby przedniej |
| 8 | FUEL HTR*1 | 25 | Podgrzewacz paliwa |
| AIR PMP HTR * 2 | 10 | Nagrzewnica z pompą powietrza | |
| 9 | PTC HTR NO.2 | 30 | Grzałka PTC |
| 10 | PTC HTR NO.1 | 50 | Grzałka PTC |
| 11 | IG2 | 20 | Wtryskiwacz, zapłon;
Licznik |
| 12 | HORN | 10 | Klakson |
| 13 | EFI | 25 | ECU EFI;
EDU; ECT ECU; Pompa paliwa; Przekaźnik nagrzewnicy A / F; FPC, EFI NO.2. |
| 14 | A / F * 3 | 20 | A / F SSR |
| EFI MAIN * 9 | 20 | A / F SSR;
EFI nr 2. |
|
| 15 | MIR HTR | 15 | Podgrzewacz lustra |
| 16 | VISKUS * 1 | 10 | Grzałka VISC |
| 17 | FOLD SEAT LH | 30 | Składane siedzenie (lewe) |
| 18 | FOLD SEAT RH | 30 | Składane siedzenie (po prawej) |
| 19 | A / C COMP | 10 | System klimatyzacji |
| 20 | CDS FAN | 20 | Wentylator skraplacza |
| 21 | STOP | 10 | Przekaźnik awaryjnego światła stopu;
Światła stopu; Światło stopu wysoko montowane; Wyłącznik światła stopu; Sterownik VSC/ABS; Holowanie; Inteligentny system wprowadzania i uruchamiania; ECT ECU. |
| 22 | AIR SUS NO.2 | 7,5 | AIR SUS ECU |
| 23 | H-LP RH-HI | 15 | Światła drogowe (prawe) |
| 24 | H-LP LH-HI | 15 | Światła drogowe (lewe) |
| 25 | HTR | 50 | System klimatyzacji |
| 26 | WIP WSH RR | 30 | Wycieraczki i spryskiwacze tylnej szyby |
| 27 | H-LP CLN | 30 | Środek do czyszczenia reflektorów |
| 28 | ST | 30 A * 3 | STARTER MTR |
| 40 A * 4 | |||
| 29 | H-LP HI | 25 | Przekaźnik DIM, reflektory |
| 30 | ALT-S | 7,5 | ALT |
| 31 | TURN & HAZ | 15 | Kierunkowskaz przedni;
Kierunkowskaz tylny; Kierunkowskaz boczny; Kierunkowskaz miernika; Światło przyczepy. |
| 32 | D / L NR 1 | 25 | Silnik zamka drzwi;
Otwieracz szklanej klapy. |
| 33 | ETCS * 3 | 10 | ECU EFI |
| EDU * 9 | 20 | Wieloportowy układ wtrysku paliwa;
Sekwencyjny wieloportowy układ wtrysku paliwa. |
|
| 34 | FUEL PMP*5 | 15 | Pompa paliwowa |
| 35 | TOWING | 30 | Holowniczy |
| 36 | ALT | 140 A * 6 | Klimatyzacja;
AIR SUS; Czyszczenie reflektorów; Nagrzewnica PTC; Holowanie; Składane siedzenie; STOP; Odmgławiacz tylnej szyby; MIR HTR, CDS FAN, RR FOG, DEICER, MG-CLT, J / B, INV, RR WIP, RR WSH. |
| 120 A * 3,7 | |||
| 37 | P / IB | 80 | Wtryskiwacz;
Zapłon; Miernik; EFI; Podgrzewacz klimatyzacji; Klakson. |
| 38 | GLOW*4 | 80 | Świeca żarowa |
| 39 | RAD NO.1 | 15 | System audio;
System nawigacji; System rozrywki dla tylnych siedzeń. |
| 40 | AM2 | 7,5 | System startowy |
| 41 | RAD NO.2 | 10 | System nawigacyjny |
| 42 | MAYDAY * 8 | 7,5 | Wieloportowy układ wtrysku paliwa;
Sekwencyjny wieloportowy układ wtrysku paliwa. |
| 43 | AMP | 30 | System nagłośnieniowy |
| 44 | ABS NO.1 | 50 | ABS, VSC |
| 45 | ABS NO.1 | 30 | ABS, VSC |
| 46 | AIR PMP * 3 | 50 | Pompa powietrza |
| 47 | SECURITY | 10 | Wieloportowy układ wtrysku paliwa;
Sekwencyjny wieloportowy układ wtrysku paliwa. |
| 48 | SMART | 7,5 | Inteligentny system wejścia i startu |
| 49 | STRG LOCK | 20 | System blokady kierownicy |
| 50 | TOWING BRK | 30 | Holowniczy |
| 51 | WIP RR | 15 | Wycieraczka tylnej szyby |
| 52 | DOME | 10 | Oświetlenie wewnętrzne;
Oświetlenie osobiste; Oświetlenie próżności; Oświetlenie drzwi; Oświetlenie przestrzeni na nogi; Oświetlenie stóp zewnętrznych; Moduł dachowy. |
| 53 | ECU-B | 10 | ECU BODY;
Licznik; Ogrzewanie; Czujnik skrętu; Pilot bezprzewodowy; Pamięć pozycji siedzenia; Sterowanie pochylane i teleskopowe; Wyświetlacz wielofunkcyjny; Inteligentny system wprowadzania i uruchamiania; Składane siedzenie; Lodówka; Sterownik DSS # 2; Przełącznik sterujący; Przełącznik modułu D; Moduł napowietrzny. |
| 54 | H-LP RH-LO | 15 | Światła mijania (prawe);
System poziomowania reflektorów. |
| 55 | H-LP LH-LO | 15 | Światła mijania (lewe) |
| 56 | INJ | 10 | Cewka;
Wtryskiwacz; Zapłon; ECT ECU; Filtr szumów. |
| 57 | EFI NO.2 | 10 | O2 SSR, AFM, ACIS VSV,
AI COMB, EYP VSV, AI DRIVER, EGR VRV, SWIRL VSV, SWIRL VSV 2, E/G CUT VSV, EGR COOL BYPASS VSV, D-SLOT ROTARY SOL, AI VSV RLY. |
| 58 | WIP FR NO.2 | 7,5 | ECU DSS # 1 |
| 59 | WSH RR | 15 | Spryskiwacz tylnej szyby |
| 60 | SPARE | – | Zapasowy bezpiecznik |
| 61 | SPARE | – | Zapasowy bezpiecznik |
| 62 | SPARE | – | Zapasowy bezpiecznik |
* Tylko modele 1: 1KD -FTV
* Tylko modele 2: 1 GR-FE
* 3: Pojazdy z silnikiem benzynowym
* 4: Pojazdy z silnikiem wysokoprężnym
* Tylko modele 5: 1KD-FTV z dodatkowym zbiornikiem paliwa
* Modele 6: 1KD-FTV z pojazdem z kierownicą po lewej stronie
* Modele 7: 1KD-FTV z pojazdem z kierownicą po prawej stronie
* Modele 8: 1GR-FE z pojazdem z kierownicą po prawej stronie
* 9: modele 1KD-FTV (KDJ150R-GKFEYW, KDJ150R-GKAEYW, KDJ150L-GKFEYW, KDJ150L-GKAEYW, KDJ155R-GJFEYW, KDJ155R-GJAEYW, KDJ150L-GKFEYW, KDJ150L-GKAEYW, KDJ155R-GJFEYW, KDJ155R-GJAEYW, KDJ150L-GKFEYW, KDJ150L-GKAEYW, KDJ155R-GJFEYW, KDJ155R-GJAEYW, KDJ150L-GKFEYW, Czarnogóra, Macedonia i Chorwacja)
* 10: Kod modelu jest podany na etykiecie producenta

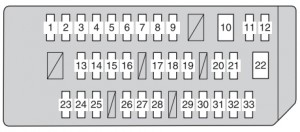

Skrzynka bezpieczników pod tablicą rozdzielczą
| Nr | Amp [A] | Opis | |
| 1 | P / OUTLET | 15 | Gniazdo zasilania |
| 2 | ACC | 7,5 | Silnik zewnętrznego lusterka wstecznego;
BODY ECU; System klimatyzacji; System audio; System nawigacji; System wspomagania parkowania; Przełącznik sekwencyjny; Przekaźnik rezerwowy; ECU DSS # 2; Wskaźnik AT; ECU EFI; ECU blokady zmiany biegów. |
| 3 | BKUP LP | 10 | Zapasowe światła;
System audio; Wyświetlacz wielofunkcyjny; ECU DSS # 2; Czujnik wspomagania parkowania. |
| 4 | TOWING BKLP | 10 | Holowniczy |
| 5 | AVS | 20 | System zawieszenia pneumatycznego |
| 6 | KDSS | 10 | KDSS ECU |
| 7 | 4WD | 20 | System 4WD;
Tylna blokada mechanizmu różnicowego. |
| 8 | P / SEAT FL | 30 | Fotel przedni (lewy) |
| 9 | D/L NO.2 | 25 | Silnik zamka drzwi;
Otwieracz klapy szyby; Sterownik BODY. |
| 10 | PSB | 30 | ECU PSB |
| 11 | TI & TE | 15 | Sterowanie odchylane i teleskopowe |
| 12 | FOG FR | 15 | Przednie światła przeciwmgielne |
| 13 | OBD | 7,5 | DLC 3 |
| 14 | A / C | 7,5 | System klimatyzacji |
| 15 | AM1 | 7,5 | System startowy |
| 16 | DOOR RL | 25 | Tylne okno elektryczne (lewe) |
| 17 | ECU-IG NO.1 | 10 | ECU blokady zmiany biegów;
Sterownik VSC; Czujnik skrętu; Czujnik odchylenia kierunkowego; Przełącznik sekwencyjny; Sterownik wycieraczek automatycznych; Przekaźnik rezerwowy; Ogrzewanie lusterka wstecznego zewnętrznego; Sterowanie pochylane i teleskopowe; Sterownik PSB; ECU DSS # 1; Czujnik radarowy z przodu; Wspomaganie kierownicy ECU; ECU AFS. |
| 18 | IG1 | 7,5 | Kierunkowskaz przedni;
Kierunkowskaz tylny; Kierunkowskaz boczny; Kierunkowskaz licznika; Światło przyczepy; ALT; VSC; Przełącznik C/C. |
| 19 | ECU-IG NO.2 | 10 | Odmgławiacz tylnej szyby;
Wyłącznik ogrzewania siedzenia; Przekaźnik inwertera; System klimatyzacji; Lusterko EC; ECU BODY; Włącznik ogrzewania elektrycznego; System nawigacji; ECU DSS # 2; Sterownik szyberdachu; Przełącznik licznika; Czujnik wspomagania parkowania; Licznik akcesoriów; Sterownik składanego siedzenia; O / H IG; Odmrażacz; ECU AFS; Moduł D; Czujnik deszczu; Zawieszenie pneumatyczne; P / SEAT IND. |
| 20 | S / HTR FR | 20 | Podgrzewacz siedzenia |
| 21 | P / SEAT FR | 30 | Fotel przedni (prawy) |
| 22 | DOOR P | 30 | Szyba przednia (strona pasażera) |
| 23 | DOOR | 10 | Okno mocy |
| 24 | DOOR P | 25 | Szyba przednia (strona kierowcy) |
| 25 | DOOR RR | 25 | Tylne okno elektryczne (prawe) |
| 26 | S/ROOF | 25 | Dach księżycowy |
| 27 | WIP | 30 | Wycieraczki i spryskiwacze przedniej szyby |
| 28 | WASHER | 20 | Wycieraczki i spryskiwacze przedniej szyby;
Wycieraczki i spryskiwacz tylnej szyby. |
| 29 | COOLING | 10 | Chłodzony schowek |
| 30 | IGN | 10 | ECU EFI;
C / OPN RLY; ECU VSC; ECU poduszki powietrznej; Inteligentny system wprowadzania i uruchamiania; ECU blokady kierownicy; ECU bramy CAN. |
| 31 | GAUGE | 7,5 | Licznik |
| 32 | PANEL | 7,5 | Oświetlenie przełącznika;
Oświetlenie schowka podręcznego; System nawigacji; System audio; System klimatyzacji; Przełącznik lusterka zewnętrznego; Przełącznik składanego siedzenia; Wyświetlacz informacyjny; P / SEAT IND; SHIFT; COOL BOX. |
| 33 | TAIL | 10 | Przednie i tylne światła pozycyjne;
Światła tablicy rejestracyjnej; ECU EFI; Tylne światła przeciwmgielne; Holowanie; Przednie światła przeciwmgielne. |
