Toyota Land Cruiser (2012) – skrzynka bezpieczników

03/28/2021

Spis treści

Toyota Land Cruiser (2012) – schemat skrzynki bezpieczników

Rok produkcji: 2012.

Bezpiecznik zapalniczki (gniazdo zasilania) w Toyocie Land Cruiser (2012) to bezpiecznik 1 w skrzynce bezpiecznikowej na tablicy przyrządów (typ A).

Komora silnika

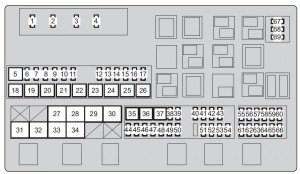

Toyota Land Cruiser – bezpieczniki – komora silnika
Bezpiecznik Amp [A] Opis
1 A / F * 1 15 Nagrzewnica klimatyzacji
EFI MAIN2 * 2, * 3 15 A * 2 VNT DRIVER, EFI, EDU
25 A * 3
2 HORN 10 Klakson
3 EFI MAIN 25 EFI;

Nagrzewnica A / F;

Pompa paliwa.

4 IG2 MAIN 30 Wtryskiwacz;

Zapłon;

Licznik.

5 RR A / C 50 Brak obwodu
6 SEAT-A / C LH 25 Podgrzewacze siedzeń i wentylatory
7 RR S / HTR 20 Ogrzewanie tylnych siedzeń
8 DEICER 20 Odmrażacz wycieraczek szyby przedniej
9 CDS FAN 25 Wentylator skraplacza
10 TOW TAIL 30 Brak obwodu
11 RR P / SEAT 30 Brak obwodu
12 ALT-CDS 10 ALT-CDS
13 FR FOG 15 Przednie światła przeciwmgielne
14 SECURITY 5 BEZPIECZEŃSTWO
15 SEAT-A / C RH 25 Podgrzewacze siedzeń i wentylatory
16 STOP 15 Światła stopu;

Wysoko zamontowane światło stopu;

ABS;

VSC;

ECU nadwozia głównego;

EFI;

Przyczepa.

17 AI PUMP HTR * 1 10 Podgrzewacz z pompą AI
PWR HTR * 2, * 3 7,5 Nagrzewnica elektryczna
18 RR AUTO A / C 50 Tylny układ klimatyzacji
19 PTC-1 50 Grzałka PTC
20 PTC-2 50 Grzałka PTC
21 PTC-3 50 Grzałka PTC
22 RH-J / B 40 RH-J / B
23 SUB BATT 40 Holowniczy
24 VGRS 40 VGRS ECU
25 H-LP CLN 30 Środek do czyszczenia reflektorów
26 DEFOG 30 Odmgławiacz tylnej szyby
27 AHC 60 AHC na 4 koła
28 HTR 50 Klimatyzacja z przodu
29 PBD 30 Zasilacz ECU tylnych drzwi
30 LH-J / B 150 LH-J / B
31 ALT 180 Każdy bezpiecznik
32 A/PUMP NO.1*1 50 STEROWNIK AI
GLOW1 * 2, * 3 80 Układ żarzenia silnika
33 A/PUMP NO.2*1 50 AI DRIVER2
GLOW2 * 2, * 3 80 Układ żarzenia silnika
34 MAIN 40 Reflektor,

HEAD LL, HEAD RL, HEAD LH, HEAD RH

35 ABS1 50 ABS
36 ABS2 50 ABS
37 ST 30 System startowy
38 IMB 7,5 Skrzynka z kodem identyfikacyjnym;

Inteligentny system wprowadzania i

uruchamiania przez naciśnięcie;

GBS.

39 AM2 5 Jednostka główna ECU
40 DOME2 7,5 Światła próżności;

Moduł górny;

Tylne oświetlenie wewnętrzne.

41 ECU-B2 5 System pamięci pozycji kierowcy
42 AMP 2 30 System nagłośnienia
43 RSE 7,5 Brak obwodu
44 TOWING 30 Holowniczy
45 DOOR NO.2 25 Jednostka główna ECU
46 STR LOCK 20 System blokady kierownicy
47 TURN-HAZ 15 Licznik;

Przednie kierunkowskazy;

Boczne kierunkowskazy;

Tylne kierunkowskazy;

Przyczepa.

48 EFI MAIN2 * 1 20 Pompa paliwowa
F / PMP * 2, * 3 20 Brak obwodu
49 ETCS * 1 10 EFI
A / F * 3 15 Nagrzewnica klimatyzacji
50 ALT-S 5 IC-ALT
51 AMP 1 30 System nagłośnienia
52 RAD NO.1 10 System nawigacji;

System audio;

System wspomagania parkowania.

53 ECU-B1 5 System podwójnej blokady;

Inteligentny system wejścia i startu;

Moduł napowietrzny;

Czujnik odchylenia i G;

Przechylny i teleskopowy układ kierowniczy;

Miernik;

Chłodnica;

ECU bramy;

Czujnik skrętu;

VGRS.

54 DOME1 5 Podświetlany system wejściowy;

Zegar.

55 HEAD LH 15 Światła drogowe (lewe)
56 HEAD LL 15 Światła mijania (lewe);

System poziomowania reflektorów.

57 INJ 10 Wtryskiwacz;

Układ zapłonowy.

58 MET 5 Licznik
59 IGN 10 Obwód otwarty;

System poduszek powietrznych SRS;

ECU bramy;

Inteligentny system wprowadzania i uruchamiania;

ABS;

VSC;

System blokady kierownicy;

GBS.

60 DRL 5 Światła do jazdy dziennej
61 HEAD RH 15 Światła drogowe (prawe)
62 HEAD RL 15 Światła mijania (prawe)
63 EFI NO.2 7,5 Układ wtrysku powietrza;

Miernik przepływu powietrza.

64 RR A/C NO.2 7,5 Brak obwodu
65 EFI NO.3*2, 3 7,5 EGR E-VRV B2, D-THROT SOL B2
66 DEF NO.2 5 Podgrzewacz zewnętrznego lusterka wstecznego
67 SPARE 5 Zapasowy bezpiecznik
68 SPARE 15 Zapasowy bezpiecznik
69 SPARE 30 Zapasowy bezpiecznik
* 1: Pojazdy z silnikiem benzynowym

* 2: Pojazdy z silnikiem wysokoprężnym

(dla Rosji, Ukrainy, Kazachstanu, Azerbejdżanu, Gruzji, Armenii, Białorusi)

* 3: Pojazdy z silnikiem wysokoprężnym

(z wyjątkiem Rosji, Ukrainy, Kazachstanu, Azerbejdżanu, Gruzji, Armenia, Białoruś)

Pod tablicą rozdzielczą (typ A)

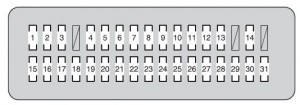

Toyota Land Cruiser – bezpieczniki – tablica przyrządów (typ A)
Bezpiecznik Amp [A] Opis
1 CIG 15 Zapalniczka
2 BK / UP LP 10 Światła cofania;

Przyczepa.

3 ACC 7,5 Zespół wzmacniacza komponentów stereo;

Zespół wielu wyświetlaczy;

ECU bramy;

Zespół odbiornika radiowego;

ECU głównego korpusu;

ECU lusterka;

Rozrywka na tylnym siedzeniu;

Inteligentny system kluczy;

Zegar.

4 PANEL 10 Napęd na cztery koła;

Popielniczka;

Zapalniczka do papierosów;

Sterownik hamulca;

Lodówka;

Tempomat;

Centralna blokada mechanizmu różnicowego;

DAC;

Zespół wyświetlaczy;

Ogrzewanie fotela;

System klimatyzacji;

Oświetlenie schowka;

Migacz awaryjny;

Montaż odbiornika radiowego;

Czyszczenie reflektorów;

Falownik;

System pamięci pozycji jazdy;

Lusterko ECU;

Moduł napowietrzny;

Czujnik przechyłu wyłącznika kurtyn powietrznych;

Przełącznik dźwigni zmiany biegów;

Przełączniki kierownicy;

VSC;

Przełącznik konsoli.

5 ECU-IG NO.2 10 Układ klimatyzacji;

Nagrzewnica;

Moduł górny;

ABS;

VSC;

Czujnik skrętu;

Czujnik odchylenia kierunkowego i czujnik G;

Jednostka główna ECU;

Światła stopu;

Szyberdach;

Zegar;

Lusterko EC.

6 WINCH 5 Brak obwodu
7 A / C IG 10 Lodówka;

Wentylator skraplacza;

Kompresor chłodnicy;

MG CL;

Odmgławiacz tylnej szyby;

RR MGC VLV.

8 TAIL 15 Światła tylne;

Światła tablicy rejestracyjnej;

Przednie światła przeciwmgielne;

Przednie boczne światła obrysowe;

Tylne boczne światła obrysowe;

Światła postojowe.

9 WIPER 30 Wycieraczka przedniej szyby
10 WSH 20 Spryskiwacz szyby przedniej
11 RR WIPER 15 Tylna wycieraczka
12 4WD 20 4WD
13 LH-IG 5 Alternator;

Akumulator pomocniczy;

Podgrzewacz siedzenia;

Odmrażacz wycieraczek szyby przedniej;

Napinacze pasów bezpieczeństwa;

Światła awaryjne;

Falownik;

Przełącznik dźwigni zmiany biegów.

14 ECU-IG NO.1 5 ABS, VSC;

Pochylany i teleskopowy układ kierowniczy;

ECU bramy;

System blokady zmiany biegów;

Tempomat;

Pas bezpieczeństwa przedkolizyjnego;

Czyszczenie reflektorów;

Zespół wielu wyświetlaczy;

System pamięci pozycji jazdy;

System blokady drzwi ze wspomaganiem.

15 S/ROOF 25 Dach księżycowy
16 RR DOOR RH 20 Elektrycznie sterowane szyby
17 MIR 15 Lusterko ECU;

Zewnętrzne ogrzewanie lusterka wstecznego.

18 RR DOOR LH 20 Elektrycznie sterowane szyby
19 FR DOOR LH 20 Elektrycznie sterowane szyby
20 FR DOOR RH 20 Elektrycznie sterowane szyby
21 RR FOG 7,5 Brak obwodu
22 A / C 7,5 System klimatyzacji
23 AM1 5 Brak obwodu
24 TI & TE 15 Sterowanie wychylne i teleskopowe
25 FR P/SEAT RH 30 Regulacja przedniego siedzenia
26 PWR OUTLET 15 Gniazdo zasilania
27 OBD 7,5 DLC3
28 PSB 30 Przedkolizyjny pas bezpieczeństwa
29 DOOR NO.1 25 Jednostka główna ECU
30 FR P/SEAT LH 30 Regulacja przedniego siedzenia
31 INVERTER 15 Falownik

Tablica przyrządów po stronie pasażera

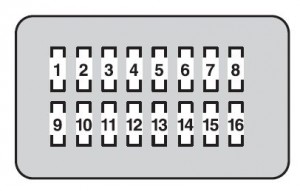

Toyota Land Cruiser – bezpieczniki – tablica przyrządów (typ B)
Bezpiecznik Amp [A] Opis
1 RSF LH 30 Brak obwodu
2 B / DR CLSR RH 30 Brak obwodu
3 B / DR CLSR LH 30 Brak obwodu
4 RSF RH 30 Brak obwodu
5 DOOR DL 15 Brak obwodu
6 AHC-B 20 Brak obwodu
7 TEL 5 Multimedia
8 TOW BK / UP 7,5 Holowniczy
9 AHC-B NO.2 10 Brak obwodu
10 ECU-IG NO.4 5 System ostrzegawczy ciśnienia w oponach
11 SEAT-A/C FAN 10 Brak obwodu
12 SEAT-HTR 20 Podgrzewacz siedzenia
13 AFS 5 Brak obwodu
14 ECU-IG NO.3 5 Brak obwodu
15 STRG HTR 10 Podgrzewany układ kierowniczy
16 TV 10 Zespół wielu wyświetlaczy
