Toyota Land Cruiser (2010-2011) – skrzynka bezpieczników
Toyota Land Cruiser (2010-2011) – schemat skrzynki bezpieczników
Rok produkcji: 2010, 2011.
Bezpiecznik zapalniczki (gniazdo zasilania) w Toyocie Land Cruiser (2010-2011) to bezpiecznik 1 w skrzynce bezpiecznikowej po stronie kierowcy.

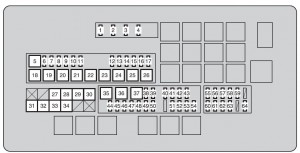

Komora silnika
| Bezpiecznik | Amp [A] | Opis | |
| 1 | A / F | 15 | Nagrzewnica klimatyzacji |
| 2 | HORN | 10 | Klakson |
| 3 | EFI MAIN | 25 | Nagrzewnica EFI, A / F |
| 4 | IG2 MAIN | 30 | Wtryskiwacz, zapłon, licznik |
| 5 | RR A / C | 50 | Brak obwodu |
| 6 | SEAT-A / C LH | 25 | Brak obwodu |
| 7 | RR S / HTR | 20 | Ogrzewanie tylnych siedzeń |
| 8 | DEICER | 20 | Odmrażacz wycieraczek szyby przedniej |
| 9 | CDS FAN | 25 | Wentylator skraplacza |
| 10 | TOW TAIL | 30 | Holowanie ogona |
| 11 | RR P / SEAT | 30 | Brak obwodu |
| 12 | ALT-CDS | 10 | Skraplacz alternatora |
| 13 | FR FOG | 15 | Przednie światła przeciwmgielne |
| 14 | SECURITY | 5 | Róg bezpieczeństwa |
| 15 | SEAT-A / C RH | 25 | Brak obwodu |
| 16 | STOP | 15 | Światła stopu;
Światło stopu montowane wysoko; Sterownik hamulca; Konwerter holowniczy; ABS; VSC; ECU korpusu głównego; EFI. |
| 17 | TOW BRK | 30 | Sterownik hamulca |
| 18 | RR AUTO A / C | 50 | Sterowanie dmuchawą tylną |
| 19 | PTC-1 | 50 | Grzałka PTC |
| 20 | PTC-2 | 50 | Grzałka PTC |
| 21 | PTC-3 | 50 | Grzałka PTC |
| 22 | RH-J / B | 40 | Brak obwodu |
| 23 | SUB BATT | 40 | Holowniczy |
| 24 | VGRS | 40 | Brak obwodu |
| 25 | H-LP CLN | 30 | Czyszczenie reflektorów |
| 26 | DEFOG | 30 | Odmgławiacz tylnej szyby |
| 27 | AHC | 60 | Brak obwodu |
| 28 | HTR | 50 | Sterownik dmuchawy |
| 29 | PBD | 30 | Brak obwodu |
| 30 | LH-J / B | 150 | Jednostka główna ECU |
| 31 | ALT | 180 | Brak obwodu |
| 32 | A/PUMP NO.1 | 50 | STEROWNIK AI |
| 33 | A/PUMP NO.2 | 50 | AI DRIVER2 |
| 34 | MAIN | 40 | Reflektor;
System świateł do jazdy dziennej. |
| 35 | ABS1 | 50 | ABS |
| 36 | ABS2 | 50 | ABS |
| 37 | ST | 30 | System startowy |
| 38 | IMB | 7,5 | Skrzynka na kod identyfikacyjny;
System inteligentnego klucza; GBS. |
| 39 | AM2 | 5 | Jednostka główna ECU |
| 40 | DOME2 | 7,5 | Oświetlenie lusterka kosmetycznego;
Moduł napowietrzny. |
| 41 | ECU-B2 | 5 | System pamięci pozycji kierowcy |
| 42 | TEL | 5 | Brak obwodu |
| 43 | RSE | 7,5 | Rozrywka na tylnych siedzeniach |
| 44 | TOWING | 30 | Holowniczy |
| 45 | DOOR NO.2 | 25 | Jednostka główna ECU |
| 46 | STR LOCK | 20 | System blokady kierownicy |
| 47 | TURN-HAZ | 15 | Licznik;
Przednie kierunkowskazy; Tylne kierunkowskazy; Konwerter holowniczy. |
| 48 | EFI MAIN2 | 20 | Pompa paliwowa |
| 49 | ETCS | 10 | EFI |
| 50 | ALT-S | 5 | IC-ALT |
| 51 | AMP | 30 | System nagłośnienia |
| 52 | RAD NO.1 | 10 | System nawigacji;
Montaż odbiornika radiowego. |
| 53 | ECU-B1 | 5 | Inteligentny system kluczy;
Moduł górny; Sterowanie pochylane i teleskopowe; Licznik; Lodówka; ECU bramy; Czujnik skrętu. |
| 54 | DOME1 | 5 | Oświetlenie wewnętrzne drzwi;
Zegar. |
| 55 | HEAD LH | 15 | Światła drogowe (lewe) |
| 56 | HEAD LL | 15 | Światła mijania (lewe) |
| 57 | INJ | 10 | Wtryskiwacz, zapłon |
| 58 | MET | 5 | Licznik |
| 59 | IGN | 10 | Obwód otwarty;
System poduszek powietrznych SRS; ECU bramki; System wykrywania pasażerów; System inteligentnego klucza; ABS; VSC; System blokady kierownicy; GBS. |
| 60 | HEAD RH | 15 | Światła drogowe (prawe) |
| 61 | HEAD RL | 15 | Światła mijania (prawe) |
| 62 | EFI NO.2 | 7,5 | AFM, EVP VSV, 02 SSR,
KEY OFF PMP, AI DRIVER, AI EX VSV, ACIS VSV. |
| 63 | RR A/C NO.2 | 7,5 | Brak obwodu |
| 64 | DEF NO.2 | 5 | Podgrzewacz zewnętrznego lusterka wstecznego |

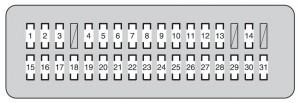

Tablica przyrządów po stronie kierowcy
| Bezpiecznik | Amp [A] | Opis | |
| 1 | CIG | 15 | Zapalniczka |
| 2 | BK / UP LP | 10 | Światła cofania, przyczepa |
| 3 | ACC | 7,5 | Zespół wzmacniacza komponentów stereo;
Zespół wielu wyświetlaczy; ECU bramy; Zespół odbiornika radiowego; ECU głównego korpusu; ECU lusterka; Rozrywka dla tylnych siedzeń; Inteligentny system kluczy; Zegar. |
| 4 | PANEL | 10 | Napęd na cztery koła;
Popielniczka; Zapalniczka do papierosów; Sterownik hamulca; Lodówka; Tempomat; Centralna blokada mechanizmu różnicowego; DAC; Zespół wyświetlaczy; Ogrzewanie fotela; System klimatyzacji; Oświetlenie schowka; Migacz awaryjny; Montaż odbiornika radiowego; Reflektor oczyszczacz; Falownik; System pamięci pozycji jazdy; Lusterko ECU; Moduł napowietrzny; Czujnik przechyłu wyłącznika kurtyn powietrznych; Przełącznik dźwigni zmiany biegów; Przełączniki kierownicy; VSC; Przełącznik konsoli. |
| 5 | ECU-IG NO.2 | 10 | Układ klimatyzacji;
Nagrzewnica; Moduł górny; ABS; VSC; Czujnik skrętu; Czujnik odchylenia kierunkowego i czujnik G; Jednostka główna ECU; Światła stopu; Szyberdach; Zegar; Lusterko EC. |
| 6 | WINCH | 5 | Brak obwodu |
| 7 | A / C IG | 10 | Lodówka;
Wentylator skraplacza; Kompresor chłodnicy; MG CL; Odmgławiacz tylnej szyby; RR MGC VLV. |
| 8 | TAIL | 15 | Światła tylne;
Światła tablicy rejestracyjnej; Przednie światła przeciwmgielne; Przednie boczne światła obrysowe; Tylne boczne światła obrysowe; Światła postojowe. |
| 9 | WIPER | 30 | Wycieraczka przedniej szyby |
| 10 | WSH | 20 | Spryskiwacz szyby przedniej |
| 11 | RR WIPER | 15 | Tylna wycieraczka |
| 12 | 4WD | 20 | 4WD |
| 13 | LH-IG | 5 | Alternator;
Akumulator pomocniczy; Podgrzewacz siedzenia; Odmrażacz wycieraczek szyby przedniej; Napinacze pasów bezpieczeństwa; Światła awaryjne; Falownik; Przełącznik dźwigni zmiany biegów. |
| 14 | ECU-IG NO.1 | 5 | ABS;
VSC; Pochylany i teleskopowy układ kierowniczy; ECU bramy; System blokady zmiany biegów; Tempomat; Pas bezpieczeństwa przedkolizyjnego; Środek do czyszczenia reflektorów; Zespół wielu wyświetlaczy; System pamięci pozycji jazdy; System blokady drzwi ze wspomaganiem. |
| 15 | S/ROOF | 25 | Szyberdach |
| 16 | RR DOOR RH | 20 | Elektrycznie sterowane szyby |
| 17 | MIR | 15 | Lusterko ECU;
Zewnętrzne ogrzewanie lusterka wstecznego. |
| 18 | RR DOOR LH | 20 | Elektrycznie sterowane szyby |
| 19 | FR DOOR LH | 20 | Elektrycznie sterowane szyby |
| 20 | FR DOOR RH | 20 | Elektrycznie sterowane szyby |
| 21 | RR FOG | 7,5 | Brak obwodu |
| 22 | A / C | 7,5 | System klimatyzacji |
| 23 | AM1 | 5 | Brak obwodu |
| 24 | TI & TE | 15 | Sterowanie wychylne i teleskopowe |
| 25 | FR P/SEAT RH | 30 | Regulacja przedniego siedzenia |
| 26 | PWR OUTLET | 15 | Gniazdo zasilania |
| 27 | OBD | 7,5 | DLC3 |
| 28 | PSB | 30 | Przedkolizyjny pas bezpieczeństwa |
| 29 | DOOR NO.1 | 25 | Jednostka główna ECU |
| 30 | FR P/SEAT LH | 30 | Regulacja przedniego siedzenia |
| 31 | INVERTER | 15 | Falownik |

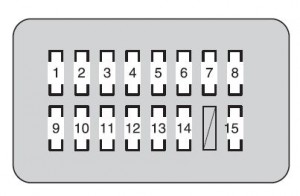

Tablica przyrządów po stronie pasażera
| Bezpiecznik | Amp [A] | Opis | |
| 1 | RSF LH | 30 | Brak obwodu |
| 2 | B / DR CLSR RH | 30 | Brak obwodu |
| 3 | B / DR CLSR LH | 30 | Brak obwodu |
| 4 | RSF RH | 30 | Brak obwodu |
| 5 | DOOR DL | 15 | Brak obwodu |
| 6 | AHC-B | 20 | Brak obwodu |
| 7 | TEL | 5 | Multimedia |
| 8 | TOW BK / UP | 7,5 | Holowniczy |
| 9 | AHC-B NO.2 | 10 | Brak obwodu |
| 10 | ECU-IG NO.4 | 5 | System ostrzegawczy ciśnienia w oponach |
| 11 | SEAT-A/C FAN | 10 | Brak obwodu |
| 12 | SEAT-HTR | 20 | Podgrzewacz siedzenia |
| 13 | AFS | 5 | Brak obwodu |
| 14 | ECU-IG NO.3 | 5 | Brak obwodu |
| 15 | TV | 10 | Zespół wielu wyświetlaczy |
