Toyota Land Cruiser (2003-2005) – skrzynka bezpieczników

Toyota Land Cruiser (2003-2005) – schemat skrzynki bezpieczników

Rok produkcji: 2003, 2004, 2005.


Bezpiecznik zapalniczki (gniazdo zasilania) w Toyocie Land Cruiser (2003-2005) to bezpiecznik 30 w skrzynce bezpiecznikowej.

Komora silnika

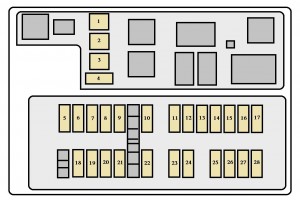

Toyota Land Cruiser – bezpieczniki – komora silnika

Lewy panel boczny

Toyota Land Cruiser – bezpieczniki – lewa listwa boczna

Panel ochronny po prawej stronie

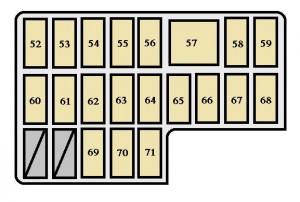

Toyota Land Cruiser – bezpieczniki – prawy panel boczny

Bezpieczniki

Bezpiecznik Amp [A] Opis
1 ABS NO.2 40 System zapobiegania blokady kół
2 ABS NO.1 50 System zapobiegania blokady kół
3 AHC 50 Brak obwodu
4 ST1 7,5 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy wtrysk paliwa.

5 TOWING 30 Światła przyczepy
6 MIR HTR 15 Odmgławiacz zewnętrznego lusterka wstecznego
7 RR HTR 10 Tylny układ klimatyzacji
8 HAZ – TRN 15 Światła awaryjne, kierunkowskazy
9 ALT – S 7,5 System ładowania
10 NV – IR 20 Brak obwodu
11 FR FOG 15 Światła przeciwmgielne
12 TOWING BRK 30 Hamulec elektryczny przyczepy
13 HEAD CLNER 20 Środek do czyszczenia reflektorów
14 FR–IG 10 System ładowania
15 PANEL 7,5 Oświetlenie tablicy przyrządów
16 TOWING TAIL 30 Światła przyczepy
17 TAIL 15 Światła postojowe, światła tylne
18 BAT 30 Wszystkie komponenty w „ECU – B2”
19 TEL 7,5 Brak obwodu
20 AMP 30 System nagłośnieniowy
21 EFI or ECD No.1 25 Wieloportowy układ wtrysku paliwa;


Sekwencyjny wieloportowy;

Układ wtrysku paliwa.

22 AM2 15 Wszystkie komponenty w „IGN”
23 ETCS 10 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

24 HORN 10 Klakson
25 HEAD (RH–LWR) 10 Reflektor prawy (światło mijania)
26 HEAD (LH–LWR) 10 Reflektor lewy (światło mijania)
27 HEAD (RH – UPR) 20 Reflektor prawy (światło drogowe)
28 HEAD (LH–UPR) 20 Reflektor lewy (światło drogowe)
29 PWR OUTLET 15 Gniazdka elektryczne
30 CIG 15 Zapalniczka
31 ACC 7,5 Oświetlenie tablicy przyrządów
32 AM1 7,5 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

33 DEFOG 20 Odmgławiacz tylnej szyby
34 AHC – B 15 Aktywne zawieszenie z kontrolą wysokości (AHC)
35 FUEL HTR 20 Podgrzewacz paliwa
36 POWER HTR 7,5 Nagrzewnica elektryczna
37 AHC – IG 20 Aktywne zawieszenie z kontrolą wysokości (AHC)
38 EFI or ECD No.2 10 System kontroli emisji
39 GAUGE1 10 Wskaźniki i mierniki
40 ECU – IG1 10 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

41 ECU – B1 10 System nawigacyjny
42 DBL LOCK 15 System podwójnego zamka
43 BATT CHARGE 30
44 A / C 15 System klimatyzacji
45 STOP 15 Światła stopu
46 OBD – 2 7,5 System diagnostyki pokładowej
47 IDEL UP 7,5 System bezczynności
48 LH SEAT 30 System siedzenia elektrycznego
49 DOOR 25 System zamka elektrycznego;

Okna elektryczne.

50 SUN ROOF 25 Elektroniczny szyberdach
51 RR WIPER 15 Tylna wycieraczka
52 ECU – B2 10 System zamka drzwiowego;

Okno elektryczne.

53 DIFF 20 Napęd na cztery koła
54 WASHER 15 Spryskiwacz szyby przedniej
55 RADIO 10 System nagłośnieniowy
56 DOME 10 Światła wewnętrzne
57 VGRS 40 Układ kierowniczy ze zmiennym przełożeniem
58 P / W (FL) 20 Zasilanie okna
59 P / W (RL) 20 Zasilanie okna
60 WIPER 25 Wycieraczka przedniej szyby
61 ECU – IG2 10 Tylny system klimatyzacji
62 SEAT HTR 15 Podgrzewacz siedzenia
63 GAUGE2 10 Światła zapasowe
64 MET 7,5 Mierniki i mierniki
65 IGN 7,5 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

66 SECURITY 7,5 System odstraszający przed kradzieżą
67 P / W (RR) 20 Zasilanie okna
68 P / W (FR) 20 Zasilanie okna
69 TIL I TEL 20 Sterowanie wychylne i teleskopowe
70 RR A / C 30 Tylny system klimatyzacji
71 RH SEAT 30 System siedzenia elektrycznego
