Toyota Land Cruiser Prado (2011-2016) – skrzynka bezpieczników

03/29/2021

Spis treści

Toyota Land Cruiser Prado (2011-2016) – schemat skrzynki bezpieczników

Rok produkcji: 2011, 2012, 2013, 2014, 2015, 2016.

Bezpiecznik zapalniczki (gniazdo zasilania) w Toyocie Land Cruiser Prado (2011-2016) to bezpiecznik 1 w skrzynce bezpiecznikowej na tablicy przyrządów.

Komora silnika

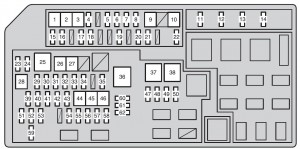

Toyota Land Cruiser Prado – bezpieczniki – komora silnika
Bezpiecznik Amp [A] Opis
1 A / C RR 40 Tylny układ klimatyzacji
2 PTC HTR NO.3 30 Grzałka PTC
3 AIR SUS 50 Układ zawieszenia pneumatycznego;

AIR SUS nr 2.

4 INV 15 Falownik
5 DEF 30 Odmgławiacz tylnej szyby
6 FOG RR 7,5 Tylne światła przeciwmgielne
7 DEICER 20 Odmrażacz wycieraczek szyby przedniej
8 FUEL HTR*1 25 Podgrzewacz paliwa
AIR PMP HTR * 2 10 Nagrzewnica z pompą powietrza
9 PTC HTR NO.2 30 Grzałka PTC
10 PTC HTR NO.1 50 Grzałka PTC
11 IG2 20 Wtryskiwacz, zapłon, licznik
12 HORN 10 Klakson
13 EFI 25 ECU EFI, EDU, ECT ECU, p

Pompa paliwa;

Przekaźnik nagrzewnicy A / F;

FPC, EFI nr 2

14 A / F * 3 20 A / F SSR
EFI MAIN * 9 20 A / F SSR, EFI nr 2
15 MIR HTR 15 Podgrzewacz lustra
16 VISCUS*1 10 Grzałka VISC
17 FOLD SEAT LH 30 Składane siedzenie (lewe)
18 FOLD SEAT RH 30 Składane siedzenie (po prawej)
19 A / C COMP 10 System klimatyzacji
20 CDS FAN 20 Wentylator skraplacza
21 STOP 10 Przekaźnik awaryjnego światła stopu;

Światła stopu;

Światło stopu wysoko montowane;

Wyłącznik światła stopu;

Sterownik VSC / ABS;

Holowanie;

Inteligentny system wprowadzania i uruchamiania;

ECT ECU.

22 AIR SUS NO.2 7,5 AIR SUS ECU
23 H-LP RH-HI 15 Światła drogowe (prawe)
24 H-LP LH-HI 15 Światła drogowe (lewe)
25 HTR 50 System klimatyzacji
26 WIP WSH RR 30 Wycieraczki i spryskiwacze tylnej szyby
27 H-LP CLN 30 Środek do czyszczenia reflektorów
28 ST 30 A * 3 STARTER MTR
40 A * 4
29 H-LP HI 25 Przekaźnik DIM;

Reflektory.

30 ALT-S 7,5 ALT
31 TURN & HAZ 15 Kierunkowskaz przedni;

Kierunkowskaz tylny;

Kierunkowskaz boczny;

Kierunkowskaz miernika;

Światło przyczepy.

32 D / L NR 1 25 Silnik zamka drzwi;

Otwieracz szklanej klapy.

33 ETCS * 3 10 ECU EFI
EDU * 9 20 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

34 FUEL PMP*5 15 Pompa paliwowa
35 TOWING 30 Holowniczy
36 ALT 140 A * 6 Klimatyzacja;

AIR SUS;

Czyszczenie reflektorów;

Nagrzewnica PTC;

Holowanie;

Składane siedzenie;

STOP;

Odmgławiacz tylnej szyby;

MIR HTR, CDS FAN, RR FOG,

DEICER, MG-CLT, J / B,

INV, RR WIP, RR WSH.

120 A * 3,7
37 P / IB 80 Wtryskiwacz;

Zapłon;

Miernik;

EFI;

Grzałka klimatyzacji;

Klakson.

38 GLOW*4 80 Świeca żarowa
39 RAD NO.1 15 System audio;

System nawigacji;

System rozrywki dla tylnych siedzeń.

40 AM2 7,5 System startowy
41 RAD NO.2 10 System nawigacyjny
42 MAYDAY * 8 7,5 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

43 AMP 30 System nagłośnienia
44 ABS NO.1 50 ABS, VSC
45 ABS NO.2 30 ABS, VSC
46 AIR PMP * 3 50 Pompa powietrza
47 SECURITY 10 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

48 SMART 7,5 Inteligentny system wejścia i startu
49 STRG LOCK 20 System blokady kierownicy
50 TOWING BRK 30 Holowniczy
51 WIP RR 15 Wycieraczka tylnej szyby
52 DOME 10 Oświetlenie wewnętrzne;

Oświetlenie osobiste;

Oświetlenie próżności;

Oświetlenie drzwi;

Oświetlenie przestrzeni na nogi;

Oświetlenie stóp zewnętrznych;

Moduł napowietrzny.

53 ECU-B 10 ECU BODY;

Licznik;

Ogrzewanie;

Czujnik skrętu;

Pilot bezprzewodowy;

Pamięć pozycji siedzenia;

Sterowanie pochylane i teleskopowe;

Wyświetlacz wielofunkcyjny;

Inteligentny system wejścia i startu;

Składane siedzenie;

Lodówka;

Sterownik DSS # 2;

Przełącznik sterujący;

Przełącznik modułu D;

Moduł napowietrzny.

54 H-LP RH-LO 15 Światła mijania (prawe);

System poziomowania reflektorów.

55 H-LP LH-LO 15 Światła mijania (lewe)
56 INJ 10 Cewka;

Wtryskiwacz;

Zapłon;

ECT ECU;

Filtr szumów.

57 EFI NO.2 10 O2 SSR, AFM, ACIS VSV,

AI COMB, EYP VSV, AI DRIVER,

EGR VRV, SWIRL VSV,

SWIRL VSV 2, E / G CUT VSV,

EGR COOL BYPASS VSV,

D-SLOT ROTARY SOL, AI VSV RLY

58 WIP FR NO.2 7,5 Sterownik DSS # 1
59 WSH RR 15 Spryskiwacz tylnej szyby
60 SPARE Zapasowy bezpiecznik
61 SPARE Zapasowy bezpiecznik
62 SPARE Zapasowy bezpiecznik
* Tylko modele 1: 1KD -FTV
* Tylko modele 2: 1GR-FE
* 3: Pojazdy z silnikiem benzynowym
* 4: Pojazdy z silnikiem wysokoprężnym
* 5: Tylko modele 1KD-FTV z dodatkowym zbiornikiem paliwa
* 6: Modele 1KD-FTV z Pojazd z kierownicą po lewej stronie
* 7: Modele 1KD-FTV z pojazdem z kierownicą po prawej stronie
* 8: Modele 1GR-FE z pojazdem z kierownicą po prawej stronie* 9: Modele 1KD-FTV(KDJ150R-GKFEYW, KDJ150R-GKAEYW,

KDJ150L-GKFEYW, KDJ150L-

Modele GKAEYW, KDJ155R-GJFEYW, KDJ155R-GJAEYW,

KDJ155L-GJFEYW i KDJ155L-GJAEYW *

10 z wyjątkiem Rosji, Ukrainy, Serbii, Czarnogóry, Makedonii i Chorwacji)

* 10: Kod modelu jest podany na etykiecie producenta).

Pod tablicą rozdzielczą

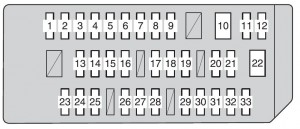

Toyota Land Cruiser Prado – bezpieczniki – tablica przyrządów
Bezpiecznik Amp [A] Opis
1 P / OUTLET 15 Gniazdo zasilania
2 ACC 7,5 Silnik zewnętrznego lusterka wstecznego;

ECU BODY;

System klimatyzacji;

System audio;

System nawigacji;

System wspomagania parkowania;

Przełącznik sekwencyjny;

Przekaźnik rezerwowy;

ECU DSS # 2;

Wskaźnik AT;

ECU EFI;

ECU blokady zmiany biegów.

3 BKUP LP 10 Zapasowe światła;

System audio;

Wyświetlacz wielofunkcyjny;

ECU DSS # 2;

Czujnik wspomagania parkowania.

4 TOWING BKLP 10 Holowniczy
5 AVS 20 System zawieszenia pneumatycznego
6 KDSS 10 KDSS ECU
7 4WD 20 System 4WD;

Blokada tylnego mechanizmu różnicowego.

8 P / SEAT FL 30 Fotel przedni (lewy)
9 D/L NO.2 25 Silnik zamka drzwi;

Otwieracz klapy szyby;

ECU BODY

10 PSB 30 ECU PSB
11 TI & TE 15 Sterowanie wychylne i teleskopowe
12 FOG FR 15 Przednie światła przeciwmgielne
13 OBD 7,5 DLC 3
14 A / C 7,5 System klimatyzacji
15 AM1 7,5 System startowy
16 DOOR RL 25 Tylne okno elektryczne (lewe)
17 ECU-IG NO.1 10 ECU blokady zmiany biegów;

Sterownik VSC;

Czujnik skrętu;

Czujnik odchylenia kierunkowego;

Przełącznik sekwencyjny;

Sterownik wycieraczek automatycznych;

Przekaźnik rezerwowy;

Ogrzewanie lusterka wstecznego na zewnątrz;

Sterowanie pochylno-teleskopowe;

Sterownik PSB;

ECU DSS # 1;

Czujnik radarowy z przodu;

Wspomaganie kierownicy ECU;

ECU AFS.

18 IG1 7,5 Kierunkowskaz przedni;

Kierunkowskaz tylny;

Kierunkowskaz boczny;

Kierunkowskaz miernika;

Światło przyczepy;

ALT;

VSC;

Przełącznik C / C.

19 ECU-IG NO.2 10 Odmgławiacz tylnej szyby;

Wyłącznik ogrzewania siedzenia;

Przekaźnik inwerterowy;

System klimatyzacji;

Lusterko ECU;

ECU BODY;

Włącznik ogrzewania elektrycznego;

System nawigacji;

ECU DSS # 2;

ECU szyberdachu;

Przełącznik licznika;

Czujnik wspomagania parkowania;

Licznik akcesoriów;

Sterownik siedzenia składanego;

O / H IG;

Odmrażacz;

ECU AFS;

Moduł D;

Czujnik deszczu;

Zawieszenie pneumatyczne;

P / SEAT IND.

20 S / HTR FR 20 Podgrzewacz siedzenia
21 P / SEAT FR 30 Fotel przedni (prawy)
22 DOOR P 30 Szyba przednia (strona pasażera)
23 DOOR 10 Zasilanie okna
24 DOOR D 25 Szyba przednia (strona kierowcy)
25 DOOR RR 25 Tylne okno elektryczne (prawe)
26 S/ROOF 25 Szyberdach
27 WIP 30 WIP
28 WASHER 30 Wycieraczki i spryskiwacze przedniej szyby;

Wycieraczki i spryskiwacz tylnej szyby.

29 COOLING 10 Chłodzenie schowka
30 IGN 10 ECU EFI, C / OPN RLY, ECU VSC,

ECU poduszki powietrznej;

Inteligentny system wprowadzania i uruchamiania;

ECU blokady kierownicy;

ECU bramki CAN.

31 GAUGE 7,5 Licznik
32 PANEL 7,5 Oświetlenie przełącznika;

Oświetlenie schowka podręcznego;

System nawigacji;

System audio;

System klimatyzacji;

Przełącznik lusterka wstecznego zewnętrznego;

Przełącznik składanego siedzenia;

Wyświetlacz informacyjny;

P / SEAT IND, SHIFT, COOL BOX.

33 TAIL 10 Przednie i tylne światła pozycyjne;

Światła tablicy rejestracyjnej;

ECU EFI;

Tylne światła przeciwmgielne;

Holowanie;

Przednie światła przeciwmgielne.
