Toyota Land Cruiser 100 (1998-2007) – skrzynka bezpieczników

06/18/2021

Spis treści

Toyota Land Cruiser 100 (1998-2007) – schemat skrzynki bezpieczników

Rok produkcji: 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007.

Bezpiecznik zapalniczki (gniazdo zasilania) w Land Cruiser 100 (1998-2007) to bezpiecznik 2 w skrzynce bezpiecznikowej w przedziale pasażerskim.

Przedział pasażerski

LHD

1998-2003

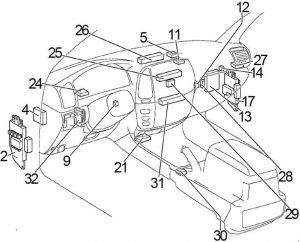

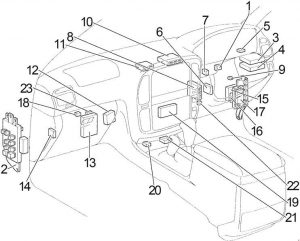

Toyota Land Cruiser 100 – schemat skrzynki bezpieczników – przedział pasażerski – położenie LHD

2003-2007

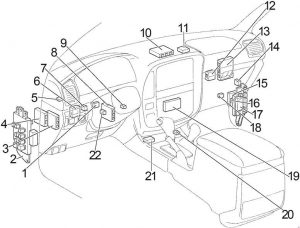

Toyota Land Cruiser 100 – schemat skrzynki bezpieczników – przedział pasażerski – położenie LHD

RHD

Toyota Land Cruiser 100 – schemat skrzynki bezpieczników – przedział pasażerski – lokalizacja RHD
  1. ’98 -’03: migacz kierunkowskazów
  2. ’98 -’03:  skrzynka bezpieczników
    ’03 -’07: skrzynka bezpieczników  / moduł  ECU nadwozia
  3. ’98 -’03: ABS ECU
  4. Sterownik przechylny i teleskopowy
  5. Komputer z kluczem transpondera
  6. ’98 -’03: ECU bezprzewodowego zamka drzwi
  7. ’98 -’03: ECU ECT
  8. ’98 -’03: ECU kontroli zawieszenia
  9. Wzmacniacz klucza transpondera
  10. ’98 -’03: Instrument ECU
  11. ECU przeciwdziałania kradzieży
  12. Automatyczny przekaźnik antenowy
  13. Silnik i ECT ECU
  14. Przekaźnik sterujący centralnej blokady mechanizmu różnicowego
  15. ’98 -’03:
    ECU sterowania zamkiem przód / tył
    lub
    ECU sterowania blokadą tylną
  16. ’98 -’03: Kalkulator tempomatu
  17. ’98 -’03: Blok połączeń ( przekaźnik MTR )
    ’03 -’07:  Skrzynka bezpieczników
  18. ’98 -’03: wiskozowy wzmacniacz grzałki
  19. ’98 -’03: Centrum ECU
  20. 98-03: czujnik opóźnienia ABS
  21. Zespół czujnika środkowej poduszki powietrznej
  22. ’98 -’03: główny przekaźnik AHC
  23. ’98 -’03:
    RHD:
    Timer podgrzewania wstępnego
  24. 03-07: Sterowanie klimatyzacją (z systemem nawigacji)
  25. 03-07: Blok połączeń
  26. 03-07: Blok połączeń
  27. 03-07: Blok połączeń
  28. 03-07: Blok połączeń
  29. 03-07: ECU bramy
  30. ’03 -’07: ECU sterowania blokadą zmiany biegów
  31. 03-07: Sterowanie klimatyzacją (bez systemu nawigacji)
  32. 03-07: ABS i BA i TRAC i VSC ECU

Skrzynka bezpieczników przedziału pasażerskiego (19 98-2003 )

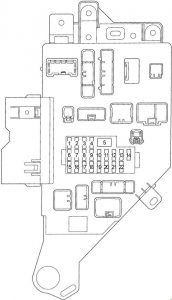

Toyota Land Cruiser 100 – schemat skrzynki bezpieczników – przedział pasażerski
Nr
Bezpiecznik
Amp [A]
Opis
1 MIRR 10 Elektryczne lusterko wsteczne
2 SRS 15 System poduszek powietrznych SRS;

Napinacze pasów bezpieczeństwa.

3 CIGAR 15 Zapalniczka;

Samochodowy system audio;

Antena zasilająca,

4 IGN 10 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Układ przeciwblokujący;

System poduszek powietrznych SRS;

Napinacze pasów bezpieczeństwa;

Lampka ostrzegawcza wyładowania.

5 POWER 40 System sterowania elektryczną blokadą drzwi;

Elektrycznie sterowane szyby;

Elektryczny szyberdach;

Elektrycznie regulowane siedzenie;

Elektrycznie odchylane i teleskopowe sterowanie.

6 DOME 10 Oświetlenie wewnętrzne;

Oświetlenie osobiste.

7 AHC-IG 20 Aktywne zawieszenie z kontrolą wysokości (AHC)
8 DIFF 20 Tylna blokada mechanizmu różnicowego
9 GAUGE 15 Wskaźniki i mierniki;

Wskaźniki serwisowe i

brzęczyk ostrzegawczy

(z wyjątkiem rozładowania, otwartych drzwi i

lampek ostrzegawczych poduszek powietrznych SRS);

Światła cofania;

System klimatyzacji;

Elektronicznie sterowana automatyczna skrzynia biegów;

Bezprzewodowy system zdalnego sterowania;

System świateł do jazdy dziennej.

10 WIPER 20 1998-2000:

Wycieraczki i spryskiwacze przedniej szyby;

Wycieraczka i spryskiwacz tylnej szyby.

25 2001-2002:

Wycieraczki i spryskiwacze przedniej szyby;

Wycieraczka i spryskiwacz tylnej szyby.

11 I / UP 7.5 Układ na biegu jałowym silnika
12 FR FOG 15 Przednie światła przeciwmgielne
13 STOP 15 Światła stopu;

Wysoko zamontowane światło stopu.

14 RR AC 30 System klimatyzacji
15 DEFOG 20 Odmgławiacz tylnej szyby
16 ECU-B 15 Wspomagany odchylany i teleskopowy układ kierowniczy;

System świateł do jazdy dziennej;

System odstraszający przed kradzieżą.

17 TAIL 15 Światła tylne;

Oświetlenie tablicy rejestracyjnej;

Światła postojowe;

Oświetlenie tablicy przyrządów.

18 AHC-B 15 Aktywne zawieszenie z kontrolą wysokości (AHC)
19 OBD 10 System diagnostyki pokładowej
20 RR HTR 10 System klimatyzacji
21 ECU-IG 15 Układ przeciwblokujący;

System blokady zmiany biegów;

Fotele elektryczne;

Antena;

System odchylania i

teleskopowy układ kierowniczy.

22 PWR OUTLET 15 Gniazdka elektryczne

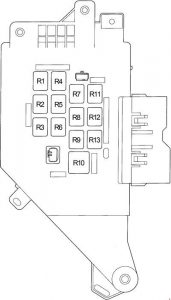

Toyota Land Cruiser 100 – schemat skrzynki bezpieczników – przedział pasażerski
Nr
Przekaźnik
R1 Otwarcie obwodu (pompa paliwa (C / OPN))
R2 Pompa paliwa (FUEL / PMP)
R3 (D / L (L))
R4 (SPIL / VLV)
R5 Rozrusznik (ST / CUT)
R6 (D / L (U))
R7 Przednie światło przeciwmgielne (FR FOG)
R8  –
R9 Odmgławiacz tylnej szyby (DEFOG)
R10 Elektrycznie sterowane szyby;

Elektryczny szyberdach(POWER).

R11 Nagrzewnica tylna (RR HTR)
R12 Światła wewnętrzne (DOME)
R13 Światła tylne (TAIL)

Skrzynka bezpieczników przedziału pasażerskiego (lewa (2003-2007))

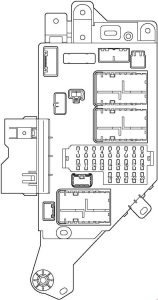

Toyota Land Cruiser 100 – schemat skrzynki bezpieczników – przedział pasażerski (lewa)
Nr
Bezpiecznik
Amp [A] Opis
1 PWR OUTLET 15 Gniazdka elektryczne
2 CIG 15 Zapalniczka
3 ACC 7.5 Oświetlenie tablicy przyrządów
4 AM1 7.5 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

5 DEFOG 20 Odmgławiacz tylnej szyby
6 AHC − B 15 Aktywne zawieszenie z kontrolą wysokości (AHC)
7 FUEL HTR 20 Podgrzewacz paliwa
8 POWER HTR 7.5 Nagrzewnica elektryczna
9 AHC-IG 20 Aktywne zawieszenie z kontrolą wysokości (AHC)
10 EFI NO.2 10 System kontroli emisji
ECD NO.2 10 System kontroli emisji
11 GAUGE1 10 Mierniki i mierniki
12 ECU-IG1 10 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

13 ECU-B1 10 System nawigacyjny
14 DBL LOCK 15 System podwójnego zamka
15 BATT CHARGE 30 System ładowania przyczepy
16 A / C 15 System klimatyzacji
17 STOP 15 Światła stopu
18 OBD − 2 7.5 System diagnostyki pokładowej
19 IDEL UP 7.5 Bezczynny system
20 LH SEAT 30 System siedzenia elektrycznego
21 DOOR 25 System zamka elektrycznego;

Okna elektryczne.

22 SUN ROOF 25 Elektroniczny szyberdach
23 RR WIPER 15 Tylna wycieraczka



Toyota Land Cruiser 100 – schemat skrzynki bezpieczników – przedział pasażerski (lewa)
Nr
Przekaźnik
R1 Odmgławiacz tylnej szyby (DEFOG)
R2 Zapłon (IG1 nr 2)
R3 Zapłon (ACC)
R4 Światła wewnętrzne (DOME)

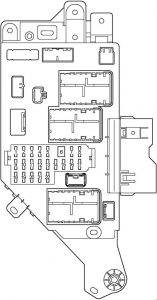

Skrzynka bezpieczników przedziału pasażerskiego (prawa (2003-2007))

Toyota Land Cruiser 100 – schemat skrzynki bezpieczników – przedział pasażerski (prawy)
Nr
Bezpiecznik
Amp [A]
Opis
1 ECU − B2 10 System zamka drzwiowego;

Okno elektryczne.

2 DIFF 20 Napęd na cztery koła
3 WASHER 15 Spryskiwacz szyby przedniej
4 RADIO 10 System nagłośnienia
5 DOME 10 Światła wewnętrzne
6 VGRS 40 Układ kierowniczy ze zmiennym przełożeniem
7 P / W (FL) 20 Zasilanie okna
8 P / W (RL) 20 Zasilanie okna
9 WIPER 25 Wycieraczka przedniej szyby
10 ECU-IG2 10 Tylny system klimatyzacji
11 SEAT HTR 15 Podgrzewacz siedzenia
12 GAUGE2 10 Zapasowe światła
13 MET 7.5 Licznik i mierniki
14 ING 7.5 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

15 SECURITY 7.5 System odstraszający przed kradzieżą
16 P / W (RR) 20 Zasilanie okna
17 P / W (FR) 20 Zasilanie okna
18 BATT CHARGE 30 System ładowania przyczepy
19  –
20 TIL I TEL 20 Sterowanie wychylne i teleskopowe
21 RR A / C 30 Tylny system klimatyzacji
22 RH SEAT 30 System siedzenia elektrycznego

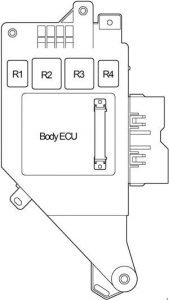

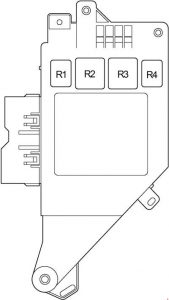

Toyota Land Cruiser 100 – schemat skrzynki bezpieczników – przedział pasażerski (prawy)
Nr
Przekaźnik
R1 Światła stopu (STOP LP)
R2  –
R3 Zapłon (IG1 nr 3)
R4 Akcesoria (ACC CUT)

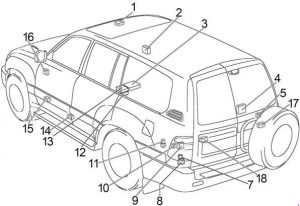

Liftgate

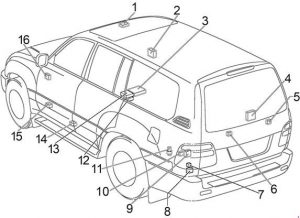

Toyota Land Cruiser 100 – schemat skrzynki bezpieczników – lokalizacja (typ windy załadowczej)

Swing

Toyota Land Cruiser 100 – schemat skrzynki bezpieczników – lokalizacja (typ Swing)
  1. Sterownik szyberdach
  2. RHD:  zdalne sterowanie lustrzane ECU
  3. Wzmacniacz komponentowy stereo
  4. Wzmacniacz klimatyzacji
  5. Przekaźnik tylnej chłodnicy
  6. Typ klapy podnoszonej:  Przekaźnik tylnej wycieraczki
  7. Przekaźnik zaczepu holowniczego
  8. Przekaźnik konwertera holowniczego
  9. ECU sterowania pompą paliwa
  10. Przekaźnik wyboru pompy paliwa
  11. Przekaźnik wymuszania jazdy dodatkowej pompy paliwowej
  12. ’03 -’07: ECU kamery telewizyjnej
  13. 03-07: ECU nawigacji
  14. Tylny przekaźnik nagrzewnicy
  15. Zespół zaworu sterującego
  16. LHD:  zdalne sterowanie lustrzane ECU
  17. Swing Type:  Tylny przekaźnik wycieraczek RH
  18. Swing Type:  Tylny przekaźnik wycieraczek LH

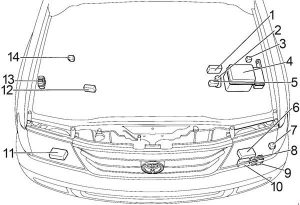

Komora silnika

Toyota Land Cruiser 100 – schemat skrzynki bezpieczników – komora silnika – lokalizacja
  1. Sterownik wtryskiwacza (EDU)
  2. Główny przekaźnik wciągarki
  3. Przekaźnik świecy żarowej
  4. Skrzynka bezpiecznikowa
  5. Bloki topliwe
  6. Sterownik reflektorów LH
  7. Lepki przekaźnik podgrzewacza
  8. Przekaźnik odcinający temperaturę wody
  9. Przekaźnik wentylatora skraplacza klimatyzacji
  10. Przekaźnik sterujący spryskiwacza reflektorów
  11. Sterowanie reflektorami ECU RH
  12. Blok ogniw topliwych (obszar zimny)
  13. Przekaźnik świateł do jazdy dziennej nr 3
  14. Przekaźnik nagrzewnicy wlotowej

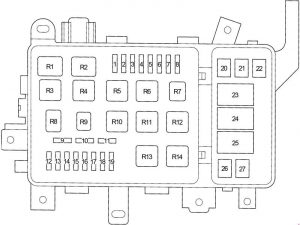

Skrzynka bezpieczników komory silnika (1998-2003)

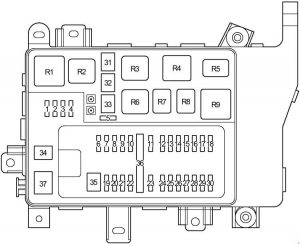

Toyota Land Cruiser 100 – schemat skrzynki bezpieczników – komora silnika
Nr
Bezpiecznik
Amp [A] Opis
1 AM1 nr 2 20 Układ rozruchowy;

Kierunkowskazy;

Światła awaryjne;

Wszystkie elementy w bezpiecznikach „CIGAR”, „ECU-IG”,

„MIRR”, „SRS”.

2 AC 20 System klimatyzacji
3 POWER HTR 10 Grzałka PTC
4 SEAT HTR 15 Ogrzewacze siedzisk
5 FUEL HTR 20 Podgrzewacz paliwa
6 MIR HTR 15 Podgrzewacz zewnętrznego lusterka wstecznego
7 HEAD CLNER 20 Czyszczenie reflektorów
8 CDS FAN 20 Elektryczny wentylator chłodzący
9 EFI 20 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Układ kontroli emisji;

Pompa paliwa.

ECD 20 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

10 HORN 10 Klakson
11 THROTTLE 15 Elektroniczny system kontroli przepustnicy
12 RADIO 20 Samochodowy system audio
13 HAZ-TRN 15 Światła awaryjne;

Kierunkowskazy.

14 AM2 30 Układ rozruchowy;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Wszystkie elementy w bezpieczniku „IGN”.

15 ECU-B1 20 System sterowania elektryczną blokadą drzwi;

Elektrycznie sterowane szyby, w

Wycieraczka i spryskiwacz tylnej szyby;

Podświetlany system wejściowy;

Bezprzewodowy system zdalnego sterowania;

Elektryczne lusterko wsteczne;

Wskaźniki i liczniki;

System klimatyzacji;

Automatyczny system sterowania oświetleniem;

System odstraszający przed kradzieżą.

16 HEAD (LH-UPR) 20 Reflektor lewy (światło drogowe)
17 HEAD (RH-UPR) 20 Reflektor prawy (światło drogowe)
18 HEAD (LH-LWR) 10 Reflektor lewy (światło mijania);

Przednie światła przeciwmgielne.

19 HEAD (RH-LWR) 10 Reflektor prawy (światło mijania)
20 ABS NO.1 40 1998-1999:

Układ przeciwblokujący

50 2000-2003:

Układ przeciwblokujący

21 AHC 50 Aktywne zawieszenie z kontrolą wysokości (AHC)
22 ACC 50 Bezpiecznik „PRW OUTLET”
23 AM1 NO.1 80 System ładowania;

Wszystkie komponenty w „AM1 NO.2”, „GAUGE”, „WIPER”, „

24 HTR 60 System klimatyzacji
25 GLOW 80 Układ żarzenia silnika
26 ABS NO.2 40 Układ przeciwblokujący
27 STARTER 30 System startowy
Przekaźnik
R1 Sprzęgło sprężarki klimatyzacji (MG CLT)
R2 Odmgławiacz zewnętrznego lusterka wstecznego (MIR HTR)
R3 Akcesoria (ACC)
R4 Aktywne zawieszenie z kontrolą wysokości (AHC)
R5 Zapłon (IG1 nr 1)
R6 Zapłon (IG1 nr 2)
R7 Układ przeciwblokujący (ABS SOL)
R8 Jednostka sterująca silnika (EFI);

Jednostka sterująca silnika (ECD).

R9 Klakson
R10 Opornik
R11 Rozrusznik
R12 Układ przeciwblokujący (ABS MTR2)
R13 Reflektor (HEAD)
R14 Układ przeciwblokujący (ABS MTR1)

Skrzynka bezpieczników komory silnika (2003-2007)

Toyota Land Cruiser 100 – schemat skrzynki bezpieczników – komora silnika
Nr
Bezpiecznik
Amp [A]
Opis
1  –
2  –
3  –
4  –
5 ST1 7.5 2003-2005:

Układ wtrysku paliwa Mutiport;

Sekwencyjny wieloportowy wtrysk paliwa.

WIP-S 7.5 2006-2007:  –
6 HOLOWNICZY 30 Światła przyczepy
7 MIR HTR 15 Odmgławiacz zewnętrznego lusterka wstecznego
8 RR HTR 10 Tylny system klimatyzacji
9 HAZ-TRN 15 Światła awaryjne;

Kierunkowskazy.

10 ALT − S 7.5 System ładowania
11 NV-IR 20
12 FR FOG 15 Światła przeciwmgielne
13 HOLOWANIE BRK 30 Światła przyczepy
14 HEAD CLNER 20 Czyszczenie reflektorów
15 FR − IG 10 System ładowania
16 PŁYTA 7.5 Oświetlenie tablicy przyrządów
17 OGON HOLOWNICZY 30 Światła przyczepy
18 OGON 15 Światła postojowe, światła tylne
19 NIETOPERZ 30 Bezpiecznik „ECU-B2”
20 TEL 7.5
21 AMP 30 System nagłośnienia
22 EFI NR 1 25 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy wtrysk paliwa.

ECD NR 1 25 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy wtrysk paliwa.

23 AM2 15 Bezpiecznik „IGN”
24 ETCS 10 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy wtrysk paliwa.

25 RÓG 10 Klakson
26  –
27 GŁOWA (RH-LWR) 10 Reflektor prawy (światło mijania)
28 GŁOWA (LH-LWR) 10 Reflektor lewy (światło mijania)
29 GŁOWA (RH-UPR) 20 Reflektor prawy (światło drogowe)
30 GŁOWA (LH-UPR) 20 Reflektor lewy (światło drogowe)
31 ABS NR 2 40 Układ przeciwblokujący
32 ABS NR 1 50 Układ przeciwblokujący
33 AHC 50 Aktywne zawieszenie z kontrolą wysokości (AHC)
34 ROZRUSZNIK 30 System startowy
35 KRÓTKI PIN A Bezpieczniki „BAT”, „AMP”
36 KRÓTKI PIN B Bezpieczniki „HAZ-TRN”, „ALT-S”
37 POŚWIATA 80 Układ żarzenia silnika
Przekaźnik
R1 Grzałka (HTR)
R2 Układ przeciwblokujący (ABS MTR1)
R3 Układ przeciwblokujący (ABS MTR2)
R4 Układ przeciwblokujący (ABS SOL)
R5 Jednostka sterująca silnika (EFI)
Jednostka sterująca silnika (ECD)
R6 Aktywne zawieszenie z kontrolą wysokości
R7 Otwarcie obwodu (pompa paliwa (C / OPN))
R8 Pompa paliwa (F / PUMP)
R9 Rozrusznik

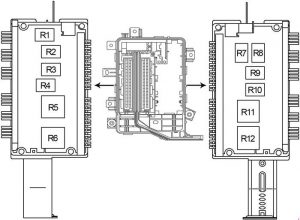

Toyota Land Cruiser 100 – schemat skrzynki bezpieczników – komora silnika
Nr
Przekaźnik
R1 System chłodzenia
R2 Sprzęgło sprężarki klimatyzacji (MG CLT)
R3 Elektryczny wentylator chłodzący (CDS FAN)
R4 Klakson
R5 Reflektor (HEAD)
R6 Światła drogowe (HEAD HI)
R7 Odmgławiacz zewnętrznego lusterka wstecznego (MIR HTR)
R8 Nagrzewnica tylna (RR HTR)
R9 Tablica przyrządów (PANEL)
R10 Przednie światło przeciwmgielne (FR FOG)
R11 Zapłon (IG nr 1)
R12 Światła tylne (TAIL)

Fusible Link Block (1998-2003)

Toyota Land Cruiser 100 – schemat skrzynki bezpieczników – blok bezpieczników
Nr
Bezpiecznik
Amp [A]
Opis
1 J / B NR 2 100 Wszystkie komponenty w „ECU-B”, „FR FOG”, „DEFOG”,

„AHC-B”, „TAIL”, „STOP”,

„DOME”, „POWER”, „OBD”,

„RR AC” i „RR HTR ”.

2 ALT 140 Wszystkie elementy w bezpiecznikach

„J / B NO.2”, „MIR HTR”,

„AM1 NO.1”, „ACC”, „CDS FAN”,

„HTR” i „ABS NO.1”.

3 GŁÓWNY 100 Bezpieczniki „ECU-B”, „FR FOG”, „DEFOG”,

„AHC-B”, „OBD”, „TAIL”,

„STOP”, „DOME\TOWER”,

„RR AC”, „RR HTR”.

4 ALT-S 7.5 System ładowania

Fusible Link Block (2003-2007)

Nr
Bezpiecznik
Amp [A]
Opis
1 HTR 50 System klimatyzacji
2 J / B NR 1 120 Przekaźnik „IG1 NO.1”,„TAIL”, „MIR HTR”,

„RR HTR”, „TOWING BRK”, „TOWING”;

Bezpieczniki „FR FOG”.

3 J / B NR 2 120 Przekaźnik „IG1 nr 2”, „ACC”, “DEFOG”,

„AM1”, “LH SEAT”, „STOP”, „ECU-B1”,

„SUN ROOF”, „OBD-2”, „DOOR”

4 J / B NR 3 120 Przekaźnik „IG1 NO.3”, „SECURITY”, „TIL & TEL”,

„RH SEAT”, „RR A / C”, „P / W (RR)”,

„P / W (RL)”, „P / W (FR) ”,„ P / W (FL) ”.

5 GŁÓWNY 100 Przekaźnik „HEAD HI”, „HEAD”, „ABS NO 1”,

„ABS NO 2”, „SHORT PIN A”, „EFI OR ECD NO 1”,

„SHORT PIN B”, „AM2”;

Bezpieczniki „STARTER”, „HORN”, „ECTS”

6 ALT 140 Bezpieczniki „J / B NO.1”, „J / B NO.2”,

„J / B NO.3”, „HTR”.

Zobacz również:  Toyota Land Cruiser (2008-2009) – skrzynka bezpieczników

Jak przydatny był ten post?

Kliknij gwiazdkę, aby ocenić!

Średnia ocena 0 / 5. Liczba głosów: 0

Brak głosów do tej pory! Bądź pierwszym, który oceni ten post.

O Autorze
Komentarze
    Dodaj komentarz
    Popularne bezpieczniki Volkswagen
    Popularne bezpieczniki BMW
    Popularne bezpieczniki Audi
    © Copyright 2024 Autobezpieczniki
