Toyota Land Cruiser 200 (2007-2017) – skrzynka bezpieczników

Toyota Land Cruiser 200 (2007-2017) – schemat skrzynki bezpieczników

Rok produkcji: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.

Bezpiecznik zapalniczki (gniazdo zasilania) w Toyocie Land Cruiser 200 (2007-2017) to bezpiecznik 1 w skrzynce bezpiecznikowej na tablicy przyrządów (strona kierowcy).

Blok bezpieczników komory silnika (do 2013 r.)

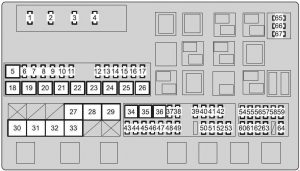

Toyota Land Cruiser – schemat skrzynki bezpieczników – komora silnika
Nr
Bezpiecznik
Amp [A]
Opis
1 A / F 15 Nagrzewnica klimatyzacji
2 HORN 10 Klakson
3 EFI MAIN 25 Nagrzewnica EFI;

A / F.

4 IG2 MAIN 30 Wtryskiwacz;

Zapłon;

Licznik.

5 RR A / C 50 Sterownik dmuchawy
6 SEAT-A / C LH 25 Podgrzewacze siedzeń i wentylatory
7 RR S / HTR 20 Ogrzewanie tylnych siedzeń
8 DEICER 20 Odmrażacz wycieraczek szyby przedniej
9 CDS FAN 25 Wentylator skraplacza
10 TOW TAIL 30 System świateł tylnych do holowania
11 RR P / SEAT 30 Brak obwodu
12 ALT-CDS 10 Skraplacz alternatora
13 FR FOG 7.5 Przednie światła przeciwmgielne
14 SECURITY 5 Klakson bezpieczeństwa
15 SEAT-A / C RH 25 Podgrzewacze siedzeń i wentylatory
16 STOP 15 Światła stopu;

Światło stopu montowane wysoko;

Sterownik hamulca;

Konwerter holowniczy;

ABS;

VSC;

ECU nadwozia głównego;

EFI;

Przyczepa.

17 TOW BRK 30 Sterownik hamulca
18 RR AUTO A / C 50 Tylny system klimatyzacji
19 PTC-1 50 Grzałka PTC
20 PTC-2 50 Grzałka PTC
21 PTC-3 50 Grzałka PTC
22 RH-J / B 50 RH-J / B
23 SUB BATT 40 Holowniczy
24 VGRS 40 VGRS ECU
25 H-LP CLN 30 Czyszczenie reflektorów
26 DEFOG 30 Odmgławiacz tylnej szyby
27 HTR 50 Klimatyzacja z przodu
28 PBD 30 Brak obwodu
29 LH-J / B 150 LH-J / B
30 ALT 180 Alternator
31 A / PUMP N0.1 50 Al DRIVER
32 A / PUMP N0.2 50 Al KIEROWCA 2
33 MAIN 40 Reflektor;

System świateł do jazdy dziennej;

HEAD LL, HEAD RL, HEAD LH, HEAD RH.

34 ABS1 50 ABS
35 ABS2 30 ABS
36 ST 30 System startowy
37 IMB 7.5 Skrzynka na kod identyfikacyjny;

System inteligentnego klucza;

GBS.

38 AM2 5 Jednostka główna ECU
39 D0ME2 7.5 Światła próżności;

Górny moduł;

Tylne oświetlenie wewnętrzne.

40 ECU-B2 5 System pamięci pozycji kierowcy
41 AMP 2 30 System nagłośnienia
42 RSE 7.5 Rozrywka na tylnych siedzeniach
43 TOWING 30 Holowniczy
44 DOOR NO.2 25 Jednostka główna ECU
45 STR LOCK 20 System blokady kierownicy
46 TURN-HAZ 15 Licznik;

Przednie kierunkowskazy;

Tylne kierunkowskazy;

Konwerter holowniczy.

47 EFI MAIN2 20 Pompa paliwowa
48 ETCS 10 EFI
49 ALT-S 5 IC-ALT
50 AMP 1 30 System nagłośnienia
51 RAD N0.1 10 System nawigacji;

System audio.

52 ECU-B1 5 Inteligentny system kluczy;

Moduł górny;

Sterowanie pochylane i teleskopowe;

Licznik;

Chłodnica;

ECU bramy;

Czujnik skrętu.

53 DOME1 5
10 1)
Podświetlany system wejściowy;

Zegar.

54 HEAD LH 15 Światła drogowe (lewe)
55 HEAD LL 15 Światła mijania (lewe)
56 INJ 10 Wtryskiwacz, układ zapłonowy
57 MET 5A Licznik
58 IGN 10 Obwód otwarty;

System poduszek powietrznych SRS;

ECU bramki;

System wykrywania pasażerów;

System inteligentnego klucza;

ABS;

VSC;

System blokady kierownicy;

GBS.

59 DRL 5 Światła do jazdy dziennej
60 HEAD RH 15 Światła drogowe (prawe)
61 HEAD RL 15 Światła mijania (prawe)
62 EFI N0.2 7.5 Układ wtrysku powietrza;

Przepływomierz powietrza;

EVP VSV;

02 SSR;

KEY OFF PMP;

AI DRIVER;

AI EX VSV;

ACIS VSV.

63 RR A / C N0.2 7.5 Brak obwodu
64 DEF N0.2 5 Odmgławiacze zewnętrznego lusterka wstecznego
65 SPARE 5 Zapasowy bezpiecznik
66 SPARE 15 Zapasowy bezpiecznik
67 SPARE 30 Zapasowy bezpiecznik
1) Od 2013r

Blok bezpieczników komory silnika (od 2014 r.)

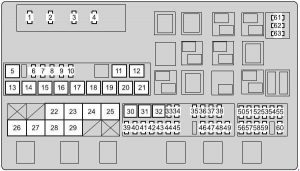

Toyota Land Cruiser – schemat skrzynki bezpieczników – komora silnika
Nr
Bezpiecznik
Amp [A]
Opis
1 A / F 15 Nagrzewnica klimatyzacji
2 HORN 10 Klakson
3 EFI MAIN 25 EFI;

Nagrzewnica A / F;

Pompa paliwa.

4 IG2 MAIN 30 INJ, IGN, MET
5 RR A / C 50 Sterownik dmuchawy
6 CDS FAN 25 Wentylator skraplacza
7 RR S / HTR 20 Ogrzewanie tylnych siedzeń
8 FR FOG 7.5 Przednie światła przeciwmgielne
9 STOP 15 Światła stopu;

Światło stopu montowane wysoko;

Sterownik hamulca;

ABS;

VSC;

ECU nadwozia głównego;

EFI;

Przyczepa.

10 SEAT-A / C LH 25 Podgrzewacze siedzeń i wentylatory
11 HWD4 30 Brak obwodu
12 HWD3 30 Brak obwodu
13 AHC 50 Brak obwodu
14 PTC-1 50 Grzałka PTC
15 PTC-2 50 Grzałka PTC
16 PTC-3 50 Grzałka PTC
17 RH-J / B 50 RH-J / B
18 SUB BATT 40 Holowniczy
19 VGRS 40 VGRS ECU
20 H-LP CLN 30 Czyszczenie reflektorów
21 DEFOG 30 Odmgławiacz tylnej szyby
22 SUB-R / B 100 SUB-R / B
23 HTR 50 Klimatyzacja z przodu
24 PBD 30 Brak obwodu
25 LH-J / B 150 LH-J / B
26 ALT 180 Alternator
27 A / PUMP N0.1 50 Al DRIVER
28 A / PUMP N0.2 50 Al DRIVER 2
29 MAIN 40 Reflektor;

System świateł do jazdy dziennej;

HEAD LL, HEAD RL, HEAD LH, HEAD RH.

30 ABS1 50 ABS
31 ABS2 30 ABS
32 ST 30 System startowy
33 IMB 7.5 Skrzynka na kod identyfikacyjny;

System inteligentnego klucza;

GBS.

34 AM2 5 Jednostka główna ECU
35 DOME2 7.5 Światła próżności;

Górny moduł;

Tylne oświetlenie wewnętrzne.

36 ECU-B2 5 System pamięci pozycji kierowcy
37 AMP 2 30 System nagłośnienia
38 RSE 7.5 Rozrywka na tylnych siedzeniach
39 TOWING 30 Holowniczy
40 DOOR NO.2 25 Jednostka główna ECU
41 STR LOCK 20 System blokady kierownicy
42 TURN-HAZ 15 Licznik, przednie kierunkowskazy;

Boczne kierunkowskazy;

Tylne kierunkowskazy, przyczepa.

43 EFI MAIN2 20 Pompa paliwowa
44 ETCS 10 EFI
45 ALT-S 5 IC-ALT
46 AMP 1 30 System nagłośnienia
47 RAD N0.1 10 System nawigacji;

System audio;

System wspomagania parkowania.

48 ECU-B1 5 Inteligentny system kluczy;

Moduł górny;

Sterowanie pochylane i teleskopowe;

Licznik;

Chłodnica;

ECU bramy;

Czujnik skrętu.

49 DOME1 10 Podświetlany system wejściowy;

Zegar.

50 HEAD LH 15 Światła drogowe (lewe)
51 HEAD LL 15 Światła mijania (lewe)
52 INJ 10 Wtryskiwacz, układ zapłonowy
53 MET 5 Licznik
54 IGN 10 Obwód otwarty;

System poduszek powietrznych SRS;

ECU bramy;

System inteligentnego klucza;

ABS;

VSC;

System blokady kierownicy;

GBS.

55 DRL 5 Światła do jazdy dziennej
56 HEAD RH 15 Światła drogowe (prawe)
57 HEAD RL 15 Światła mijania (prawe)
58 EFI N0.2 7.5 Układ wtrysku powietrza;

Miernik przepływu powietrza.

59 RR A/C NO.2 7.5 Brak obwodu
60 DEF NO.2 5 Odmgławiacze zewnętrznego lusterka wstecznego
61 SPARE 5 Zapasowy bezpiecznik
62 SPARE 15 Zapasowy bezpiecznik
63 SPARE 30 Zapasowy bezpiecznik

Blok bezpieczników komory silnika (skrzynka bezpieczników po prawej stronie; od 2014)

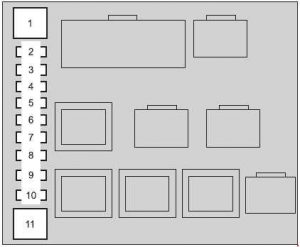

Toyota Land Cruiser – schemat skrzynki bezpieczników – komora silnika (prawa strona)
Nr
Bezpiecznik
Amp [A]
Opis
1 HWD1 30 Brak obwodu
2 TOW BRK 30 Sterownik hamulca
3 RR P / SEAT 30 Brak obwodu
4 PWR HTR 7.5 Brak obwodu
5 DEICER 20 Odmrażacz wycieraczek szyby przedniej
6 ALT-CDS 10 ALT-CDS
7 SECURITY 5 BEZPIECZEŃSTWO
8 FOTEL A / C RH 25 Podgrzewacze siedzeń i wentylatory
9 Al PMP HTR 10 Podgrzewacz pompy Al
10 TOW TAIL 30 System świateł tylnych do holowania
11 HWD2 30 Brak obwodu

Przyporządkowanie bezpieczników w skrzynce bezpieczników, tablica rozdzielcza po stronie kierowcy

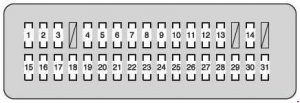

Toyota Land Cruiser – schemat skrzynki bezpieczników – tablica przyrządów (strona kierowcy)
Nr
Bezpiecznik
Amp [A]
Opis
1 CIG 15 Zapalniczka
2 BK / UP LP 10 Światła cofania;

Przyczepa.

3 ACC 7.5 System audio;

Zespół wielu wyświetlaczy;

ECU bramy;

ECU głównego korpusu;

ECU lusterka;

Rozrywka na tylnym siedzeniu;

System inteligentnego klucza;

Zegar.

4 PANEL 10 Napęd na cztery koła;

Popielniczka;

Zapalniczka;

Sterownik hamulca;

Lodówka;

Tempomat;

Centralna blokada mechanizmu różnicowego;

Zespół wyświetlaczy;

Ogrzewanie fotela;

System klimatyzacji;

Oświetlenie schowka podręcznego;

Światła awaryjne;

System audio;

Przełącznik czyszczenia reflektorów;

Falownik;

System pamięci pozycji jazdy;

Przełączniki zewnętrznych lusterek wstecznych;

Moduł górny;

Czujnik przechyłu kurtyn powietrznych;

Wyłącznik poduszek powietrznych;

Przełącznik dźwigni zmiany biegów;

Przełączniki kierownicy;

Wyłącznik VSC OFF;

Wyłącznik konsoli.

5 ECU-IG N0.2 10 Układ klimatyzacji;

Nagrzewnica;

Moduł górny;

ABS;

VSC;

Czujnik skrętu;

Czujnik odchylenia kierunkowego i czujnik G;

Jednostka główna ECU;

Światła stopu;

Szyberdach;

Zegar;

Lusterko ECU.

6 WINCH 5 Brak obwodu
7 A / C IG 10 Chłodnica;

Wentylator skraplacza;

Kompresor chłodnicy;

Odmgławiacze tylnej szyby i

zewnętrznego lusterka wstecznego;

System klimatyzacji.

8 TAIL 15 Światła tylne;

Światła tablicy rejestracyjnej;

Przednie światła przeciwmgielne;

Przednie boczne światła obrysowe;

Tylne boczne światła obrysowe;

Światła postojowe.

9 WIPER 30 Wycieraczka przedniej szyby
10 WSH 20 Spryskiwacz szyby przedniej
11 RR WIPER 15 Wycieraczka i spryskiwacz tylnej szyby
12 4WD 20 4WD
13 LH-IG 5 Alternator;

Podgrzewacz siedzenia;

Odmrażacz wycieraczek szyby przedniej;

Przedni pas bezpieczeństwa;

Światła awaryjne;

Falownik;

Przełącznik dźwigni zmiany biegów.

14 ECU-IG N0.1 5 ABS;

VSC;

Pochylany i teleskopowy układ kierowniczy;

ECU bramy;

System blokady zmiany biegów;

Tempomat;

Pas bezpieczeństwa przedkolizyjnego;

Czyszczenie reflektorów;

Zespół wielu wyświetlaczy;

System pamięci pozycji jazdy;

System blokady drzwi ze wspomaganiem.

15 S/ROOF 25 Szyberdach
16 RR DOOR RH 20 Elektrycznie sterowane szyby
17 MIR 15 Lusterko ECU;

Odmgławiacze zewnętrznego lusterka wstecznego.

18 RR DOOR LH 20 Elektrycznie sterowane szyby
19 FR DOOR LH 20 Elektrycznie sterowane szyby
20 FR DOOR RH 20 Elektrycznie sterowane szyby
21 RR FOG 7.5 Brak obwodu
22 A / C 7.5 System klimatyzacji
23 AM1 5 Brak obwodu
24 Tl & TE 15 Sterowanie odchylane i teleskopowe
25 FR P/SEAT RH 30 Fotel elektryczny
26 PWR OUTLET 15 Gniazdo zasilania
27 OBD 7.5 Diagnostyka pokładowa
28 PSB 30 Przedkolizyjny pas bezpieczeństwa
29 DOOR NO.1 25 Jednostka główna ECU
30 FR P/SEAT LH 30 Fotel elektryczny
31 INVERTER 15 Falownik

Przyporządkowanie bezpieczników w skrzynce bezpieczników, deska rozdzielcza po stronie pasażera

Toyota Land Cruiser – schemat skrzynki bezpieczników – tablica przyrządów (strona pasażera)
Nr
Bezpiecznik
Amp [A]
Opis
1 RSFLH 30 Brak obwodu
2 B / DR CLSR RH 30 Brak obwodu
3 B / DR CLSR LH 30 Brak obwodu
4 RSF RH 30 Brak obwodu
5 DOOR DL 15 Brak obwodu
6 AHC-B 20 Brak obwodu
7 TEL 5 Multimedia
8 TOW BK / UP 7.5 Holowniczy
9 AHC-B N0.2 10 Brak obwodu
10 ECU-IG N0.4 5 System ostrzegawczy ciśnienia w oponach
11 SEAT-A/C FAN 10 Wentylatory
12 SEAT-HTR 20 Podgrzewacz siedzenia
13 AFS 5 Brak obwodu
14 ECU-IG N0.3 5 System tempomatu
15 STRG HTR 10 Podgrzewany układ kierowniczy
16 TV 10 Zespół wielu wyświetlaczy
