Toyota Land Cruiser (2008-2009) – skrzynka bezpieczników

03/27/2021

Spis treści

Toyota Land Cruiser (2008-2009) – schemat skrzynki bezpieczników

Rok produkcji: 2008, 2009.

Bezpiecznik zapalniczki (gniazdo zasilania) w Toyocie Land Cruiser (2008-2009) to bezpiecznik 30 w skrzynce bezpiecznikowej.

Komora silnika

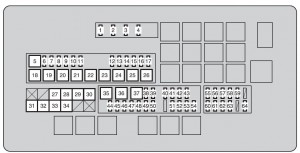

Toyota Land Cruiser – bezpieczniki – komora silnika
Bezpiecznik Amp [A] Opis
1 A / F 15 Nagrzewnica klimatyzacji
2 HORN 10 Klakson
3 EFI MAIN 25 Nagrzewnica EFI, A / F
4 IG2 MAIN 30 Wtryskiwacz;

Zapłon;

Licznik.

5 RR A / C 50 Brak obwodu
6 SEAT-A / C LH 25 Brak obwodu
7 RR S / HTR 20 Ogrzewanie tylnych siedzeń
8 DEICER 20 Odmrażacz wycieraczek szyby przedniej
9 CDS FAN 25 Wentylator skraplacza
10 TOW TAIL 30 Holowanie przyczepy
11 RR P / SEAT 30 Brak obwodu
12 ALT-CDS 10 Skraplacz alternatora
13 FR FOG 15 Przednie światła przeciwmgielne
14 SECURITY 5 Klakson bezpieczeństwa
15 SEAT-A / C RH 25 Brak obwodu
16 STOP 15 Światła stopu;

Wysoko zamontowane światło stopu;

Sterownik hamulca;

Konwerter holowniczy;

ABS;

VSC;

ECU korpusu głównego;

EFI.

17 TOW BRK 30 Sterownik hamulca
18 RR AUTO A / C 50 Sterowanie dmuchawą tylną
19 PTC-1 50 Grzałka PTC
20 PTC-2 50 Grzałka PTC
21 PTC-3 50 Grzałka PTC
22 RH-J / B 40 Brak obwodu
23 SUB BATT 40 Holowniczy
24 VGRS 40 Brak obwodu
25 H-LP CLN 30 Czyszczenie reflektorów
26 DEFOG 30 Odmgławiacz tylnej szyby
27 AHC 60 Brak obwodu
28 HTR 50 Sterownik dmuchawy
29 PBD 30 Brak obwodu
30 LH-J / B 150 Jednostka główna ECU
31 ALT 180 Brak obwodu
32 A/PUMP NO.1 50 STEROWNIK AI
33 A/PUMP NO.2 50 AI DRIVER2
34 MAIN 40 Reflektor;

System świateł do jazdy dziennej.

35 ABS1 50 ABS
36 ABS2 50 ABS
37 ST 30 System startowy
38 IMB 7,5 Skrzynka na kod identyfikacyjny;

System inteligentnego klucza;

GBS.

39 AM2 5 Jednostka główna ECU
40 DOME2 7,5 Oświetlenie lusterka kosmetycznego;

Moduł napowietrzny.

41 ECU-B2 5 System pamięci pozycji kierowcy
42 TEL 5 Brak obwodu
43 RSE 7,5 Rozrywka na tylnych siedzeniach
44 TOWING 30 Holowniczy
45 DOOR NO.2 25 Jednostka główna ECU
46 STR LOCK 20 System blokady kierownicy
47 TURN-HAZ 15 Licznik, przednie kierunkowskazy;

Tylne kierunkowskazy;

Konwerter holowniczy.

48 EFI MAIN2 20 Pompa paliwowa
49 ETCS 10 EFI
50 ALT-S 5 IC-ALT
51 AMP 30 System nagłośnienia
52 RAD NO.1 10 System nawigacji;

Montaż odbiornika radiowego.

53 ECU-B1 5 Inteligentny system kluczy;

Moduł górny;

Sterowanie pochylane i teleskopowe;

Licznik;

Chłodnica;

ECU bramy;

Czujnik skrętu.

54 DOME1 5 Oświetlenie wewnętrzne drzwi;

Zegar.

55 HEAD LH 15 Światła drogowe (lewe)
56 HEAD LL 15 Światła mijania (lewe)
57 INJ 10 Wtryskiwacz, zapłon
58 MET 5 Licznik
59 IGN 10 Obwód otwarty;

System poduszek powietrznych SRS;

ECU bramy;

System wykrywania pasażerów;

System inteligentnego klucza;

ABS;

VSC;

System blokady kierownicy;

GBS.

60 HEAD RH 15 Światła drogowe (prawe)
61 HEAD RL 15 Światła mijania (prawe)
62 EFI NO.2 7,5 AFM, EVP VSV, 02 SSR,

KEY OFF PMP, AI DRIVER,

AI EX VSV, ACIS VSV.

63 RR A/C NO.2 7,5 Brak obwodu
64 DEF NO.2 5 Podgrzewacz zewnętrznego lusterka wstecznego

Tablica przyrządów po stronie kierowcy

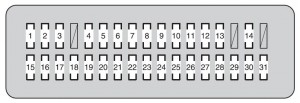

Toyota Land Cruiser – bezpieczniki – deska rozdzielcza po stronie kierowcy
Bezpiecznik Amp [A] Opis
1 CIG 15 Zapalniczka
2 BK / UP LP 10 Światła cofania;

Przyczepa.

3 ACC 7,5 Zespół wzmacniacza komponentów stereo;

Zespół wielu wyświetlaczy;

ECU bramy;

Zespół odbiornika radiowego;

ECU korpusu głównego;

ECU lusterka;

Rozrywka na tylnym siedzeniu;

System inteligentnego klucza;

Zegar.

4 PANEL 10 Napęd na cztery koła;

Popielniczka;

Zapalniczka;

Kontroler hamulca;

Lodówka;

Tempomat;

Centralna blokada mechanizmu różnicowego;

DAC;

Zespół wyświetlaczy;

Ogrzewanie fotela;

System klimatyzacji;

Oświetlenie schowka;

Migacz awaryjny;

Montaż odbiornika radiowego;

Reflektor oczyszczacz;

Falownik;

System pamięci pozycji jazdy;

Lusterko ECU;

Moduł napowietrzny;

Czujnik przechyłu wyłącznika kurtyn powietrznych;

Przełącznik dźwigni zmiany biegów;

Przełączniki kierownicy;

VSC;

Przełącznik konsoli

5 ECU-IG NO.2 10 Układ klimatyzacji;

Nagrzewnica;

Moduł górny;

ABS;

VSC;

Czujnik skrętu;

Czujnik odchylenia kierunkowego i czujnik G;

Jednostka główna ECU;

Światła stopu;

Szyberdach;

Zegar;

Sterownik lusterka.

6 WINCH 5 Brak obwodu
7 A / C IG 10 Lodówka;

Wentylator skraplacza;

Kompresor chłodnicy;

MG CL;

Odmgławiacz tylnej szyby;

RR MGC VLV.

8 TAIL 15 Światła tylne;

Światła tablicy rejestracyjnej;

Przednie światła przeciwmgielne;

Przednie boczne światła obrysowe;

Tylne boczne światła obrysowe;

Światła postojowe.

9 WIPER 30 Wycieraczka przedniej szyby
10 WSH 20 Spryskiwacz szyby przedniej
11 RR WIPER 15 Tylna wycieraczka
12 4WD 20 4WD
13 LH-IG 5 Alternator;

Akumulator pomocniczy;

Podgrzewacz siedzenia;

Odmrażacz wycieraczek szyby przedniej;

Napinacze pasów bezpieczeństwa;

Światła awaryjne;

Falownik;

Przełącznik dźwigni zmiany biegów.

14 ECU-IG NO.1 5 ABS;

VSC;

Pochylany i teleskopowy układ kierowniczy;

ECU bramy;

System blokady zmiany biegów;

Tempomat;

Pas bezpieczeństwa przedkolizyjnego;

Czyszczenie reflektorów;

Zespół wielu wyświetlaczy;

System pamięci pozycji jazdy;

System blokady drzwi ze wspomaganiem.

15 S/ROOF 25 Szyberdach
16 RR DOOR RH 20 Elektrycznie sterowane szyby
17 MIR 15 Lusterko ECU;

Zewnętrzne ogrzewanie lusterka wstecznego.

18 RR DOOR LH 20 Elektrycznie sterowane szyby
19 FR DOOR LH 20 Elektrycznie sterowane szyby
20 FR DOOR RH 20 Elektrycznie sterowane szyby
21 RR FOG 7,5 Brak obwodu
22 A / C 7,5 System klimatyzacji
23 AM1 5 Brak obwodu
24 TI & TE 15 Sterowanie odchylane i teleskopowe
25 FR P/SEAT RH 30 Regulacja przedniego siedzenia
26 PWR OUTLET 15 Gniazdo zasilania
27 OBD 7,5 DLC3
28 PSB 30 Przedkolizyjny pas bezpieczeństwa
29 DOOR NO.1 25 Jednostka główna ECU
30 FR P/SEAT LH 30 Regulacja przedniego siedzenia
31 INVERTER 15 Falownik

Tablica przyrządów po stronie pasażera

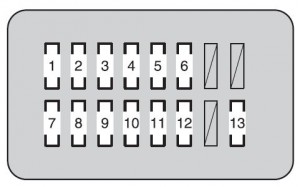

Toyota Land Cruiser – bezpieczniki – deska rozdzielcza po stronie pasażera
Bezpiecznik Amp [A] Opis
1 RSF LH 30 Brak obwodu
2 B / DR CLSR RH 30 Brak obwodu
3 B / DR CLSR LH 30 Brak obwodu
4 RSF RH 30 Brak obwodu
5 DOOR DL 15 Brak obwodu
6 AHC-B 20 Brak obwodu
7 AHC-B NO.2 10 Brak obwodu
8 ECU-IG NO.4 5 System ostrzegawczy ciśnienia w oponach
9 SEAT-A/C FAN 10 Brak obwodu
10 SEAT-HTR 20 Podgrzewacz siedzenia
11 AFS 5 Brak obwodu
12 ECU-IG NO.3 5 Brak obwodu
13 TV 10 Zespół wielu wyświetlaczy
