Toyota Land Cruiser (1998-1999) – skrzynka bezpieczników
Toyota Land Cruiser (1998-1999) – schemat skrzynki bezpieczników
Rok produkcji: 1998, 1999.
Bezpiecznik zapalniczki (gniazdo zasilania) w Toyocie Land Cruiser (1998-1999) to bezpiecznik 23 w skrzynce bezpiecznikowej (typ A).

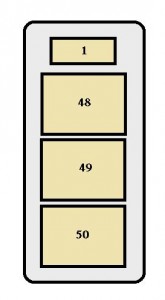

Komora silnika

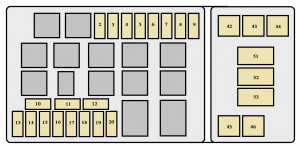

Komora silnika

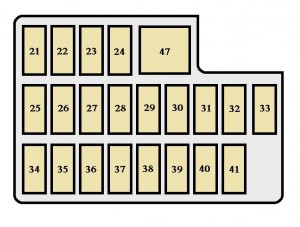

Lewy panel boczny
Bezpieczniki (typ A)
| Bezpiecznik | Amp [A] | Opis | |
| 1 | ALT- S | 7,5 | System ładowania |
| 2 | AM1 NO.2 | 20 | Układ rozruchowy;
Kierunkowskazy; Światła awaryjne; Wszystkie elementy w bezpiecznikach „CIGAR”, „ECU-IG”, „MIRR”, „SRS” |
| 3 | AC | 20 | System klimatyzacji |
| 4 | POWER HTR | 10 | Brak obwodu |
| 5 | SEAT HTR | 15 | Ogrzewacze siedzisk |
| 6 | FUEL HTR | 20 | Brak obwodu |
| 7 | MIR HTR | 15 | Podgrzewacz zewnętrznego lusterka wstecznego |
| 8 | HEAD CLNER | 20 | Brak obwodu |
| 9 | CDS FAN | 20 | Elektryczny wentylator chłodzący |
| 10 | EFI | 20 | Wieloportowy układ wtrysku paliwa;
Sekwencyjny wieloportowy układ wtrysku paliwa; Układ kontroli emisji; Pompa paliwa. |
| ECD | |||
| 11 | HORN | 10 | Klakson |
| 12 | THROTTLE | 15 | Elektroniczny system kontroli przepustnicy |
| 13 | RADIO | 20 | Samochodowy system audio |
| 14 | HAZ- TRN | 15 | Światła awaryjne;
Kierunkowskazy. |
| 15 | AM2 | 30 | Układ rozruchowy;
Wieloportowy układ wtrysku paliwa; Sekwencyjny wieloportowy układ wtrysku paliwa; Wszystkie elementy w bezpieczniku „IGN” |
| 16 | TEL | 10 | Brak obwodu |
| 17 | HEAD(LH- UPR) | 20 | Reflektor lewy (światło drogowe) |
| 18 | HEAD(RH- UPR) | 20 | Reflektor prawy (światło drogowe) |
| 19 | HEAD(LH- LWR) | 10 | Reflektor lewy (światła mijania);
Przednie światła przeciwmgielne. |
| 20 | HEAD(RH- LWR) | 10 | Reflektor prawy (światło mijania) |
| 21 | MIRR | 10 | Elektryczne lusterko wsteczne |
| 22 | SRS | 15 | System poduszek powietrznych SRS;
Napinacze pasów bezpieczeństwa. |
| 23 | CIGAR | 15 | Zapalniczka |
| 24 | IGN | 10 | Wieloportowy układ wtrysku paliwa;
Sekwencyjny wieloportowy układ wtrysku paliwa; Układ przeciwblokujący; System poduszek powietrznych SRS; Napinacze pasów bezpieczeństwa; Lampka ostrzegawcza wyładowania. |
| 25 | DOME | 10 | Oświetlenie wewnętrzne;
Oświetlenie osobiste. |
| 26 | AHC- IG | 20 | Brak obwodu |
| 27 | DIFF | 20 | Tylna blokada mechanizmu różnicowego |
| 28 | GAUGE | 15 | Wskaźniki i mierniki;
Wskaźniki przypomnień serwisowych i brzęczyk ostrzegawczy (z wyjątkiem świateł awaryjnych rozładowania, otwartych drzwi i poduszek powietrznych SRS); Światła cofania; System klimatyzacji; Elektronicznie sterowana automatyczna skrzynia biegów. |
| 29 | WIPER | 20 | Wycieraczki i spryskiwacze przedniej szyby;
Wycieraczka i spryskiwacz tylnej szyby. |
| 30 | I / UP | 7,5 | Układ na biegu jałowym silnika |
| 31 | FR FOG | 15 | Przednie światła przeciwmgielne |
| 32 | STOP | 15 | Światła stopu;
Wysoko zamontowane światło stopu. |
| 33 | RR AC | 30 | System klimatyzacji |
| 34 | DEFOG | 20 | Odmgławiacz tylnej szyby |
| 35 | ECU- B | 15 | Elektryczny system sterowania zamkiem drzwi;
Elektrycznie sterowane szyby; Wycieraczka i spryskiwacz tylnej szyby; Podświetlany system wejściowy. |
| 36 | TAIL | 15 | Światła tylne;
Oświetlenie tablicy rejestracyjnej; Światła postojowe; Oświetlenie tablicy przyrządów. |
| 37 | AHC- B | 15 | Brak obwodu |
| 38 | OBD | 10 | System diagnostyki pokładowej |
| 39 | RR HTR | 10 | System klimatyzacji |
| 40 | ECU-IG | 15 | Układ przeciwblokujący;
System blokady zmiany biegów; Fotele elektryczne. |
| 41 | PWR OUTLET | 15 | Gniazdka elektryczne |
Bezpieczniki (typ B)
| Bezpiecznik | Amp [A] | Opis | |
| 42 | ABS NO.1 | 40 | System zapobiegania blokady kół |
| 43 | AHC | 50 | Brak obwodu |
| 44 | ACC | 50 | Wszystkie elementy w bezpieczniku „PWR OUTLET” |
| 45 | ABS NO.2 | 40 | System zapobiegania blokady kół |
| 46 | STARTER | 30 | System startowy |
| 47 | POWER | 40 | System sterowania elektryczną blokadą drzwi;
Elektryczne szyby; Elektryczny szyberdach; Elektrycznie regulowane siedzenie. |
Bezpieczniki (typ C)
| Bezpiecznik | Amp [A] | Opis | |
| 48 | MAIN | 100 | Brak obwodu |
| 49 | ALT | 140 | Wszystkie komponenty w „J / B NO.2”, „MIR HTR”,
„SEAT HTR”, „AC”, „AM1 NO.1”, „AM1 NO.2”, „ACC”, „CDS FAN”; Bezpieczniki HTR ”i„ ABS NO.1 ” |
| 50 | J/B NO.2 | 100 | Wszystkie komponenty w bezpiecznikach „ECU-B”, „FR FOG”,
„AM1 NO.1”, „TAIL”, „STOP”, „DOME”, „POWER”, „RR AC”, „RR HTR” |
| 51 | AM1 NO.1 | 80 | Układ ładowania, zewnętrzne ogrzewanie lusterka wstecznego;
Wszystkie elementy w bezpiecznikach „AM1 NO.2”, „GAUGE”, „WIPER”, „DIFF”, „DEFOG”, „AC” i „SEAT HTR” |
| 52 | HTR | 60 | System klimatyzacji |
| 53 | GLOW | 80 | Brak obwodu |
