Toyota Land Cruiser (2006-2007) – skrzynka bezpieczników

Toyota Land Cruiser (2006-2007) – schemat skrzynki bezpieczników

Rok produkcji: 2006, 2007.

Bezpiecznik zapalniczki (gniazdo zasilania) w Toyocie Land Cruiser (2006-2007) to bezpiecznik 30 w skrzynce bezpiecznikowej

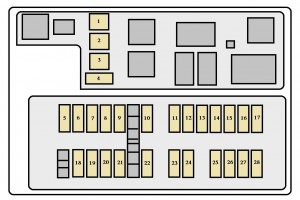

Komora silnika

Toyota Land Cruiser – bezpieczniki – komora silnika

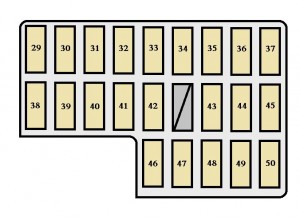

Lewy panel boczny

Toyota Land Cruiser – bezpieczniki – lewa listwa boczna

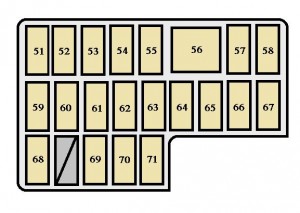

Panel ochronny z prawej strony

Toyota Land Cruiser – bezpieczniki – prawy panel boczny

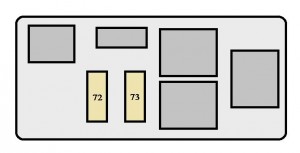

Komora silnika

Toyota Land Cruiser – bezpieczniki – komora silnika

Bezpieczniki

Bezpiecznik Amp [A] Opis
1 ABS NO.2 40 System zapobiegania blokady kół
2 ABS NO.1 50 System zapobiegania blokady kół
3 AHC 50 Brak obwodu
4 WIP-S 7,5 Brak obwodu
5 TOWING 30 Światła przyczepy
6 MIR HTR 15 Odmgławiacz zewnętrznego lusterka wstecznego
7 RR HTR 10 Tylny układ klimatyzacji
8 HAZ – TRN 15 Światła awaryjne, kierunkowskazy
9 ALT – S 7,5 System ładowania
10 NV – IR 20 Brak obwodu
11 FR FOG 15 Światła przeciwmgielne
12 TOWING BRK 30 Hamulec elektryczny przyczepy
13 HEAD CLNER 20 Środek do czyszczenia reflektorów
14 FR–IG 10 System ładowania
15 PANEL 7,5 Oświetlenie tablicy przyrządów
16 TOWING TAIL 30 Światła przyczepy
17 TAIL 15 Światła postojowe, światła tylne
18 BAT 30 Wszystkie komponenty w „ECU – B2”
19 TEL 7,5 Brak obwodu
20 AMP 30 System nagłośnieniowy
21 EFI or ECD No.1 25 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

22 AM2 15 Wszystkie komponenty w „IGN”
23 ETCS 10 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

24 HORN 10 Klakson
25 HEAD (RH–LWR) 10 Reflektor prawy (światło mijania)
26 HEAD (LH–LWR) 10 Reflektor lewy (światło mijania)
27 HEAD (RH – UPR) 20 Reflektor prawy (światło drogowe)
28 HEAD (LH–UPR) 20 Reflektor lewy (światło drogowe)
29 PWR OUTLET 15 Gniazdka elektryczne
30 CIG 15 Zapalniczka
31 ACC 7,5 Oświetlenie tablicy przyrządów
32 AM1 7,5 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

33 DEFOG 20 Odmgławiacz tylnej szyby
34 AHC – B 15 Aktywne zawieszenie z kontrolą wysokości (AHC)
35 FUEL HTR 20 Podgrzewacz paliwa
36 POWER HTR 7,5 Nagrzewnica elektryczna
37 AHC – IG 20 Aktywne zawieszenie z kontrolą wysokości (AHC)
38 EFI or ECD No.2 10 System kontroli emisji
39 GAUGE1 10 Wskaźniki i mierniki
40 ECU – IG1 10 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

41 ECU – B1 10 System nawigacyjny
42 DBL LOCK 15 System podwójnego zamka
43 A / C 15 System klimatyzacji
44 STOP 15 Światła stopu
45 OBD – 2 7,5 System diagnostyki pokładowej
46 IDEL UP 7,5 System bezczynności
47 LH SEAT 30 System siedzenia elektrycznego
48 DRZWI 25 System zamka elektrycznego, okna elektryczne
49 SUN ROOF 25 Elektroniczny dach księżycowy
50 RR WIPER 15 Tylna wycieraczka
51 ECU – B2 10 System zamka drzwiowego, okno elektryczne
52 DIFF 20 Napęd na cztery koła
53 WASHER 15 Spryskiwacz szyby przedniej
54 RADIO 10 System nagłośnieniowy
55 DOME 10 Światła wewnętrzne
56 VGRS 40 Układ kierowniczy ze zmiennym przełożeniem
57 P / W (FL) 20 Okno mocy
58 P / W (RL) 20 Okno mocy
59 WIPER 25 Wycieraczka przedniej szyby
60 ECU – IG2 10 Tylny układ klimatyzacji
61 SEAT HTR 15 Podgrzewacz siedzenia
62 GAUGE2 10 Światła zapasowe
63 MET 7,5 Mierniki i mierniki
64 IGN 7,5 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

65 SECURITY 7,5 System odstraszający przed kradzieżą
66 P / W (RR) 20 Zasilanie okna
67 P / W (FR) 20 Zasilanie okna
68 BATT CHARGE 30 System ładowania przyczepy
69 TIL I TEL 20 Sterowanie wychylne i teleskopowe
70 RR A / C 30 Tylny układ klimatyzacji
71 RH SEAT 30 System siedzenia elektrycznego
72 AIR PUMP 50 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

73 A / F HTR 15 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.
