Toyota Land Cruiser (2000-2001) – skrzynka bezpieczników

Toyota Land Cruiser (2000-2001) – schemat skrzynki bezpieczników

Rok produkcji: 2000, 2001.


Bezpiecznik zapalniczki (gniazdo zasilania) w Toyota Land Cruiser (2000-2001) to bezpiecznik 21 w skrzynce bezpiecznikowej (typ A).

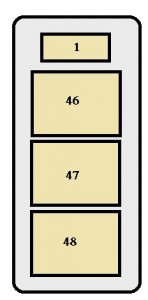

Komora silnika

Toyota Land Cruiser – bezpieczniki – komora silnika

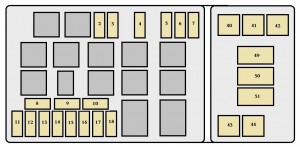

Komora silnika

Toyota Land Cruiser – bezpieczniki – komora silnika

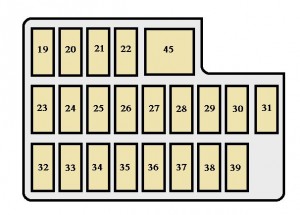

Lewy panel boczny

Toyota Land Cruiser – bezpieczniki – lewa listwa boczna

Bezpieczniki (typ A)

Bezpiecznik Amp [A] Opis
1 ALT- S 7,5 System ładowania
2 AM1 NO.2 20 Układ rozruchowy;

Kierunkowskazy;


Światła awaryjne;

Wszystkie elementy w bezpiecznikach „CIGAR”, „ECU-IG”,

„MIRR”, „SRS”

3 AC 20 System klimatyzacji
4 SEAT HTR 10 Ogrzewacze siedzisk
5 MIR HTR 15 Podgrzewacz zewnętrznego lusterka wstecznego
6 HEAD CLNER 20 Brak obwodu
7 CDS FAN 20 Elektryczny wentylator chłodzący
8 EFI 20 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Układ kontroli emisji;

Pompa paliwa.

9 HORN 10 Klakson
10 THROTTLE 15 Elektroniczny system kontroli przepustnicy
11 RADIO 20 Samochodowy system audio
12 HAZ- TRN 15 Światła awaryjne;

Kierunkowskazy.

13 AM2 30 Układ rozruchowy;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Wszystkie elementy w bezpieczniku „IGN”.

14 ECU-B1 20 System sterowania elektryczną blokadą drzwi;

Elektrycznie sterowane szyby;

Wycieraczka i spryskiwacz tylnej szyby;

Podświetlany system wejściowy;

Bezprzewodowy system zdalnego sterowania;

Elektryczne lusterko wsteczne;

Wskaźniki i mierniki;

System klimatyzacji;

Automatyczny system sterowania oświetleniem;

System odstraszający przed kradzieżą.

15 HEAD(LH- UPR) 20 Reflektor lewy (światło drogowe)
16 HEAD(RH- UPR) 20 Reflektor prawy (światło drogowe)
17 HEAD(LH- LWR) 10 Reflektor lewy (światła mijania);

Przednie światła przeciwmgielne.

18 HEAD(RH- LWR) 10 Reflektor prawy (światło mijania)
19 MIRR 10 Elektryczne lusterko wsteczne
20 SRS 15 System poduszek powietrznych SRS;

Napinacze pasów bezpieczeństwa.

21 CIGAR 15 Zapalniczka;

Samochodowy system audio;

Antena zasilająca.

22 IGN 10 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Układ przeciwblokujący;

System poduszek powietrznych SRS;

Napinacze pasów bezpieczeństwa;

Lampka ostrzegawcza wyładowania.

23 DOME 10 Oświetlenie wewnętrzne;

Oświetlenie osobiste.

24 AHC- IG 20 Brak obwodu
25 DIFF 20 Tylna blokada mechanizmu różnicowego
26 GAUGE 15 Wskaźniki i mierniki;

Wskaźniki przypomnień serwisowych i

brzęczyk ostrzegawczy

(z wyjątkiem świateł awaryjnych rozładowania,

otwartych drzwi i poduszek powietrznych SRS);

Światła cofania;

System klimatyzacji;

Elektronicznie sterowana automatyczna skrzynia biegów.

27 WIPER 20 Wycieraczki i spryskiwacze przedniej szyby;

Wycieraczka i spryskiwacz tylnej szyby.

28 I / UP 7,5 Układ na biegu jałowym silnika
29 FR FOG 15 Przednie światła przeciwmgielne
30 STOP 15 Światła stopu;

Wysoko zamontowane światło stopu.

31 RR AC 30 System klimatyzacji
32 DEFOG 20 Odmgławiacz tylnej szyby
33 ECU- B 15 Elektryczny system sterowania zamkiem drzwi;

Elektrycznie sterowane szyby;

Wycieraczka i spryskiwacz tylnej szyby;

Podświetlany system wejściowy.

34 TAIL 15 Światła tylne;

Oświetlenie tablicy rejestracyjnej;

Światła postojowe;

Oświetlenie tablicy przyrządów.

35 AHC- B 15 Brak obwodu
36 OBD 10 System diagnostyki pokładowej
37 RR HTR 10 System klimatyzacji
38 ECU-IG 15 Układ przeciwblokujący;

System blokady zmiany biegów;

Fotele elektryczne.

39 PWR OUTLET 15 Gniazdka elektryczne

Bezpieczniki (typ B)

Bezpiecznik Amp [A] Opis
40 ABS NO.1 40 System zapobiegania blokady kół
41 AHC 50 Brak obwodu
42 ACC 50 Wszystkie elementy w bezpieczniku „PWR OUTLET”
43 ABS NO.2 40 System zapobiegania blokady kół
44 STARTER 30 System startowy
45 POWER 40 System sterowania elektryczną blokadą drzwi;

Elektryczne szyby;

Elektryczny szyberdach;

Elektrycznie regulowane siedzenie.

Bezpieczniki (typ C)

Bezpiecznik Amp [A] Opis
46 MAIN 100 Brak obwodu
47 ALT 140 Wszystkie komponenty w „J / B NO.2”, „MIR HTR”,

„SEAT HTR”, „AC”, „AM1 NO.1”,

„AM1 NO.2”, „ACC”, „CDS FAN”;

Bezpieczniki HTR ” i „ ABS NO.1 ”

48 J/B NO.2 100 Wszystkie komponenty w bezpiecznikach „ECU-B”, „FR FOG”,

„AM1 NO.1”, „TAIL”, „STOP”,

„DOME”, „POWER”, „RR AC”,

„RR HTR”

49 AM1 NO.1 80 Układ ładowania, zewnętrzne ogrzewanie lusterka wstecznego;

Wszystkie elementy w bezpiecznikach „AM1 NO.2”, „GAUGE”,

„WIPER”, „DIFF”, „DEFOG”, „AC” i „SEAT HTR”

50 HTR 60 System klimatyzacji
51 GLOW 80 Brak obwodu
