Toyota Land Cruiser (2002) – skrzynka bezpieczników

03/25/2021

Spis treści

Toyota Land Cruiser (2002) – schemat skrzynki bezpieczników

Rok produkcji: 2002.

Bezpiecznik zapalniczki (gniazdo zasilania) w Toyocie Land Cruiser (2002) to bezpiecznik 21 w skrzynce bezpiecznikowej (typ A).

Komora silnika

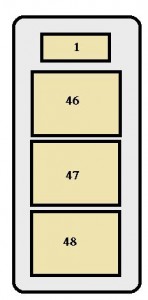

Toyota Land Cruiser – bezpieczniki – komora silnika

Komora silnika

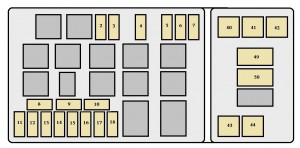

Toyota Land Cruiser – bezpieczniki – komora silnika

Lewy panel boczny

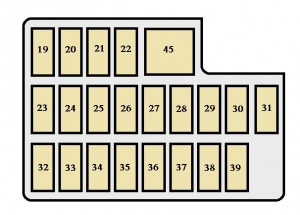

Toyota Land Cruiser – bezpieczniki – lewa listwa boczna

Bezpieczniki (typ A)

Bezpiecznik Amp [A] Opis
1 ALT- S 7,5 System ładowania
2 AM1 NO.2 20 Układ rozruchowy;

Kierunkowskazy;

Światła awaryjne;

Wszystkie elementy w bezpiecznikach „CIGAR”, „ECU-IG”,

„MIRR”, „SRS”

3 AC 20 System klimatyzacji
4 SEAT HTR 10 Ogrzewacze siedzisk
5 MIR HTR 15 Zewnętrzne ogrzewanie lusterka wstecznego
6 HEAD CLNER 20 Brak obwodu
7 CDS FAN 20 Elektryczny wentylator chłodzący
8 EFI 20 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Układ kontroli emisji;

Pompa paliwa.

9 HORN 10 Klakson
10 THROTTLE 15 Elektroniczny system kontroli przepustnicy
11 RADIO 20 Samochodowy system audio
12 HAZ- TRN 15 Światła awaryjne;

Kierunkowskazy.

13 AM2 30 Układ rozruchowy;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Wszystkie elementy w bezpieczniku „IGN”

14 ECU-B1 20 System sterowania elektryczną blokadą drzwi;

Elektrycznie sterowane szyby;

Wycieraczka i spryskiwacz tylnej szyby;

Podświetlany system wejściowy;

Bezprzewodowy system zdalnego sterowania;

Elektryczne lusterko wsteczne;

Wskaźniki i mierniki;

System klimatyzacji;

Automatyczny system sterowania oświetleniem;

System odstraszający przed kradzieżą.

15 HEAD(LH- UPR) 20 Reflektor lewy (światło drogowe)
16 HEAD(RH- UPR) 20 Reflektor prawy (światło drogowe)
17 HEAD(LH- LWR) 10 Reflektor lewy (światła mijania);

Przednie światła przeciwmgielne.

18 HEAD(RH- LWR) 10 Reflektor prawy (światło mijania)
19 MIRR 10 Elektryczne lusterko wsteczne
20 SRS 15 System poduszek powietrznych SRS;

Napinacze pasów bezpieczeństwa.

21 CIGAR 15 Zapalniczka;

Samochodowy system audio;

Antena zasilająca.

22 IGN 10 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Układ przeciwblokujący;

System poduszek powietrznych SRS;

Napinacze pasów bezpieczeństwa;

Lampka ostrzegawcza wyładowania.

23 DOME 10 Oświetlenie wewnętrzne;

Oświetlenie osobiste.

24 AHC- IG 20 Brak obwodu
25 DIFF 20 Tylna blokada mechanizmu różnicowego
26 GAUGE 15 Wskaźniki i mierniki;

Wskaźniki przypomnień serwisowych i

brzęczyk ostrzegawczy

(z wyjątkiem świateł awaryjnych rozładowania,

otwartych drzwi i poduszek powietrznych SRS);

Światła cofania;

System klimatyzacji;

Elektronicznie sterowana automatyczna skrzynia biegów.

27 WIPER 20 Wycieraczki i spryskiwacze przedniej szyby;

Wycieraczka i spryskiwacz tylnej szyby.

28 I / UP 7,5 Układ na biegu jałowym silnika
29 FR FOG 15 Przednie światła przeciwmgielne
30 STOP 15 Światła stopu, wysoko zamontowane światło stopu
31 RR AC 30 System klimatyzacji
32 DEFOG 20 Odmgławiacz tylnej szyby
33 ECU- B 15 System sterowania elektryczną blokadą drzwi;

Elektrycznie sterowane szyby;

Wycieraczka i spryskiwacz tylnej szyby;

Podświetlany system wejścia.

34 TAIL 15 Światła tylne;

Oświetlenie tablicy rejestracyjnej;

Światła postojowe;

Oświetlenie tablicy przyrządów.

35 AHC- B 15 Brak obwodu
36 OBD 10 System diagnostyki pokładowej
37 RR HTR 10 System klimatyzacji
38 ECU-IG 15 Układ przeciwblokujący;

System blokady zmiany biegów;

Fotele elektryczne.

39 PWR OUTLET 15 Gniazdka elektryczne

Bezpieczniki (typ B)

Bezpiecznik Amp [A] Opis
40 ABS NO.1 40 System zapobiegania blokady kół
41 AHC 50 Brak obwodu
42 ACC 50 Wszystkie elementy w bezpieczniku „PWR OUTLET”
43 ABS NO.2 40 System zapobiegania blokady kół
44 STARTER 30 System startowy
45 POWER 40 System sterowania elektryczną blokadą drzwi;

Elektryczne szyby;

Elektryczny szyberdach;

Elektrycznie sterowane siedzenie.

Bezpieczniki (typ C)

Bezpiecznik Amp [A] Opis
46 MAIN 100 Brak obwodu
47 ALT 140 Wszystkie komponenty w „J / B NO.2”, „MIR HTR”,

„SEAT HTR”, „AC”, „AM1 NO.1”,

„AM1 NO.2”, „ACC”, „CDS FAN”;

Bezpieczniki HTR ”i„ ABS NO.1 ”.

48 J/B NO.2 100 Wszystkie komponenty w bezpiecznikach „ECU-B”, „FR FOG”,

„AM1 NO.1”, „TAIL”, „STOP”,

„DOME”, „POWER”, „RR AC”,

„RR HTR”.

49 AM1 NO.1 80 Układ ładowania;

Zewnętrzne ogrzewanie lusterka wstecznego;

Wszystkie elementy w bezpiecznikach „AM1 NO.2”, „GAUGE”,

„WIPER”, „DIFF”, „DEFOG”, „AC”,

„SEAT HTR”

50 HTR 60 System klimatyzacji
