Toyota Hilux (1997-2005) – skrzynka bezpieczników

Toyota Hilux (1997-2005) – schemat skrzynki bezpieczników

Rok produkcji: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.

Bezpiecznik zapalniczki (gniazdo zasilania) w Toyocie Hilux (1997-2005) to bezpiecznik 2 w skrzynce bezpiecznikowej w przedziale pasażerskim.

Przedział pasażerski

LHD

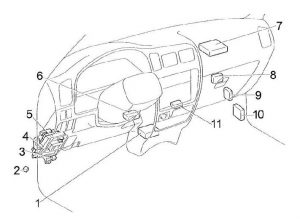

Toyota Hilux – schemat skrzynki bezpieczników – przedział pasażerski LHD

RHD

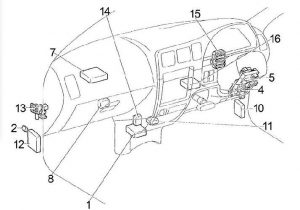

Toyota Hilux – schemat skrzynki bezpieczników – przedział pasażerski RHD



Bezpiecznik Opis
1 Zespół czujnika poduszki powietrznej
2 ADD Control Relay
3 HD:

Przekaźnik otwierania obwodu (pompa paliwa)

4 Przekaźnik integracyjny
5 Skrzynka bezpiecznikowa
6 HD:

Przekaźnik świateł do jazdy dziennej

7 ECU emisji (3RZ-F, 1RZ);

Timer podgrzewania wstępnego (Diesel);

LHD:

ECU silnika (2RZ-FE);

RHD:

ECU silnika (M / T) (3RZ-FE, 1RZ-E);

RHD:

Silnik i ECT ECU ( A / T) (3RZ-FE, 1RZ-E).

8 Wzmacniacz klimatyzacji
9 HD:

ECU blokady mechanizmu różnicowego

10 ABS ECU
11 Czujnik zwalniania BS
12 HD:  ECU sterujący 4WD
13 HD:

Skrzynka przekaźników

(przekaźnik otwierania obwodu (pompa paliwa))

14 HD:

Przekaźnik automatycznego sterowania anteną

15 RHD:

Australia:

blok  złączy;

Z wyjątkiem Australii:

uchwyt złącza.

16 RHD:

Przekaźnik światła przyciemnianego

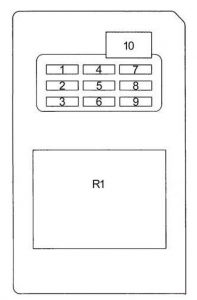

Skrzynka bezpieczników przedziału pasażerskiego

Toyota Hilux – schemat skrzynki bezpieczników – skrzynka bezpieczników przedziału pasażerskiego
Bezpiecznik Amp [A] Opis
1 SEAT-HTR 20 Podgrzewacz siedzenia
2 ACC 15 Zapalniczka;

Zegar;

Elektryczne lusterka wsteczne;

Światła cofania;

System blokady zmiany biegów.

3 ECU-B 7,5 Tylne światło przeciwmgielne;

Lampka ostrzegawcza poduszki powietrznej SRS;

System świateł do jazdy dziennej;

Tempomat;

Układ przeciwblokujący.

4 4WD 20 Układ sterowania ADD;

Układ sterowania napędem na cztery koła;

Układ blokady tylnego mechanizmu różnicowego.

5 TURN 10 Kierunkowskazy;

Światła awaryjne.

6 GAUGE 10 Wskaźniki i mierniki;

Światła awaryjne;

Tempomat;

Antena elektryczna;

System kontroli zamka drzwi;

Elektronicznie sterowana automatyczna skrzynia biegów;

System startowy;

System ładowania;

System sterowania nagrzewnicą.

7 ECU-IG 15 Układ przeciwblokujący;

System blokady zmiany biegów.

8 WIPER 20 Wycieraczki i spryskiwacze przedniej szyby
9 IGN 10 Lampka ostrzegawcza wyładowania;

System poduszek powietrznych SRS;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

10 POWER 30 Elektrycznie sterowane szyby;

System sterowania elektryczną blokadą drzwi.

Przekaźniki
R1 Przekaźnik integracyjny

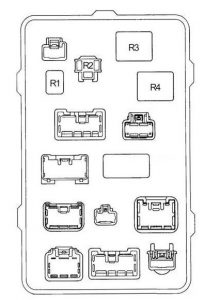

Toyota Hilux – schemat skrzynki bezpieczników – skrzynka bezpieczników przedziału pasażerskiego
Numer Opis
R1 Klakson
R2 Migacz kierunkowskazów
R3 Przekaźnik mocy
R4 Odmgławiacz

Skrzynka przekaźników przedziału pasażerskiego (RHD)

Toyota Hilux – schemat skrzynki bezpieczników – skrzynka przekaźników przedziału pasażerskiego (RHD)
Numer Opis
R1 Pompa paliwa (otwarcie obwodu)

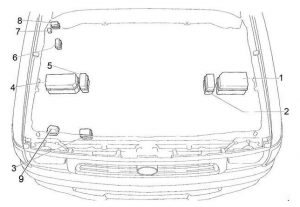

Komora silnika

Toyota Hilux – schemat skrzynki bezpieczników – komora silnika
Numer Opis
1 Skrzynka bezpieczników (benzyna, LHD Diesel)
2 Skrzynka przekaźników nr 1 (LHD Diesel)
3 Skrzynka przekaźników nr 2
4 Skrzynka bezpieczników (RHD Diesel)
5 Skrzynka przekaźników nr 1 (RHD)
6 Skrzynka przekaźników nr 3 (LHD)
7 Przekaźnik czyszczenia reflektorów (LHD)
8 Skrzynka przekaźników nr 3 (RHD)
9 Skrzynka przekaźników nr 4 (Izrael)

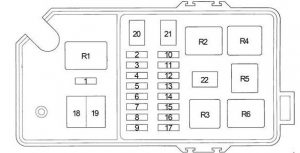

Skrzynka bezpiecznikowa komory silnika (typ 1)

Toyota Hilux – schemat skrzynki bezpieczników – skrzynka bezpieczników komory silnika (typ 1)
Bezpiecznik Amp [A] Opis
1
2 DEFOG 15 Odmgławiacz tylnej szyby
3 STOP 10 Światła stopu
4 ALT-S 7,5 System ładowania
5
6 OBD 7,5 Benzyna:

Pokładowy system diagnostyczny

AM2 20 Diesel:

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

7 EFI 15 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

8 HORN 15 Klakson;

Światła awaryjne.

9 DOME 15 Samochodowy system audio;

Antena elektryczna;

Oświetlenie wewnętrzne;

Zegar;

Lampka zapłonu;

Oświetlenie osobiste;

Dodatkowe oświetlenie drzwi.

AM2 10 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

10 TAIL 10 Światła tylne;

Oświetlenie tablicy rejestracyjnej;

Światła stopu;

System klimatyzacji;

System audio;

Zegar;

Zapalniczka;

Oświetlenie tablicy przyrządów.

11
12 AC 10 System klimatyzacji
13 STA 7,5 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Układ rozruchowy;

Wskaźniki i mierniki.

14 HEAD (RH) 10 Reflektor prawy
15 HEAD (LH) 10 Reflektor lewy
16 HEAD (LO RH) 10 Reflektor prawy (światło mijania)
17 HEAD (LO LH) 10 Reflektor lewy (światło mijania)
18 ABS 60 Benzyna:  układ przeciwblokujący
GLOW, ABS 80 Olej napędowy:

Układ żarzenia silnika;

Układ przeciwblokujący.

19 ALT 80 45A, 55A:

Bezpieczniki „ABS”, „AM1”, „STA”,

„ECU-B”, „POWER”, „RADIO”,

„ACC”, „GAUGE”, „TURN”,

„ECUI G”, „WIPER”, „4WD”,

„HEATER”, „AC”, „TAIL”,

„PANEL”, „STOP” i „ALT-S”.

100 70A:

Bezpieczniki „ABS”, „AM1”, „STA”,

„ECU-B”, „POWER”, „RADIO”,

„ACC”, „GAUGE”, „TURN”,

„ECUI G”, „WIPER”, „ 4WD ”,

„ HEATER ”,„ AC ”,„ TAIL ”,

„ PANEL ”,„ STOP ”i „ ALT-S ”.

20 HEATER 50 System klimatyzacji
21 AM1 40 Wyłącznik zapłonu;

Układ rozrusznika;

Przekaźnik czyszczenia reflektorów;

Podgrzewacz paliwa;

„ECU-B”, „GAUGE” „POWER”.

22 AM2 30 Stacyjka
PRZEKAŹNIK
R1 Opornik
R2 Światła tylne (TAIL)
R3 Reflektory (HEAD)
R4 Podgrzewacz
R5 Rozrusznik
R6 (EFI)

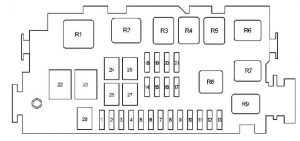

Skrzynka bezpiecznikowa komory silnika (typ 2)

Toyota Hilux – schemat skrzynki bezpieczników – skrzynka bezpieczników komory silnika (typ 2)
Bezpiecznik Amp [A] Opis
1
2 HEAD (RH) 10 Reflektor prawy
3 HEAD (LH) 10 Reflektor lewy
4 HEAD (RL) 10 Reflektor prawy (światło mijania)
5 HEAD (LL) 10 Reflektor lewy (światło mijania)
6 TAIL 10 Tylne światła, oświetlenie tablicy rejestracyjnej
7 STA 7,5 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Układ rozruchowy;

Wskaźniki i mierniki.

8 A / C 10 System klimatyzacji
9
10
11
12
13
14 HORN 15 Klakson
15 DOME 15 System audio;

Oświetlenie wewnętrzne;

Zegar;

Oświetlenie osobiste;

Dodatkowe oświetlenie drzwi;

System świateł do jazdy dziennej;

Wskaźniki i mierniki.

16 OBD 7,5 System diagnostyki pokładowej
17 EFI 15 2RZ-FE, 3RZ-FE:

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

ECD 15 1KZ-TE, 5L-E:

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa

AM2 20 Olej napędowy:

Układ zapłonowy;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny układ wtrysku paliwa.

18 ALT − S 7,5 System ładowania
19 DEFOG 15 Odmgławiacz tylnej szyby
20 STOP 20 Światła stopu
21
22 ABS 60 Benzyna:

Układ przeciwblokujący

GLOW, ABS 80 Olej napędowy:

Układ żarzenia silnika;

Układ przeciwblokujący.

23 ALT 80 45A, 55A:  Bezpieczniki „ABS”, „AM1”, „STA”,

„ECU-B”, „POWER”, „RADIO”,

„ACC”, „GAUGE”, „TURN”,

„ECUI G”, „WIPER” „4WD”,

„HEATER”, „AC”, „TAIL”,

„PANEL”, „STOP” i „ALT-S”.

100 70A:

Bezpieczniki „ABS”, „AM1”, „STA”,

„ECU-B”, „POWER”, „RADIO”,

„ACC”, „GAUGE”, „TURN”,

„ECUI G”, „WIPER”, „4WD ”,

„ HEATER ”,„ AC ”,„ TAIL ”,

„ PANEL ”,„ STOP ”i„ ALT-S ”.

24 HEATER 50 Wszystkie elementy w bezpieczniku „AC”
25 AM1 40 System startowy
26 CDS FAN 30 Elektryczny wentylator chłodzący
27 AM2 30 Układ zapłonowy;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny układ wtrysku paliwa.

28
Pprzekaźniki
R1 Benzyna:

Rozrusznik.

R2 Podgrzewacz
R3 Elektryczny wentylator chłodzący (CDS FAN)
R4 Tylne światła (TAIL)
R5
R6
R7 Jednostka sterująca silnika (EFI);

Jednostka sterująca silnika (ECD).

R8 Reflektor (HEAD)
R9 Opornik

Skrzynka przekaźników komory silnika nr 1

Toyota Hilux – schemat skrzynki bezpieczników – skrzynka przekaźników komory silnika
Przekaźnik Opis
R1 Rozrusznik (ST)
R2 System żarzenia (SUB GLW)

Skrzynka przekaźników komory silnika nr 2

Toyota Hilux – schemat skrzynki bezpieczników – skrzynka przekaźników komory silnika
Przekaźnik Opis
R1 Dim-Dip nr 3
R2 Dim-Dip nr 2

Skrzynka przekaźników komory silnika nr 3

Toyota Hilux – schemat skrzynki bezpieczników – skrzynka przekaźników komory silnika
Przekaźnik Opis
R1 Elektryczny wentylator chłodzący (CDS FAN)
R2 Elektryczny wentylator chłodzący (CDS FAN nr 2)

Skrzynka przekaźników komory silnika nr 4

Toyota Hilux – schemat skrzynki bezpieczników – skrzynka przekaźników komory silnika
Przekaźnik Opis
R1 Układ przeciwblokujący (silnik ABS)
R2 Układ przeciwblokujący (elektromagnes ABS)
